SINOMACH CHANGLIN PY190H motor grader parts catalog 17

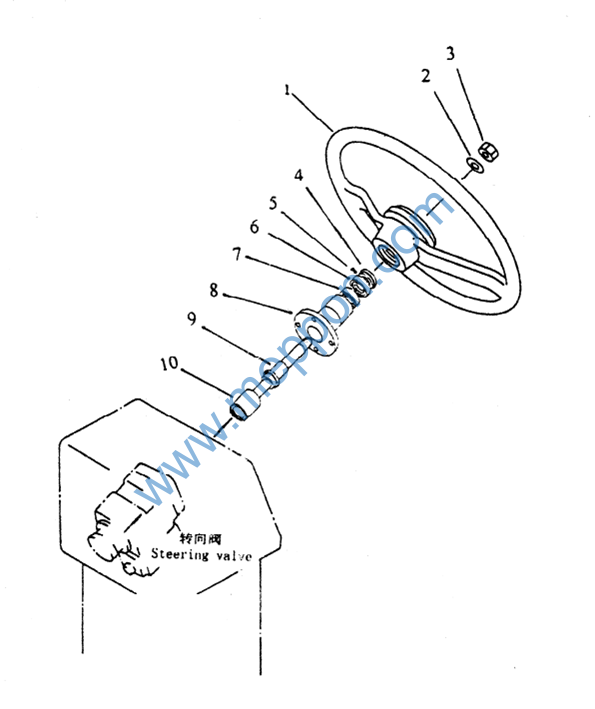

FIG.4201A 方向盘组件 STEERING WHEEL
FIG.4201A 方向盘组件 STEERING WHEEL
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
Part Name |
称 |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
W-19-00001 |
1 |
方向盘组件(花键) |
Wheel |
Steering |
1 |
19030729- |
|
2 |
B-G000950-00007 |
1 |
垫圈 16 |
Washer |
1 |
19030729- |
||
3 |
B-G061710-00010 |
1 |
螺母 M16×1.5 ZnD |
Nut |
1 |
19030729- |
||
4 |
Z30E.10.13-2 |
1 |
铜环 |
Ring |
1 |
19030729- |
||
5 |
B-G000670-00001 |
1 |
螺钉 M3×4 |
Screw |
1 |
19030729- |
||
6 |
Z30.10.2-3 |
1 |
隔套 |
Spacer |
1 |
19030729- |
||
7 |
B-G002760-00003 |
1 |
滚动轴承 104 |
Bearing |
1 |
19030729- |
||
8 |
190C.10E.13.1 |
1 |
套管座 |
Seat |
1 |
19030729- |
||
9 |
190C.10E.13-1 |
1 |
转向轴 |
Shaft |
1 |
19030729- |
||
10 |
190C.10E.13-2 |
1 |
垫套 |
Sleeve |
1 |
19030729- |

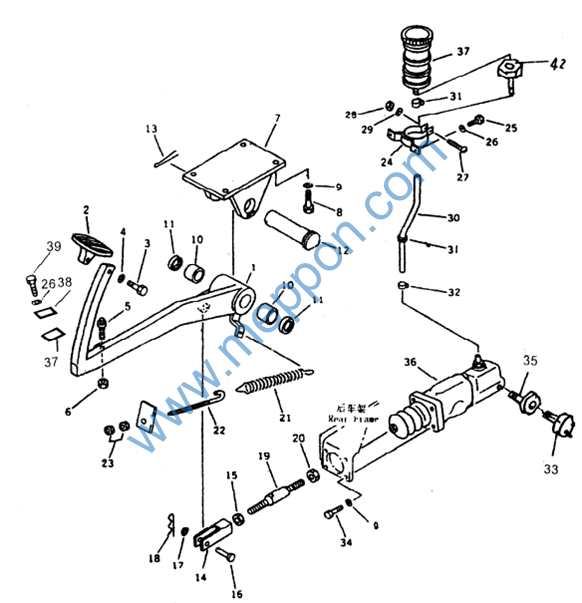

FIG.4211A 制动踏板 BRAKE PEDAL
FIG.4211A 制动踏板 BRAKE PEDAL
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.9.6A |
1 |
连杆 |
Lever |
1 |
19030729- |
|
2 |
190C.9-21 |
1 |
踏板 |
Pedal |
1 |
19030729- |
|
3 |
B-G057830-00012 |
1 |
螺栓 M10×35 ZnD Bolt |
1 |
19030729- |
||
4 |
B-Q020490-00002 |
1 |
垫圈 10 ZnD |
Washer |
1 |
19030729- |
|
5 |
B-G057830-00045 |
1 |
螺栓 M12×50 ZnD Bolt |
1 |
19030729- |
||
6 |
B-G061700-00007 |
1 |
螺母 M12ZnD |
Nut |
8 |
19030729- |
|
7 |
190C.9.7A |
1 |
支架 |
Bracket |
1 |
19030729- |
|
8 |
B-G057830-00030 |
1 |
螺栓 M12×25 ZnD Bolt |
4 |
19030729- |
||
9 |
B-Q020490-00004 |
1 |
垫圈 12 ZnD |
Washer |
4 |
19030729- |
|
10 |
W-12-00047 |
1 |
轴套|SF-1 1215 Sleeve |
2 |
19030729- |
||
11 |
190C.9.8 |
1 |
密封圈 |
Seal |
2 |
19030729- |
|
12 |
190C.9-11 |
1 |
销轴 |
Pin |
1 |
19030729- |
|
13 |
B-G000910-00057 |
1 |
销 6.3×50 ZnD Pin Cotter |
1 |
19030729- |
||
14 |
190C.9-24 |
1 |
座 |
York |
1 |
19030729- |
|
15 |
B-G061730-00006 |
1 |
螺母 M14×1.5-L ZnD Nut |
1 |
19030729- |
||
16 |
B-G008820-00022 |
1 |
销轴 B14×40 ZnD Pin |
1 |
19030729- |
||
17 |
B-G008480-00004 |
1 |
垫圈 14 ZnD |
Washer |
1 |
19030729- |
|
18 |
B-G000910-00041 |
1 |
销 4×28 ZnD |
Pin Cotter |
1 |
19030729- |
|
19 |
190C.9-2 |
1 |
螺柱 |
Nut |
1 |
19030729- |
|
20 |
190C.9-3 |
1 |
螺母 |
Nut |
1 |
19030729- |
|
21 |
190C.9-23 |
1 |
弹簧 |
Spring |
1 |
19030729- |
|
22 |
190C.9-22 |
1 |
螺栓 |
Bolt |
1 |
19030729- |
|
23 |
B-G061700-00003 |
1 |
螺母 M10 ZnD |
Nut |
2 |
19030729- |
|
24 |
190C.9.3 |
1 |
支架 |
Bracket |
1 |
19030729- |
|
25 |
B-G057830-00030 |
1 |
螺栓 M8×12 ZnD Bolt |
2 |
19030729- |
||
26 |
B-Q020490-00004 |
1 |
垫圈 8 ZnD |
Washing |
2 |
19030729- |
|
27 |
B-G008180-00023 |
1 |
螺钉 M5×30 ZnD Screw |
1 |
19030729- |
||
28 |
B-G061700-00032 |
1 |
螺母 M5 ZnD |
Nut |
1 |
19030729- |
|
29 |
B-G000930-00014 |
1 |
垫圈 5 |
Washer |
1 |
19030729- |
|
30 |
190C.9-9 |
1 |
夹布输油胶管φ×500 Tub |
1 |
19030729- |
||
31 |
B-G008870-00010 |
1 |
喉箍 d20 |
Clamp |
2 |
19030729- |
