SINOMACH CHANGLIN PY190H motor grader parts catalog 21
FIG.5001 前车架 FRONT FRAME
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
190C.12G.1 |
1 |
前车架总成 |
Front Frame |
1 |
19030729- |
|
2 |
190C.12E-25 |
1 |
垫板 |
Washer |
2 |
19030729- |
|
3 |
B-Q020710-00002 |
1 |
O 形圈φ100×5.7 |
O-Ring |
2 |
19030729- |
|
4 |
B-J07940B-00001 |
1 |
油杯 45°M10×1 |
Grease Fitting |
1 |
19030729- |
|
5 |
190C.12E-23 |
1 |
轴承套 |
Bushing |
2 |
19030729- |
|
6 |
190C.12E-20 |
1 |
O 形圈 |
O-Ring |
4 |
19030729- |
|
7 |
190C.12E-19 |
1 |
螺栓 |
Bolt |
4 |
19030729- |
|
8 |
B-G008890-00010 |
1 |
螺母 M6 |
Nut |
4 |
19030729- |
|
9 |
B-G00097B-00020 |
1 |
垫圈 6 |
Washer |
8 |
19030729- |
|
10 |
190C.12E.6 |
1 |
销轴 |
Pin |
2 |
19030729- |
|
11 |
190C.12E-24 |
1 |
轴套 |
Bushing |
2 |
19030729- |
|
12 |
190C.12E-22 |
1 |
轴套 |
Bushing |
2 |
19030729- |
|
13 |
190C.12E-21 |
1 |
螺母 |
Nut |
2 |
19030729- |
|
14 |
190C.12E-18 |
1 |
板 |
Plate |
2 |
19030729- |
|
15 |
B-G057830-00068 |
1 |
螺栓 M16×30 ZnD |
Bolt |
4 |
19030729- |
|
16 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
4 |
19030729- |
|
17 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
4 |
19030729- |
|
18 |
190C.12E-27 |
1 |
接头 |
Connector |
2 |
19030729- |
|
19 |
190C.12E.5 |
1 |
铰接润滑系统 |
Grease Tube |
1 |
19030729- |
|
20 |
B-J07940A-00001 |
1 |
油杯 M10×1 |
Grease Fitting |
2 |
19030729- |
|
21 |
B-G057830-00037 |
1 |
螺栓 M12×35 ZnD |
Bolt |
1 |
19030729- |
|
22 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
1 |
19030729- |
|
23 |
190C.12E-17 |
1 |
销 |
Pin |
2 |
19030729- |
|
24 |
190C.12E-26 |
1 |
矩形座 |
Lock |
4 |
19030729- |
|
25 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
8 |
19030729- |
|
26 |
B-G057830-00030 |
1 |
螺栓 M12×25 ZnD |
Bolt |
8 |
19030729- |
|
27 |
190C.12E-15 190C.12E-16 |
1 1 |
左销轴 右销轴 |
Left Pin Right Pin |
1 1 |
19030729- 19030729- |
|
28 |
B-J07940B-00004 |
1 |
油杯 90°M10×1 |
Grease Fitting |
2 |
19030729- |
|
29 |
B-J07940B-00001 |
1 |
油杯 45°M10×1 |
Grease Fitting |
2 |
19030729- |
|
30 |
190C.12E-5 |
1 |
盖板 |
Cover |
1 |
19030729- |
|
31 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD |
Bolt |
6 |
19030729- |
|
32 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
6 |
19030729- |
|
34 |
190C.12E-3 |
1 |
侧盖板 |
Cover |
1 |
19030729- |
|
35 |
190C.12E-3R |
1 |
侧盖板 |
Cover |
1 |
19030729- |
|
37 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD |
Bolt |
8 |
19030729- |
|
38 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
8 |
19030729- |
|
39 |
190C.12E.4 |
1 |
销轴 |
Pin |
1 |
19030729- |

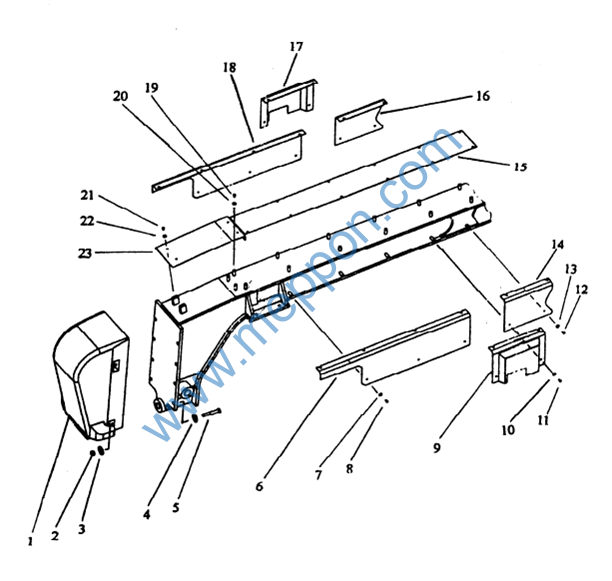

FIG.5003 前车架 B FRONT FRAME B
FIG.5003 前车架 B FRONT FRAME B
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.12G-1A |
1 |
配重 |
Weight |
1 |
19030729- |
|
2 |
B-G061700-00021 |
1 |
螺母 M24 |
Nut |
4 |
19030729- |
|
3 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
4 |
19030729- |
|
4 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
4 |
19030729- |
|
5 |
B-G057820-00135 |
1 |
螺栓 M24×150-10.9 ZnD Bolt |
4 |
19030729- |
||
6 |
190C.12E-6L |
1 |
前盖板 |
Cover |
1 |
19030729- |
|
7 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
4 |
19030729- |
|
8 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
4 |
19030729- |
||
9 |
190C.12E-7 |
1 |
阀罩 |
Cover |
1 |
19030729- |
|
10 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
4 |
19030729- |
|
11 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
4 |
19030729- |
||
12 |
B-G057830-00001 |
1 |
螺栓 M10×16 ZnD Bolt |
2 |
19030729- |
||
13 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
2 |
19030729- |
|
14 |
190C.12E-1L |
1 |
后侧板 |
Cover |
1 |
19030729- |
|
15 |
190C.12E-4 |
1 |
盖板 |
Cover |
1 |
19030729- |
|
16 |
190C.12E-1 |
1 |
后侧板 |
Cover |
1 |
19030729- |
|
17 |
190C.12E-7R |
1 |
阀罩 |
Cover |
1 |
19030729- |
|
18 |
190C.12E-6 |
1 |
前盖板 |
Cover |
1 |
19030729- |
|
19 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
12 |
19030729- |
||
20 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
12 |
19030729- |
|
21 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
4 |
19030729- |
||
22 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
4 |
19030729- |
|
23 |
190C.12E-2 |
1 |
前盖板 |
Cover |
1 |
19030729- |

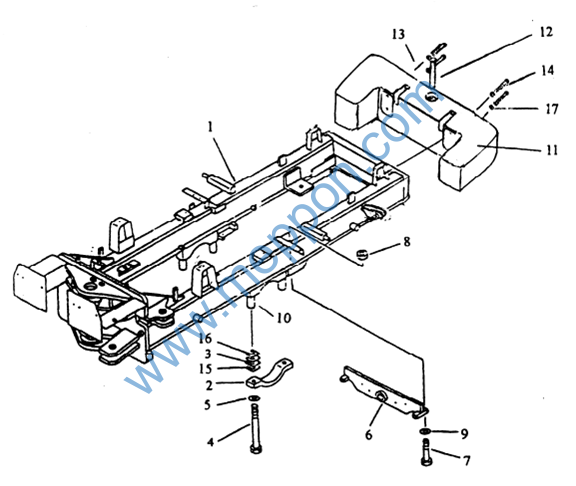

FIG.5005 后车架 REAR FRAME
FIG.5005 后车架 REAR FRAME
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 Part |
Name |
称 |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190H.12.2 |
1 |
后车架总图 |
Rear |
Frame |
Assy |
1 |
19030729- |
|
2 |
190C.12E-11 |
1 |
盖板 |
Cap |
2 |
19030729- |
|||
3 |
190C.12E-13 |
1 |
垫片 |
Shim |
8 |
19030729- |
|||
4 |
B-G057850-00047 |
1 |
螺栓 M30×3×180 ZnD |
Bolt |
4 |
19030729- |
|||
5 |
B-Q020490-00019 |
1 |
垫圈 30 |
Washer |
4 |
19030729- |
|||
6 |
190C.12E.3 |
1 |
撑板 |
Hanger |
1 |
19030729- |
|||
7 |
B-G057820-00089 |
1 |
螺栓 M16×75 ZnD |
Bolt |
4 |
19030729- |
|||
8 |
B-G061700-00011 |
1 |
螺母 M16 |
Nut |
4 |
19030729- |
|||
9 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
4 |
19030729- |
|||
10 |
190C.12E-10 |
1 |
支座 |
Seat |
4 |
19030729- |
|||
11 |
190C.12G.3 |
1 |
配重 |
Weight |
1 |
19030729- |
|||
12 |
Z50B.12-12 |
1 |
销 |
Pin |
1 |
19030729- |
|||
13 |
Z50B.12.17 |
1 |
保险销 |
Safety |
Pin |
1 |
19030729- |
||
14 |
B-G057820-00129 |
1 |
螺栓 M24×120-10.9 ZnD |
Bolt |
4 |
19030729- |
|||
15 |
190C.12E-14 |
1 |
垫片 |
Shim |
4 |
19030729- |
|||
16 |
190C.12E-12 |
1 |
垫片 |
Shim |
4 |
19030729- |
|||
17 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
4 |
19030729- |

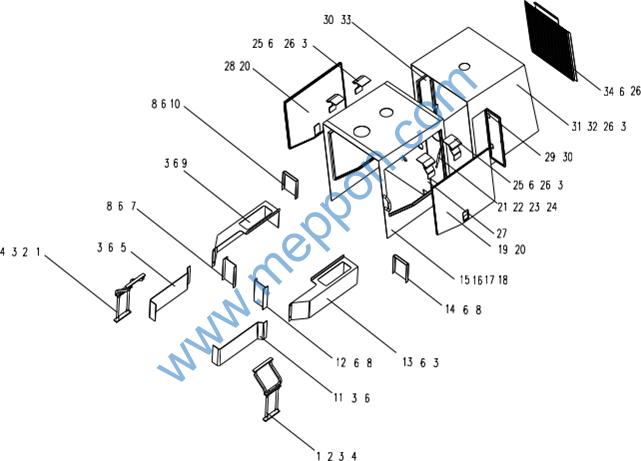

FIG.5101 车身及附件 VEHICLE BODY AND ACCESSORY
