SINOMACH CHANGLIN PY190H motor grader parts catalog 22
FIG.5101 车身及附件 VEHICLE BODY AND ACCESSORY
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
190C.17E.9 |
1 |
软梯 |
Soft Ladder |
2 |
19030729- |
|
2 |
190C.17E.6 |
1 |
梯子 |
Ladder |
2 |
19030729- |
|
3 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
28 |
19030729- |
|
4 |
B-G057830-00015 |
1 |
螺栓 M10X40ZnD |
Bolt |
4 |
19030729- |
|
5 |
190C.17E.7 |
1 |
板 |
Plate |
1 |
19030729- |
|
6 |
B-G057830-00015 |
1 |
螺栓 M10X25ZnD |
Bolt |
74 |
19030729- |
|
7 |
190C.17E.5 |
1 |
板 |
Plate |
1 |
19030729- |
|
8 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
46 |
19030729- |
|
9 |
190C.17E.3 |
1 |
板 |
Plate |
1 |
19030729- |
|
10 |
190C.17.2 |
1 |
板 |
Plate |
1 |
19030729- |
|
11 |
190C.17E.8 |
1 |
板 |
Plate |
1 |
19030729- |
|
12 |
190C.17E.4 |
1 |
板 |
Plate |
1 |
19030729- |
|
13 |
190C.17E.2 |
1 |
板 |
Plate |
1 |
19030729- |
|
14 |
190C.17.9 |
1 |
板 |
Plate |
1 |
19030729- |
|
15 |
190H.17.1.1 |
1 |
前端护罩 |
Front Engine hood |
1 |
19030729- |
|
16 |
B-G057830-00030 |
1 |
螺栓 M12X25ZnD |
Bolt |
10 |
19030729- |
|
17 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
13 |
19030729- |
|
18 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
17 |
19030729- |
|
19 |
190H.17.1.4 |
1 |
左门 |
L.Door |
1 |
19030729- |
|
20 |
W-09-00030 |
1 |
门锁 |
Lock |
2 |
19030729- |
|
21 |
W-09-00055 |
1 |
气弹簧 |
Spring |
4 |
19030729- |
|
22 |
B-G008820-00046 |
1 |
销轴 B8X40 |
Pin |
44 |
19030729- |
|
23 |
B-G000910-00025 |
1 |
开口销 3.2x16ZnD |
Pin |
2 |
19030729- |
|
24 |
B-G00097B-00023 |
1 |
垫圈 8ZnD |
Washer |
4 |
19030729- |
|
25 |
190C.17E.1.4 |
1 |
铰链 |
Hinge |
4 |
19030729- |
|
26 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
Washer |
55 |
19030729- |
|
27 |
190H.17.1.1-13 |
1 |
铝板 |
Aluminum foil |
1 |
19030729- |
|
28 |
190H.17.1.3 |
1 |
右门 |
R.Door |
1 |
19030729- |
|
29 |
190H.17.1.4.1 |
1 |
左小门 |
L.small door |
1 |
19030729- |
|
30 |
B-Q038740-00006 |
1 |
铰链 |
Hinge |
4 |
19030729- |
|
31 |
190H.17.1.4 |
1 |
后端护罩 |
Back Engine hood |
1 |
19030729- |
|
32 |
B-G057830-00015 |
1 |
螺栓 M10X40ZnD |
Bolt |
15 |
19030729- |
|
33 |
190H.17.1.4.2 |
1 |
右小门 |
R.small door |
1 |
19030729- |
34 |
190H.17.1.5 |
1 |
格栅 |
Grille |
1 |
19030729- |

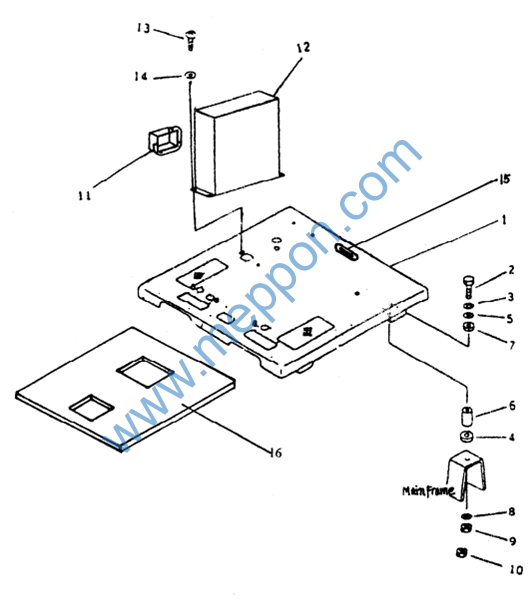

FIG.5201 底板 FRAME
FIG.5201 底板 FRAME
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
Part |
称 Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.16E.1 |
1 |
底板架 |
Frame |
1 |
19030729- |
|||
2 |
B-G057860-00020 |
1 |
螺栓 M16×1.5×100 |
ZnD |
Bolt |
4 |
19030729- |
||
3 |
190C.16E-4 |
1 |
垫片 |
Plate |
4 |
19030729- |
|||
4 |
190C.16E-6 |
1 |
减振垫 |
Cushion |
4 |
19030729- |
|||
5 |
190C.16E-7 |
1 |
垫圈 |
Washer |
4 |
19030729- |
|||
6 |
190C.16E-8 |
1 |
垫套 |
Collar |
4 |
19030729- |
|||
7 |
190C.16E-5 |
1 |
减振垫 |
Cushion |
4 |
19030729- |
|||
8 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
4 |
19030729- |
|||
9 |
B-G061710-00010 |
1 |
螺母 M16×1.5 ZnD |
Nut |
4 |
19030729- |
|||
10 |
B-G061730-00007 |
1 |
螺母 M16×1.5 ZnD |
Nut |
4 |
19030729- |
|||
11 |
190C.16E-1 |
1 |
手油门罩 |
Cover |
1 |
19030729- |
|||
12 |
190C.16.3 |
1 |
操纵箱体 |
Box |
1 |
19030729- |
|||
13 |
B-G057830-00030 |
1 |
螺栓 M12×25 ZnD |
Bolt |
4 |
19030729- |
|||
14 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
4 |
19030729- |
|||
15 |
190C.16-6 |
1 |
橡胶圈 |
Rubberloop |
1 |
19030729- |
|||
16 |
190C.16E-3 |
1 |
底板垫 |
Bootom Plate |
Washer |
1 |
19030729- |

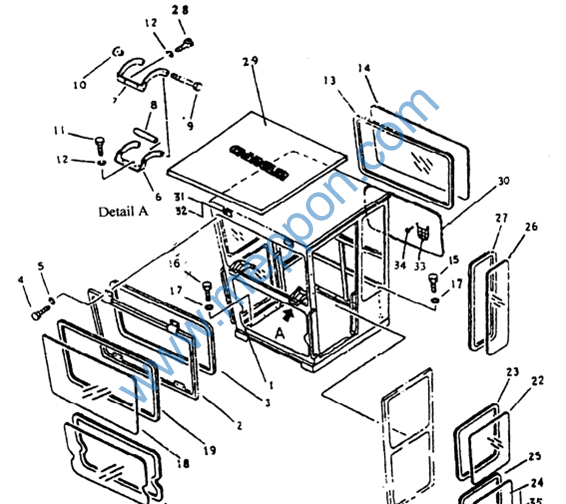

FIG.5401 驾驶室总成 CAB ASS’Y
FIG.5401 驾驶室总成 CAB ASS’Y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
220H.16.1 |
1 |
驾驶室总成 |
Cab Ass’ Y |
19030729- |
||||
1 |
220C.16D.1.2 |
1 |
.驾驶室骨架 |
.Cab |
1 |
19030729- |
||
2 |
190C.16.2A.13 |
1 |
.托架 |
.Backet |
1 |
19030729- |
||
3 |
190C.16.2A-12 |
1 |
.门密封条 |
.Seal |
1 |
19030729- |
||
4 |
B-G057830-00006 |
1 |
.螺栓 M10×25 |
ZnD |
.Bolt |
4 |
19030729- |
|
5 |
B-Q020490-00001 |
1 |
.垫圈 10 |
.Washer |
4 |
19030729- |
||
6 |
190C.16E.2.17 |
1 |
.内连杆 |
.Link |
2 |
19030729- |
||
7 |
190C.16E.2.18 190C.16E.2.19 |
1 1 |
.左连杆 .右连杆 |
.Link, L.H .Link, R.H |
1 1 |
19030729- 19030729- |
||
8 |
190C.16E.2-18 |
1 |
.管子 |
.Collar |
2 |
19030729- |
||
9 |
190C.16E.2-19 |
1 |
.螺杆 |
.Bolt |
2 |
19030729- |
||
10 |
190C.16E.2.16 |
1 |
.手柄 |
.Knob |
2 |
19030729- |
||
11 |
B-G057830-00137 |
1 |
.螺栓 M8×16 |
ZnD |
.Bolt |
4 |
19030729- |
|
12 |
B-G000930-00017 |
1 |
.垫圈 8 |
.Washer |
8 |
19030729- |
||
13 |
190C.16E.2-6 |
1 |
.压条 |
.Strip, Weather |
1 |
19030729- |
||
14 |
190C.16E.2-5 |
1 |
.玻璃 |
.Glass |
1 |
19030729- |
||
15 |
B-G057830-00047 |
1 |
.螺栓 M12×55 |
ZnD |
.Bolt |
3 |
19030729- |
|
16 |
B-G057830-00030 |
1 |
.螺栓 M12×25 |
ZnD |
.Bolt |
12 |
19030729- |
|
17 |
B-Q020490-00003 |
1 |
.垫圈 12 |
.Washer |
15 |
19030729- |
||
18 |
190C.16.2A-13 |
1 |
.玻璃 |
.Glass |
1 |
19030729- |
||
19 |
190C.16.2A-11 |
1 |
.压条 |
.Strip, Weather |
1 |
19030729- |
||
20 |
190C.16.2A-10 |
1 |
.玻璃 |
.Glass |
1 |
19030729- |
||
21 |
190C.16.2A-9 |
1 |
.压条 |
.Strip, Weather |
1 |
19030729- |
||
22 |
190C.16.D.1-5 |
1 |
.玻璃 |
.Glass |
2 |
19030729- |
||
23 |
190C.16.2A-4 |
1 |
.压条 |
.Strip, Weather |
2 |
19030729- |
||
24 |
190C.16D.1-1 |
1 |
.玻璃 |
.Glass |
2 |
19030729- |
