SINOMACH CHANGLIN PY190H motor grader parts catalog 26

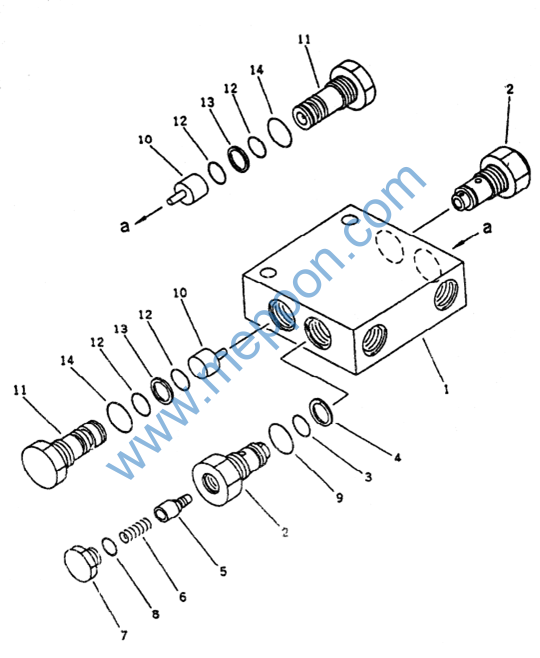

FIG.6243 双单向阀组 PILOT CHECK VALVE
FIG.6243 双单向阀组 PILOT CHECK VALVE
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1
2 3 4 5 6 7 8 9 10 11 12 13 14 |
190C.19A.21 190C.19A.21-1 190C.19A.21.1 190C.19A.21.1-2 B-Q020710-00026 B-Q020780-00003 190C.19A.21.1-4 190C.19A.21.1-1 190C.19A.21.1-3 B-Q020510-00001 B-Q020510-00005 190C.19A.21-3 190C.19A.21-2 B-Q020710-00026 B-Q020780-00003 B-Q020510-00005 |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
双单向阀组 .阀体 .单向阀 ..阀套 ..O 形圈 18×2.4 ..挡圈 A18×14 ..阀芯 ..弹簧 ..螺堵 ..专用 O 形圈 10.9×2.3 ..专用 O 形圈 20.7×3.4 .活塞 .螺堵 .O 形圈 18×2.4 .挡圈 A18×14 .专用 O 形圈 20.7×3.4 |
Valve Ass’Y, Pilot Check .Body .Valve Ass’ Y ..Sleeve ..O-Ring ..Ring, Back-Up ..Valve ..Spring ..Plug ..O-Ring ..O-Ring .Piston .Plug .O-Ring .Ring, Back-Up .O-Ring |
1 1 2 1 1 1 1 1 1 1 1 2 2 4 2 2 |
19030729- |

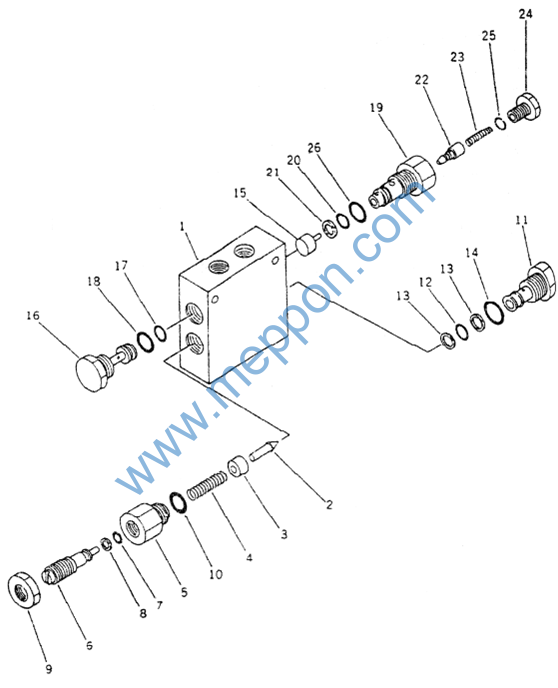

FIG.6249 液控单向阀 PILOT CHECK VALVE
FIG.6249 液控单向阀 PILOT CHECK VALVE
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
190C.32A.4 |
1 |
液控单向阀 .Valve Ass’Y Pilot Check |
1 |
19030729- |
|||
1 |
190C.19A.28-3 |
1 |
.阀体 |
.Body |
1 |
||
2 |
190C.19A.28-6 |
1 |
.锥阀芯 |
.Valve |
1 |
||
3 |
190C.19A.28-5 |
1 |
.导向套 |
.Collar |
1 |
||
4 |
190C.19A.28-7 |
1 |
.弹簧 |
.Spring |
1 |
||
5 |
190C.19A.28-1 |
1 |
.阀套 |
.Sleeve |
1 |
||
6 |
190C.19A.28-8 |
1 |
.调节螺钉 |
.Bolt |
1 |
||
7 |
B-Q020710-00018 |
1 |
.O 形圈 14×2.4 .O-Ring |
1 |
|||
8 |
B-Q020780-00004 |
1 |
.挡圈 A14×10 .Ring, Back-Up |
1 |
|||
9 |
190C.19A.28-9 |
1 |
.螺母 |
.Nut |
1 |
||
10 |
B-Q020510-00005 |
1 |
.专用 O 形圈 20.7×3.4 .O-Ring |
1 |
|||
11 |
190C.19A.28-4 |
1 |
.螺塞 |
.Plug |
1 |
||
12 |
B-Q020710-00026 |
1 |
.O 形圈 18×2.4 .O-Ring |
1 |
|||
13 |
B-Q020780-00003 |
1 |
.挡圈 18×14 .Ring, Back-Up |
2 |
|||
14 |
B-Q020510-00005 |
1 |
.专用 O 形圈 20.7×3.4 .O-Ring |
1 |
|||
15 |
190C.19A.21-3 |
1 |
.活塞 |
.Piston |
1 |
||
16 |
190C.32A.4-1 |
1 |
.螺塞 |
.Plug |
1 |
||
17 |
B-Q020710-00026 |
1 |
.O 形圈 18×2.4 .O-Ring |
1 |
|||
18 |
B-Q02051-00005 190C.32A.4.1 |
1 1 |
.专用 O 形圈 20.7×3.4 .O-Ring .单向阀 .Valve Ass’ Y |
1 1 |
|||
19 |
190C.19A.21.1-2 |
1 |
..阀套 |
..Sleeve |
1 |
||
20 |
B-Q020710-00026 |
1 |
..O 形圈 18×2.4 .O-Ring |
1 |
|||
21 |
B-Q020780-00003 |
1 |
..挡圈 A18×14 .Ring, Back-Up |
1 |
|||
22 |
190C.32A.4.1-1 |
1 |
..阀芯 |
..Valve |
1 |
||
23 |
190C.19A.21.1-1 |
1 |
..弹簧 |
..Spring |
1 |
||
24 |
190C.19A.21.1-3 |
1 |
..螺堵 |
..Plug |
1 |
||
25 |
B-Q020510-00001 |
1 |
..专用 O 形圈 10.9×2.3 ..O-Ring |
1 |
|||
26 |
B-Q020510-00005 |
1 |
..专用 O 形圈 20.7×3.4 ..O-Ring |
1 |
