SINOMACH CHANGLIN PY190H motor grader parts catalog 27

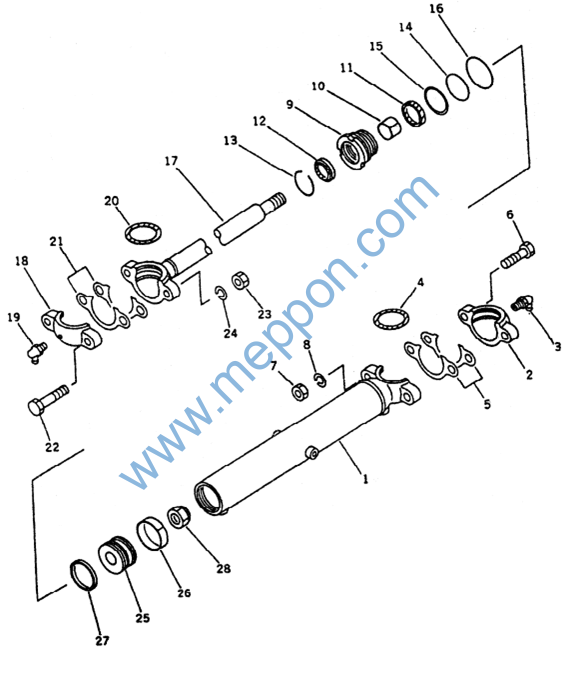

FIG.6301 牵引架倾斜油缸 DRAWBAR SHIFT CYLINDER
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
190C.20A.14 |
1 |
牵引架倾斜油缸 Cylinder Ass’Y,Drawer Shift |
1 |
19030729- |
|||
1 |
190C.20A.14.1 |
1 |
.缸体 |
.Cylinder |
1 |
||
2 |
190C.19A.22-5 |
1 |
.球头 |
.Cap |
1 |
||
3 |
B-J07940B-00004 |
1 |
.油杯 90°M10×1 .Fitting , Grease |
1 |
|||
4 |
190C.19A.22.5 |
1 |
.防尘圈 |
.Seal, Dust |
1 |
||
5 |
190C.19A.22-6 190C.19A.22-7 |
1 1 |
.垫片 .垫片 |
.Shim, 0.2mm .Shim, 0.5mm |
3 2 |
||
6 |
B-G057820-00122 |
1 |
.螺栓 M20×75 10.9ZnD .Bolt |
2 |
|||
7 |
B-G061700-00018 |
1 |
.螺母 M20 ZnD |
.Nut |
2 |
||
8 |
B-G000930-00008 |
1 |
.垫圈 20 |
.Washer, Spring |
2 |
||
9 |
190C.20A.14-3 |
1 |
.导向套 |
.Head, Cylinder |
1 |
||
10 |
190C.20A.14-4 |
1 |
.支承圈 |
.Bushing |
1 |
||
11 |
190C.20A.14-1 |
1 |
.活塞杆密封圈 .Packing, Rod |
1 |
|||
12 |
190C.20A.14-2 |
1 |
.防尘圈 |
.Seal, Dust |
1 |
||
13 |
190C.20A.14-5 |
1 |
.防尘圈挡圈 |
.Ring, Snap |
1 |
||
14 |
B-Q020710-00099 |
1 |
.O 形圈 80×3.1 .O-Ring |
1 |
|||
15 |
190C.19A.25-8 |
1 |
.O 形圈挡圈 .Ring, Back-Up |
1 |
|||
16 |
B-Q020710-00101 |
1 |
.O 形圈 85×3.1 .O-Ring |
1 |
|||
17 |
190C.20A.14.2 |
1 |
.活塞杆 |
.Rod, Piston |
1 |
||
18 |
190C.19A.22-5 |
1 |
.球头 |
.Cap |
1 |
||
19 |
B-J70940B-00004 |
1 |
.油杯 90°M10×1 .Fitting, Grease |
1 |
|||
20 |
190C.19A.22.5 |
1 |
.防尘圈 |
.Seal, Dust |
1 |
||
21 |
190C.19A.22-6 190C.19A.22-7 |
1 1 |
.垫片 .垫片 |
.Shim, 0.2mm .Shim, 0.5mm |
3 2 |
||
22 |
B-G057820-00122 |
1 |
.螺栓 M20×75 10.9ZnD .Bolt |
2 |
|||
23 |
B-G061700-00018 |
1 |
.螺母 M20 ZnD |
.Nut |
2 |
||
24 |
B-G000930-00008 |
1 |
.垫圈 20 |
.Washer, Spring |
2 |
||
25 |
190C.19A.25-1 |
1 |
.活塞 |
.Piston |
1 |
||
26 |
190C.19A.25-7 |
1 |
.支承圈 |
.Ring, Wear |
1 |
27 |
190C.19A.22.1 |
1 |
.活塞圈 |
.Ring, Piston |
1 |
||
28 |
190C.19A.22-1 |
1 1 |
.锁紧螺母 |
.Nut, Nylon |
1 |

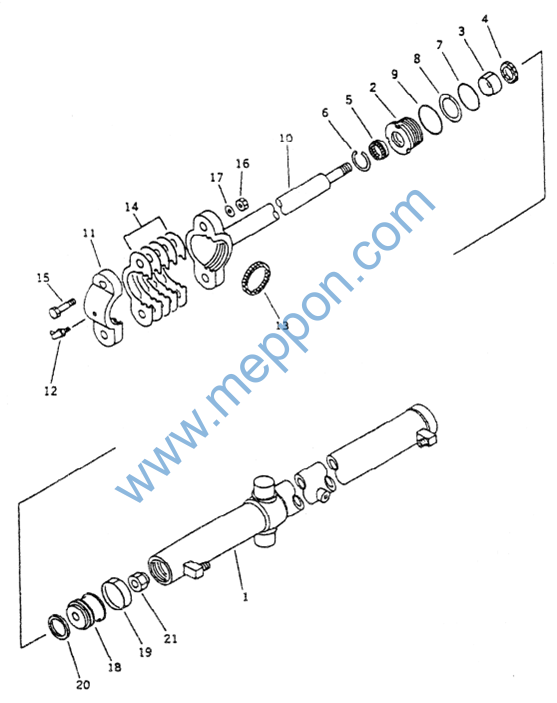

FIG.6303A 提升油缸 BLADE LIET CYLINDER
FIG.6303A 提升油缸 BLADE LIET CYLINDER
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
190C.19A.22 |
1 |
提升油缸 Cylinder Ass’Y, Blade Lift |
2 |
19030729- |
|||
1 |
190C.19A.22.2 |
1 |
.缸体 |
.Cylinder |
1 |
||
2 |
190C.19A.22-4 |
1 |
.导向套 |
.Head, Cylinder |
1 |
||
3 |
190C.19A.22-10 |
1 |
.支承圈 |
.Bushing |
1 |
||
4 |
190C.19A.22.4 |
1 |
.活塞杆密封圈 .Packing, Rod |
1 |
|||
5 |
190C.19A.22-3 |
1 |
.防尘圈 |
.Seal, Dust |
1 |
||
6 |
190C.19A.22-11 |
1 |
.防尘圈挡圈 |
.Ring, Snap |
1 |
||
7 |
B-Q020710-00099 |
1 |
.O 形圈 80×3.1 .O-Ring |
1 |
|||
8 |
190C.19A.22-9 |
1 |
.O 形圈挡圈 .Ring, Back-Up |
1 |
|||
9 |
B-Q020710-00101 |
1 |
.O 形圈 85×3.1 .O-Ring |
1 |
|||
10 |
190C.19A.22.3 |
1 |
.活塞杆 |
.Rod, Piston |
1 |
||
11 |
190C.19A.22-5 |
1 |
.球头 |
.Cap, Rod |
1 |
||
12 |
B-J07940B-00004 |
1 |
.油杯 90°M10×1 .Fitting,Grease |
1 |
|||
13 |
190C.19A.22.5 |
1 |
.防尘圈 |
.Seal, Dust |
1 |
||
14 |
190C.19A.22-6 190C.19A.22-7 |
1 1 |
.垫片 .垫片 |
.Shim, 0.2mm .Shim, 0.5mm |
3 2 |
||
15 |
B-G057820-00122 |
1 |
.螺栓 M20×75 10.9ZnD .Bolt |
2 |
|||
16 |
B-G061700-00018 |
1 |
.螺母 M20 ZnD .Nut |
2 |
|||
17 |
B-G000930-00008 |
1 |
.垫圈 20 |
.Washer, Spring |
2 |
||
18 |
190C.19A.22-2 |
1 |
.活塞 |
.Piston |
1 |
||
19 |
190C.19A.22-8 |
1 |
.支承圈 |
.Ring, Seat |
1 |
||
20 |
190C.19A.22.1 |
1 |
.活塞圈 |
.Ring, Piston |
1 |
||
21 |
190C.19A.22-1 |
1 |
.锁紧螺母 |
.Nut, Nylon |
1 |

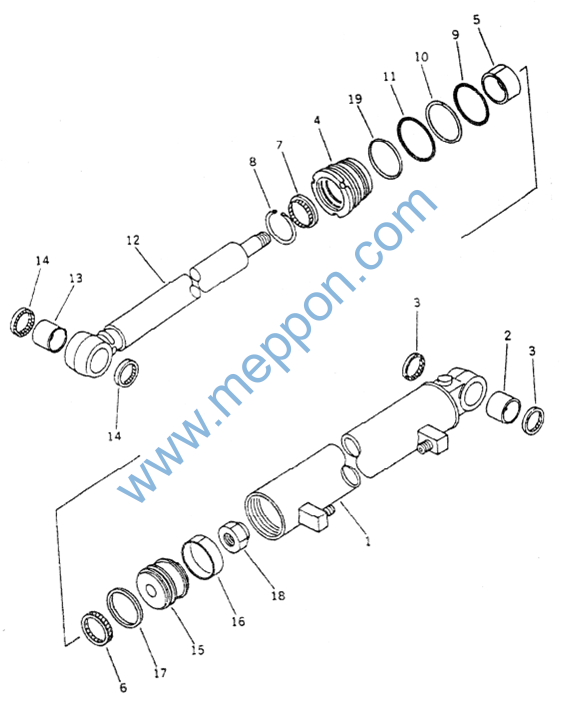

FIG.6305A 刀板侧移油缸 BLADE SIDE SHIFT CYLINDER
