SINOMACH CHANGLIN PY190H motor grader parts catalog 28
FIG.6305A 刀板侧移油缸 BLADE SIDE SHIFT CYLINDER
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
190C.20A.13 |
1 |
刀板侧移油缸 |
Cylinder Ass’Y, Blade Side |
1 |
19030729- |
|||
1 |
190C.20A.13.1 |
1 |
.缸体 |
.Cylinder |
1 |
|||
2 |
190C.20A.13-2 |
1 |
.轴套 |
.Bushing |
1 |
|||
3 |
190C.20A.13.3 |
1 |
.内防尘圈 |
.Seal, Dust |
2 |
|||
4 |
190C.20A.13-1 |
1 |
.导向套 |
.Head, Cylinder |
1 |
|||
5 |
190C.19A.22-10 |
1 |
.支承圈 |
.Bushing |
1 |
|||
6 |
190C.19A.22.4 |
1 |
.活塞杆密封圈 |
.Packing, Rod |
1 |
|||
7 |
190C.19A.22-3 |
1 |
.防尘圈 |
.Seal, Dust |
1 |
|||
8 |
190C.19A.22-11 |
1 |
.防尘圈挡圈 |
.Ring, Snap |
1 |
|||
9 |
B-Q020710-00099 |
1 |
.O 形圈 80×3.1 |
.O-Ring |
1 |
|||
10 |
190C.19A.22-9 |
1 |
.O 形圈挡圈 |
.Ring, Back-Up |
1 |
|||
11 |
B-Q020710-00101 |
1 |
.O 形圈 85×3.1 |
.O-Ring |
1 |
|||
12 |
190C.20A.13.2 |
1 |
.活塞杆 |
.Rod, Piston |
1 |
|||
13 |
190C.20A.13-2 |
1 |
.轴套 |
.Bushing |
1 |
|||
14 |
190C.20A.13.3 |
1 |
.内防尘圈 |
.Seal, Dust |
2 |
|||
15 |
190C.19A.25-1 |
1 |
.活塞 |
.Piston |
1 |
|||
16 |
190C.19A.25-7 |
1 |
.支承圈 |
.Ring, Wear |
1 |
|||
17 |
190C.19A.22.1 |
1 |
.活塞圈 |
.Ring.Piston |
1 |
|||
18 |
190C.19A.22-1 |
1 |
.锁紧螺母 |
.Nut, Nylon |
1 |
|||
19 |
190C.20A.13-3 |
1 1 1 1 1 1 1 1 1 1 1 1 1 |
.锁紧垫圈 |
.Lock |
1 |

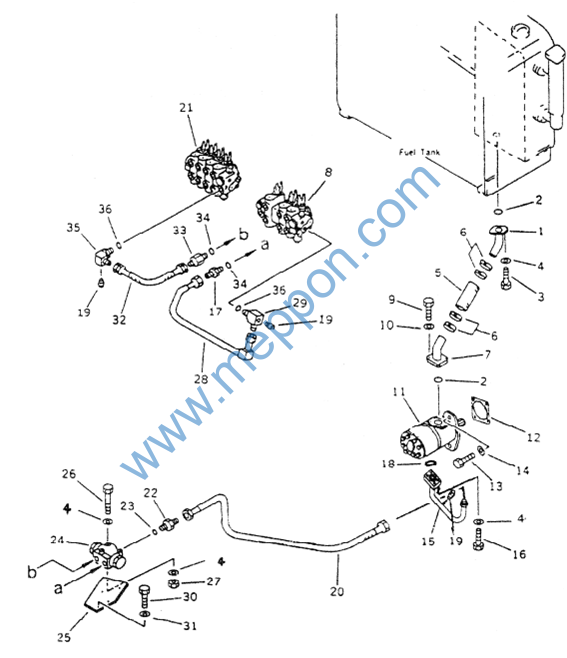

FIG.6401 液压管路(油箱至油泵至多路阀) HYDRAULIC PIPING(TANK TO PUMP TO CONTROL VALVE)
FIG.6401 液压管路(油箱至油泵至多路阀) HYDRAULIC PIPING(TANK TO PUMP TO CONTROL VALVE)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 Part |
称 Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190H.14.1 |
1 |
油管 |
Tube |
1 |
19030729- |
||
2 |
B-Q020710-00082 |
1 |
O 形圈 60×3.1 |
O-Ring |
2 |
19030729- |
||
3 |
B-G057830-00139 |
1 |
螺栓 M8×20 ZnD |
Bolt |
4 |
19030729- |
||
4 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
14 |
19030729- |
||
5 |
190C.14-1 |
1 |
φ45 波纹管 |
Hose |
1 |
19030729- |
||
6 |
B-J088700-00017 |
1 |
喉箍 d60 |
Clamp |
4 |
19030729- |
||
7 |
190H.14.4 |
1 |
油管 |
Tube |
1 |
19030729- |
||
8 |
W-07-00025 |
1 |
多路换向阀|5000-D281 |
Control Valve |
L.H |
1 |
19030729- |
|
9 |
B-G057830-00037 |
1 |
螺栓 M12×35 ZnD |
Bolt |
4 |
19030729- |
||
10 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
8 |
19030729- |
||
11 |
W-01-00034 |
1 |
油泵|CBGJ2045/1025 |
Pump Ass’ Y |
1 |
19030729- |
||
12 |
190C.14-2 |
1 |
纸垫 |
Paper Pad |
1 |
19030729- |
||
13 |
B-G057830-00037 |
1 |
螺栓 M12×35 ZnD |
Bolt |
4 |
19030729- |
||
14 |
B-G00097B-00004 |
1 |
垫圈 12 ZnD |
Washer |
4 |
19030729- |
||
15 |
190C.14.4 |
1 |
油管 |
Tube |
1 |
19030729- |
||
16 |
B-G057830-00142 |
1 |
螺栓 M8×25 10.9 ZnD |
Bolt |
4 |
19030729- |
||
17 |
190C.14A-11 |
1 |
接头体 |
Nipple |
1 |
19030729- |
||
18 |
B-Q020710-00057 |
1 |
O 形圈 36×3.5 |
O-Ring |
1 |
19030729- |
||
19 |
B-Q020360-00002 |
1 |
锥形螺塞 A R1/8 |
Plug |
3 |
19030729- |
||
20 |
B-Q020280-00017 |
1 |
软管总成 19-850 |
Hose |
1 |
19030729- |
||
21 |
W-07-00024 |
1 |
多路换向阀|5000-D280 |
Control Valve |
L.H |
1 |
19030729- |
|
22 |
190C.14A-7 |
1 |
接头体 |
Nipple |
1 |
19030729- |
||
23 |
190C.14A-8 |
1 |
O 形圈 |
O-Ring |
1 |
19030729- |
||
24 |
190C.14A.11 |
1 |
分流阀 |
Valve Ass’ Y |
1 |
19030729- |
||
25 |
190C.14A-9 |
1 |
板 |
Plate |
1 |
19030729- |
||
26 |
B-G057820-00170 |
1 |
螺栓 M8×90 ZnD |
Bolt |
3 |
19030729- |
||
27 |
B-G061700-00036 |
1 |
螺母 M8 ZnD |
Nut |
3 |
19030729- |
||
28 |
190C.14A.12 |
1 |
油管 |
Tube |
1 |
19030729- |
||
29 |
190C.14A.10 |
1 |
接头体 |
Elbow |
1 |
19030729- |
||
30 |
B-G057830-00001 |
1 |
螺栓 M10×16 ZnD |
Bolt |
2 |
19030729- |
||
31 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
2 |
19030729- |
||
32 |
B-Q020280-00013 |
1 |
软管总成 16-330 |
Hose |
1 |
19030729- |
||
33 |
190C.14A-12 |
1 |
接头体 |
Nipple |
1 |
19030729- |
||
34 |
190C.14A-10 |
1 |
O 形圈 |
O-Ring |
2 |
19030729- |
||
35 |
190C.14A.4 |
1 |
接头体 |
Elbow |
1 |
19030729- |
||
36 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
2 |
19030729- |

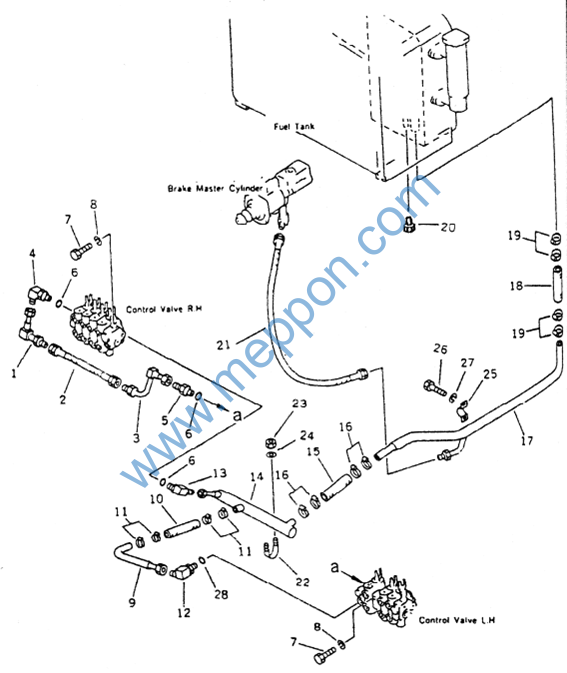

FIG.6403 液压管路(多路阀至油箱)
HYDRAULIC PIPING(CONTROL VALVE TO TANK)
FIG.6403 液压管路(多路阀至油箱)
HYDRAULIC PIPING(CONTROL VALVE TO TANK)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
||
1 |
190C.14A.3 |
1 |
油管 |
Tube |
1 |
19030729- |
||
2 |
B-Q020280-00014 |
1 |
软管总成 16-580 Hose |
1 |
19030729- |
|||
3 |
190C.14A.8 |
1 |
油管 |
Tube |
1 |
19030729- |
||
4 |
190C.14A.13 190C.14A-13 B-Q020510-00003 |
1 1 1 |
接头体 接头体 专用 O 形圈 16.7×3.4 |
Elbow Elbow O-Ring |
1 1 1 |
19030729- 19030729- 19030729- |
||
5 |
190C.14A.2 |
1 |
接头体 |
Elbow |
1 |
19030729- |
||
6 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
3 |
19030729- |
||
7 |
B-G057830-00146 |
1 |
螺栓 M8×30 ZnD Bolt |
6 |
19030729- |
|||
8 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
6 |
19030729- |
||
9 |
190C.14A.7 |
1 |
油管 |
Tube |
1 |
19030729- |
||
10 |
190C.14A-2 |
1 |
胶管φ25×220 Hose |
1 |
19030729- |
|||
11 |
B-J088700-00015 |
1 |
喉箍 d40 |
Clamp |
4 |
19030729- |
||
12 |
190C.14A.9 |
1 |
接头体 |
Elbow |
1 |
19030729- |
||
13 |
190C.14A.5 |
1 |
接头体 |
Elbow |
1 |
19030729- |
||
14 |
190C.14A.6 |
1 |
油管 |
Tube |
1 |
19030729- |
||
15 |
190C.14A-5 |
1 |
胶管φ32×140 Hose |
1 |
19030729- |
|||
16 |
B-J088770-00016 |
1 |
喉箍 50 |
Clamp |
4 |
19030729- |
||
17 |
190H.14.2 |
1 |
油管 |
Tube |
1 |
19030729- |
||
18 |
190C.14A-6 |
1 |
低压胶管 |
Hose |
1 |
19030729- |
||
19 |
B-J088700-00017 |
1 |
喉箍 d60 |
Clamp |
4 |
19030729- |
||
20 |
Z50B.14.21-5 |
1 |
螺塞 |
Plug |
1 |
19030729- |
||
21 |
B-Q020310-00005 |
1 |
软管总成 16-900 Hose |
1 |
19030729- |
|||
22 |
B-Q020120-00005 |
1 |
U 形管夹 A42 |
Clip |
1 |
19030729- |
||
23 |
B-G061760-00001 |
1 |
螺母 M10×1.25 ZnD Nut |
2 |
19030729- |
|||
24 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
2 |
19030729- |
||
25 |
190C.14-3 |
1 |
管夹 |
Clamp |
1 |
19030729- |
||
26 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
2 |
19030729- |
|||
27 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
2 |
19030729- |
||
28 |
190C.14A-3 |
1 |
O 形圈 |
O-Ring |
1 |
19030729- |
