SINOMACH CHANGLIN PY190H motor grader parts catalog 29

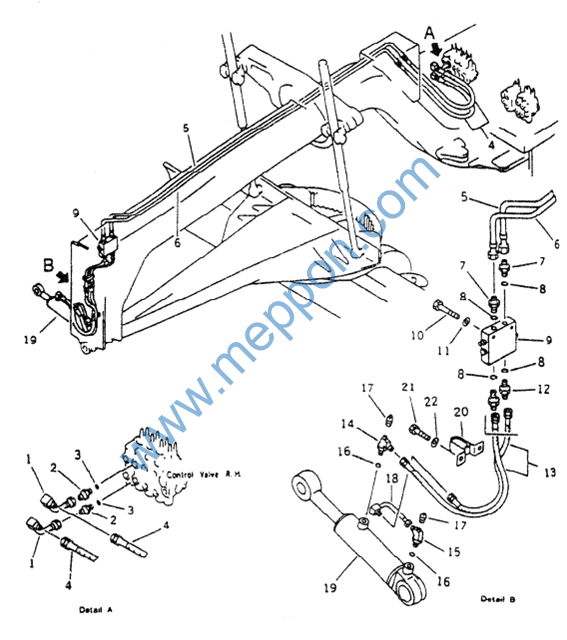

FIG.6421 液压管路(前轮倾斜管路) HYDRAULIC PIPING (LEANING CYLINDER LINE)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
190C.19A.7 |
1 |
油管 |
Tube |
2 |
19030729- |
|
2 |
190C.19A-1 |
1 |
接头体 |
Nipple |
2 |
19030729- |
|
3 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
2 |
19030729- |
|
4 |
B-Q020300-00001 |
1 |
软管总成 10-1000 |
Hose |
2 |
19030729- |
|
5 |
190C.19E.8 |
1 |
油管 |
Tube |
1 |
19030729- |
|
6 |
190C.19E.1 |
1 |
油管 |
Tube |
1 |
19030729- |
|
7 |
190C.19A-10 |
1 |
接头体 |
Union |
2 |
19030729- |
|
8 |
B-Q020510-00002 |
1 |
O 形圈 16.7×3.4 |
O-Ring |
4 |
19030729- |
|
9 |
190C.19A.26 |
1 |
双单向阀组 |
Pilot Check Valve |
1 |
19030729- |
|
10 |
B-G057820-00165 |
1 |
螺栓 M8×60 ZnD |
Bolt |
2 |
19030729- |
|
11 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
19030729- |
|
12 |
190C.19A.9 |
1 |
接头体 |
Elbow |
2 |
19030729- |
|
13 |
B-Q020300-00002 |
1 |
软管总成 10-1100 |
Hose |
2 |
19030729- |
|
14 |
190C.19A.34 |
1 |
接头 |
Elbow |
1 |
19030729- |
|
15 |
190C.19A.35 |
1 |
接头 |
Elbow |
1 |
19030729- |
|
16 |
B-Q020510-00002 |
1 |
O 形圈 16.7×3.4 |
O-Ring |
2 |
19030729- |
|
17 |
B-Q020360-00002 |
1 |
螺塞 A R1/8 |
Plug |
2 |
19030729- |
|
18 |
190C.19A.20 |
1 |
油管 |
Tube |
1 |
19030729- |
|
19 |
190C.19A.25 |
1 |
前轮倾斜油缸 |
Leaning, Cylinder |
1 |
19030729- |
|
20 |
190C.19A.19 |
1 |
管夹 |
Clip |
1 |
19030729- |
|
21 |
B-G057830-00028 |
1 |
螺栓 M12×20 ZnD |
Bolt |
2 |
19030729- |
|
22 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
2 |
19030729- |

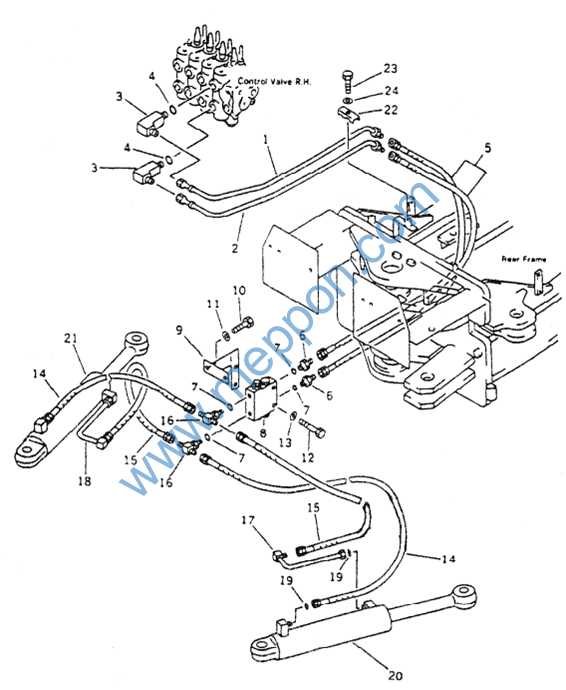

FIG.6423A 液压管路(铰接控制管路) HYDRAULIC PIPING(ARTICULATE CYLINDER LINE)
FIG.6423A 液压管路(铰接控制管路) HYDRAULIC PIPING(ARTICULATE CYLINDER LINE)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.19A.5 |
1 |
油管 |
Tube |
1 |
19030729- |
|
2 |
190C.19A.14 |
1 |
油管 |
Tuse |
1 |
19030729- |
|
3 |
190C.19A.1 |
1 |
接头体 |
Elbow |
2 |
19030729- |
|
4 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
2 |
19030729- |
|
5 |
B-Q020280-00006 |
1 |
软管总成 10-500 Hose |
2 |
19030729- |
||
6 |
190C.19A-9 |
1 |
接头体 |
Union |
2 |
19030729- |
|
7 |
B-Q020510-00002 |
1 |
专用 O 形圈 16.7×3.4 O-Ring |
4 |
19030729- |
||
8 |
190C.19A.21 |
1 |
双单向阀组 Pilot Check Valve |
1 |
19030729- |
||
9 |
190C.19A.17 |
1 |
固定板 |
Bracket |
1 |
19030729- |
|
10 |
B-G057830-00006 |
1 |
螺栓 M10×25 ZnD Bolt |
2 |
19030729- |
||
11 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
2 |
19030729- |
|
12 |
B-G057830-00166 |
1 |
螺栓 M8×65 ZnD Bolt |
2 |
19030729- |
||
13 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
19030729- |
|
14 |
B-Q020280-00008 |
1 |
软管总成 10-700 Hose |
2 |
19030729- |
||
15 |
B-Q020280-00009 |
1 |
软管总成 10-800 Hose |
2 |
19030729- |
||
16 |
190C.10E.8 |
1 |
接头体 |
Tee |
2 |
19030729- |
|
17 |
190C.19A.6 |
1 |
油管 |
Tube |
1 |
19030729- |
|
18 |
190C.19A.13 |
1 |
油管 |
Tube |
1 |
19030729- |
|
19 |
B-Q020510-00002 |
1 |
专用 O 形圈 16.7×3.4 O-Ring |
4 |
19030729- |
||
20 |
190C.19A.24 |
1 |
左铰接油缸 Cylinder Ass’Y At, L.H |
1 |
19030729- |
||
21 |
190C.19A.23 |
1 |
右铰接油缸 Cylinder Ass’Y At, R.H |
1 |
19030729- |
||
22 |
190C.19A-2 |
1 |
座 |
Clip |
1 |
19030729- |
|
23 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
1 |
19030729- |
||
24 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
1 |
19030729- |
