SINOMACH CHANGLIN PY190H motor grader parts catalog 30

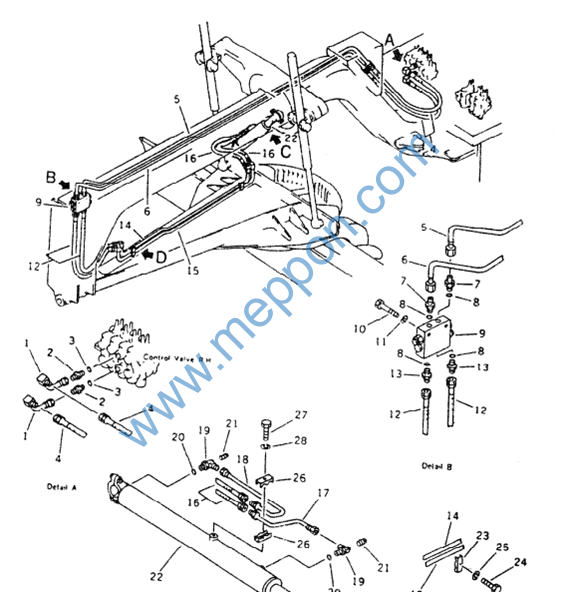

FIG.6431 液压管路(牵引架倾斜管路) HYDRAULIC PIPING (DRAWBAR SHIFT CYLINDER LINE )
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.19A.9 |
1 |
油管 |
Tube |
2 |
19030729- |
|
2 |
190C.19A-1 |
1 |
接头体 |
Nipple |
2 |
19030729- |
|
3 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
2 |
19030729- |
|
4 |
B-Q020300-00001 |
1 |
软管总成 10-1000 Hose |
2 |
19030729- |
||
5 |
190C.19E.7 |
1 |
油管 |
Tube |
1 |
19030729- |
|
6 |
190C.19E.2 |
1 |
油管 |
Tube |
1 |
19030729- |
|
7 |
190C.19A-10 |
1 |
接头体 |
Union |
2 |
19030729- |
|
8 |
B-Q020510-00002 |
1 |
专用 O 形圈 16.7×3.4 O-Ring |
4 |
19030729- |
||
9 |
190C.19A.26 |
1 |
双单向阀组 Pilot Check Valve |
1 |
19030729- |
||
10 |
B-G057820-00165 |
1 |
螺栓 M8×60 ZnD Bolt |
2 |
19030729- |
||
11 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
19030729- |
|
12 |
B-Q020290-00001 |
1 |
软管总成 10-1120 Hose |
2 |
19030729- |
||
13 |
190C.19A-9 |
1 |
接头体 |
Union |
2 |
19030729- |
|
14 |
190C.20A.3 |
1 |
油管 |
Tube |
1 |
19030729- |
|
15 |
190C.20A.4 |
1 |
油管 |
Tube |
1 |
19030729- |
|
16 |
B-Q020280-00007 |
1 |
软管总成 10-600 Hose |
2 |
19030729- |
||
17 |
190C.20A.10 |
1 |
油管 |
Tube |
1 |
19030729- |
|
18 |
190C.20A.9 |
1 |
油管 |
Tube |
1 |
19030729- |
|
19 |
190C.20A.35 |
1 |
接头体 |
Elbow |
2 |
19030729- |
|
20 |
B-Q020510-00002 |
1 |
专用 O 形圈 16.7×3.4 O-Ring |
2 |
19030729- |
||
21 |
B-Q020360-00002 |
1 |
锥形螺塞 A R1/8 Plug |
2 |
19030729- |
||
22 |
190C.20A.14 |
1 |
牵引架倾斜油缸 Cylinder Drawbar Shift |
1 |
19030729- |
||
23 |
190C.19A-8 |
1 |
座 |
Clip |
2 |
19030729- |
|
24 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
2 |
19030729- |
||
25 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
2 |
19030729- |
|
26 |
190C.19A-7 |
1 |
管夹 |
Clip |
2 |
19030729- |
27 |
B-G057820-00015 |
1 |
螺栓 M10×50 |
ZnD |
Bolt |
1 |
19030729- |
|
28 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
1 |
19030729- |

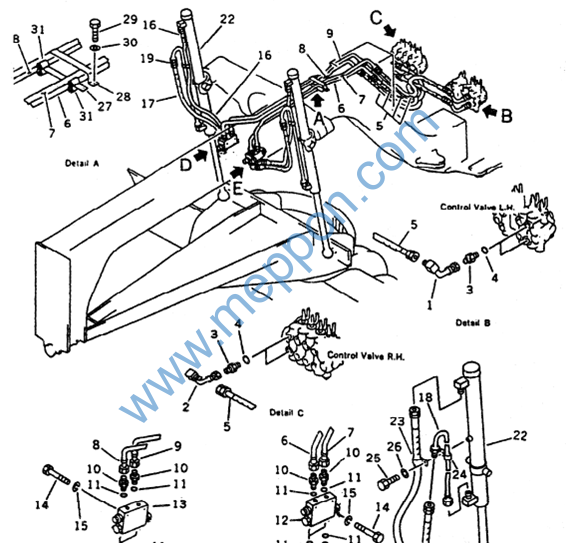

FIG.6435B 液压管路(刮土板提升管路) HYDRAULIC PIPING ( BLADE LIFT CYLINDER LINE )
FIG.6435B 液压管路(刮土板提升管路) HYDRAULIC PIPING ( BLADE LIFT CYLINDER LINE )
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.19A.10 |
1 |
油管 |
Tube |
2 |
19030729- |
||
2 |
190C.19A.8 |
1 |
油管 |
Tube |
2 |
19030729- |
||
3 |
190C.19A-1 |
1 |
接头体 |
Nipple |
4 |
19030729- |
||
4 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
4 |
19030729- |
||
5 |
B-Q020300-00001 |
1 |
软管总成 10-1000 |
Hose |
4 |
19030729- |
||
6 |
190C.19E.9 |
1 |
油管 |
Tube |
1 |
19030729- |
||
7 |
190C.19E.10 |
1 |
油管 |
Tube |
1 |
19030729- |
||
8 |
190C.19E.11 |
1 |
油管 |
Tube |
1 |
19030729- |
||
9 |
190C.19E.12 |
1 |
油管 |
Tube |
1 |
19030729- |
||
10 |
190C.19A-11 |
1 |
接头体 |
Union |
4 |
19030729- |
||
11 |
B-J010020-00007 |
1 |
垫圈 22 |
Washer |
8 |
19030729- |
||
12 |
W-0700154 |
1 |
双向平衡阀 |
Valve Ass’Y |
1 |
19030729- |
||
13 |
W-0700154 |
1 |
双向平衡阀 |
Valve Ass’Y |
1 |
19030729- |
||
14 |
B-G057820-00157 |
1 |
螺栓 M6×45 ZnD |
Bolt |
4 |
19030729- |
||
15 |
B-G000930-00015 |
1 |
垫圈 6 |
Washer |
4 |
19030729- |
||
16 |
B-Q020280-00003 |
1 |
软管总成 10-1500 |
Hose |
2 |
19030729- |
||
17 |
B-Q020280-00001 |
1 |
软管总成 10-1000 |
Hose |
2 |
19030729- |
||
18 |
190C.19A.4 |
1 |
油管 |
Tube |
1 |
19030729- |
||
19 |
190C.19A.3 |
1 |
油管 |
Tube |
1 |
19030729- |
||
20 |
190C.19A-12 |
1 |
接头体 |
Union |
4 |
19030729- |
||
21 |
B-Q020360-00002 |
1 |
锥形螺塞 A R1/8 |
Plug |
4 |
19030729- |
||
22 |
190C.19A.22 |
1 |
提升油缸 |
Cylinder Blade |
Lift |
2 |
19030729- |
23 |
B-Q020050-00013 |
1 |
线夹 C8×36 |
Clip |
2 |
19030729- |
|
24 |
190C.19A-4 |
1 |
管夹 |
Clip |
2 |
19030729- |
|
25 |
B-G057830-00001 |
1 |
螺栓 M10×16 ZnD Bolt |
2 |
19030729- |
||
26 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
2 |
19030729- |
|
27 |
190C.19A.15 |
1 |
板 |
Plate |
1 |
19030729- |
|
28 |
190C.19A.16 |
1 |
板 |
Plate |
1 |
19030729- |
|
29 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
4 |
19030729- |
||
30 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
4 |
19030729- |
|
31 |
190C.19A-6 |
1 |
管 |
Tube |
4 |
19030729- |
FIG.6437A 液压管路(刮土板侧移管路)
HYDRAULIC PIPING (BLADE SIDE SHIFT CYLINDER LINE )
