SINOMACH CHANGLIN PY190H motor grader parts catalog 39

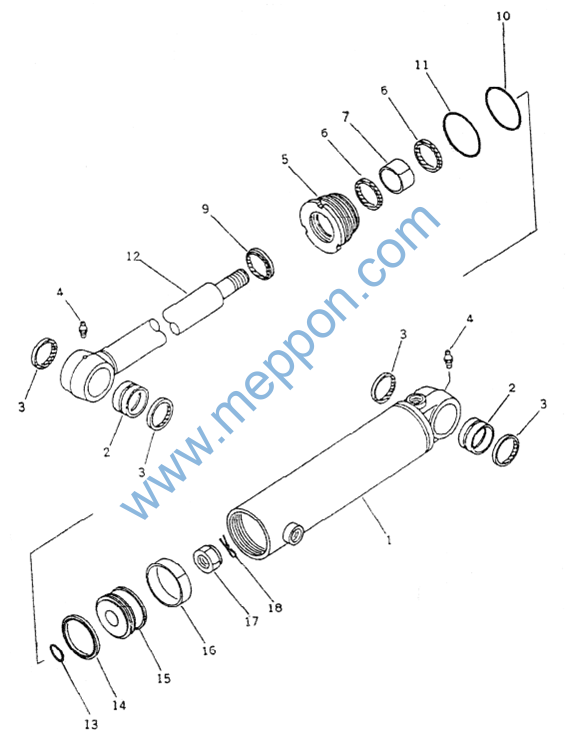

FIG.9253 前松土器油缸 SCARIFIER CYLINDER
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
190C.33A.5 |
1 |
前松土器油缸 Cylinder Ass’ Y |
1 |
19030729- |
Y |
||
1 |
190C.33A.5.2 |
1 |
缸体 |
Cylinder |
1 |
||
2 |
190C.33A.1-1 |
1 |
轴套 |
Bushing |
2 |
||
3 |
190C.19A.23.3 |
1 |
内防尘圈 |
Seal, Dust |
4 |
||
4 |
B-J07940A-00001 |
1 |
油杯 M10×1 |
Fitting, Grease |
2 |
||
5 |
190C.33A.5-1 |
1 |
导向套 |
Head, Cylinder |
1 |
||
6 |
B-G10708A-00006 |
1 |
轴用密封圈 Y50×60×8 |
Packing, Rod |
1 |
||
7 |
190C.33A.5-3 |
1 |
支承圈 |
Bushing |
1 |
||
9 |
B-G10708C-00010 |
1 |
防尘圈 FC50×58×5 |
Seal, Dust |
1 |
||
10 |
B-Q020710-00103 |
1 |
O 形圈 90×5.7 |
O-Ring |
1 |
||
11 |
B-Q020710-00106 |
1 |
O 形圈 95×3.1 |
O-Ring |
1 |
||
12 |
190C.33A.5.1 |
1 |
活塞杆 |
Rod, Piston |
1 |
||
13 |
B-Q020710-00057 |
1 |
O 形圈 36×3.5 |
O-Ring |
1 |
||
14 |
W-15-00067 |
1 |
格莱圈 0900|S-55044 |
Ring, Piston |
1 |
||
15 |
190C.33A.5-2 |
1 |
活塞 |
Piston |
1 |
||
16 |
190C.33A.1-5 |
1 |
支承圈 |
Ring, Wear |
1 |
||
17 |
B-G094570-00005 |
1 |
螺母 M36×2ZnD |
Nut |
1 |
||
18 |
B-G000910-00059 |
1 |
销 6.3×60ZnD |
Pin, Snap
90- 12 |
1 |

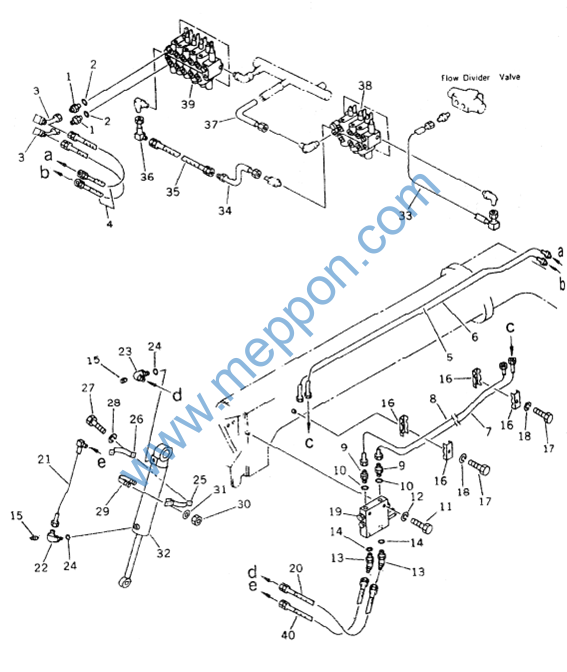

FIG.9301 前推土板液压管路 FRONT BLADE PIPING
90- 13
FIG.9301 前推土板液压管路 FRONT BLADE PIPING
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
190C.19A-1 |
1 |
接头体 |
Nipple |
2 |
19030729- |
Y |
2 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
2 |
19030729- |
Y |
3 |
190C.32A.9 |
1 |
油管 |
Tube |
2 |
19030729- |
Y |
4 |
B-Q020280-00002 |
1 |
软管总成 10-1100 |
Hose |
2 |
19030729- |
Y |
5 |
190C.32A.7 |
1 |
油管 |
Tube |
2 |
19030729- |
Y |
6 |
190C.32A.8 |
1 |
油管 |
Tube |
1 |
19030729- |
Y |
7 |
190C.32A.6 |
1 |
油管 |
Tube |
1 |
19030729- |
Y |
8 |
190C.32A.5 |
1 |
油管 |
Tube |
1 |
19030729- |
Y |
9 |
190C.19A-10 |
1 |
接头体 22A |
Union |
2 |
19030729- |
Y |
10 |
B-Q020510-00002 |
1 |
O 形圈 16.7×3.4 |
O-Ring |
2 |
19030729- |
Y |
11 |
B-G057820-00165 |
1 |
螺栓 M8×60 ZnD |
Bolt |
2 |
19030729- |
Y |
12 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
19030729- |
Y |
13 |
190C.10E.14 |
1 |
接头体 |
Elbow |
2 |
19030729- |
Y |
14 |
B-Q020510-00002 |
1 |
O 形圈 16.7×3.4 |
O-Ring |
2 |
19030729- |
Y |
15 |
B-Q020360-00002 |
1 |
螺塞 A R1/8 |
Plug |
2 |
19030729- |
Y |
16 |
190C.19A-7 |
1 |
管夹 |
Clip |
4 |
19030729- |
Y |
17 |
B-G057820-00015 |
1 |
螺栓 M10×50 ZnD |
Bolt |
2 |
19030729- |
Y |
18 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
2 |
19030729- |
Y |
19 |
190C.32A.4 |
1 |
液控单向阀 |
Pilot Check Valve |
1 |
19030729- |
Y |
20 |
B-Q020290-00003 |
1 |
软管总成 10-700 |
Hose |
1 |
19030729- |
Y |
21 |
190C.32A.2 |
1 |
油管 |
Tube |
1 |
19030729- |
Y |
22 |
190C.19A.35 |
1 |
接头体 |
Elbow |
1 |
19030729- |
Y |
23 |
190C.19A.35 |
1 |
接头体 |
Elbow |
1 |
19030729- |
Y |
24 |
B-Q020510-00002 |
1 |
O 形圈 16.7×3.4 |
O-Ring |
2 |
19030729- |
Y |
25 |
190C.32A.3 |
1 |
支架 |
Band |
1 |
19030729- |
Y |
26 |
190C.32A-1 |
1 |
板 |
Band |
1 |
19030729- |
Y |
27 |
B-G057830-00146 |
1 |
螺栓 M8×30 ZnD |
Bolt |
2 |
19030729- |
Y |
28 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
19030729- |
Y |
29 |
B-Q020120-00001 |
1 |
U 形管夹 A16 |
Clip |
1 |
19030729- |
Y |
30 |
B-G061700-00036 |
1 |
螺母 M8.ZnD |
Nut |
2 |
19030729- |
Y |
31 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
19030729- |
Y |
32 |
190C.32A.1 |
1 |
前推土板油缸 |
Cylinder Ass’Y |
1 |
19030729- |
Y |
33 |
190C.14A.12 |
1 |
油管 |
Tube |
1 |
19030729- |
Y |
34 |
190C.14A.8 |
1 |
油管 |
Tube |
1 |
19030729- |
Y |
35 |
B-Q020280-00015 |
1 |
软管总成 16-330 |
Hose |
1 |
19030729- |
Y |
36 |
190C.14A.3 |
1 |
油管 |
Tube |
1 |
19030729- |
Y |
37 |
190C.14A.7 |
1 |
油管 |
Tube |
1 |
19030729- |
Y |
38 |
W-07-00025 |
1 |
多路换向阀 5000-D281 |
Control Valve Ass’Y, L.H |
1 |
19030729- |
Y |
39 |
W-07-00026 |
1 |
多路换向阀 5000-E129 |
Control Valve Ass’Y, R.H |
1 |
19030729- |
Y |
40 |
B-Q020290-00004 |
1 |
软管总成 10-800 |
Hose |
1 |
19030729- |
Y |

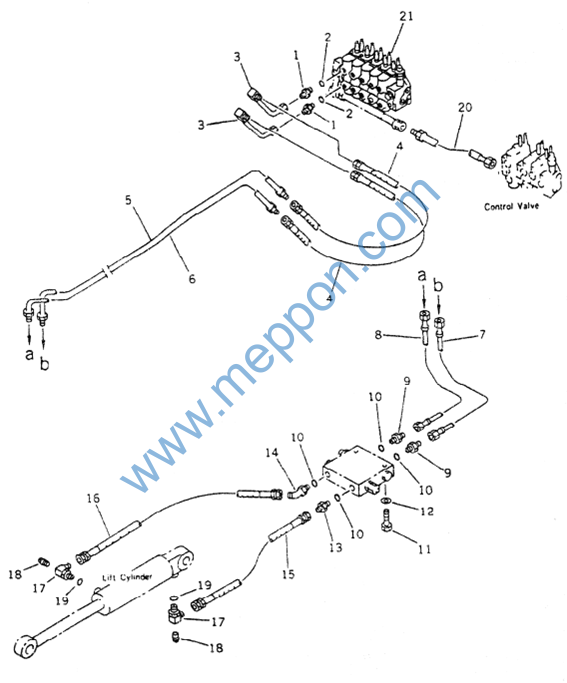

FIG.9305 前松土器液压管路 HYDRAULIC PIPING (SCARIFIER CYLINDER LINE)
FIG.9305 前松土器液压管路 HYDRAULIC PIPING (SCARIFIER CYLINDER LINE)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.19A-1 |
1 |
接头体 |
Nipple |
2 |
19030729- |
Y |
2 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
2 |
19030729- |
Y |
3 |
190C.32A.9 |
1 |
油管 |
Tube |
2 |
19030729- |
Y |
4 |
B-Q020300-00001 |
1 |
软管总成 10-1000 Hose |
2 |
19030729- |
Y |
|
5 |
190C.33A.4 |
1 |
油管 |
Tube |
1 |
19030729- |
Y |
6 |
190C.33A.3 |
1 |
油管 |
Tube |
1 |
19030729- |
Y |
7 |
190C.33A.2 |
1 |
油管 |
Tube |
1 |
19030729- |
Y |
8 |
190C.33A.1 |
1 |
油管 |
Tube |
1 |
19030729- |
Y |
9 |
190C.19A-10 |
1 |
接头体 |
Union |
2 |
19030729- |
Y |
10 |
B-Q020510-00002 |
1 |
O 形圈 16.7×3.4 O-Ring |
4 |
19030729- |
Y |
|
11 |
B-G057820-00165 |
1 |
螺栓 M8×60 ZnD Bolt |
2 |
19030729- |
Y |
|
12 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
19030729- |
Y |
13 |
190C.19A.18 |
1 |
接头体 |
Elbow |
1 |
19030729- |
Y |
14 |
190C.19A.18 |
1 |
接头体 |
Elbow |
1 |
19030729- |
Y |
15 |
B-Q020280-00004 |
1 |
软管总成 10-300 Hose |
1 |
19030729- |
Y |
|
16 |
B-Q020280-00008 |
1 |
软管总成 10-700 Hose |
1 |
19030729- |
Y |
|
17 |
190C.19A.34 |
1 |
接头体 |
Elbow |
2 |
19030729- |
Y |
18 |
B-Q020360-00002 |
1 |
螺塞 A R 1/8 |
Plug |
2 |
19030729- |
Y |
19 |
B-Q020510-00002 |
1 |
O 形圈 16.7×3.4 O-Ring |
2 |
19030729- |
Y |
|
20 |
190C.14A.8 |
1 |
油管 |
Tube |
1 |
19030729- |
Y |
21 |
W-07-00026 |
1 |
多路换向阀 5000-E129 Valve Ass’Y R.H. |
1 |
19030729- |
Y |
|
22 |
190C.32A.4 |
1 |
液控单向阀 Pilot check valve |
1 |
19030729- |
Y |
