SINOMACH CHANGLIN PY220C-5 motor grader parts catalog 26

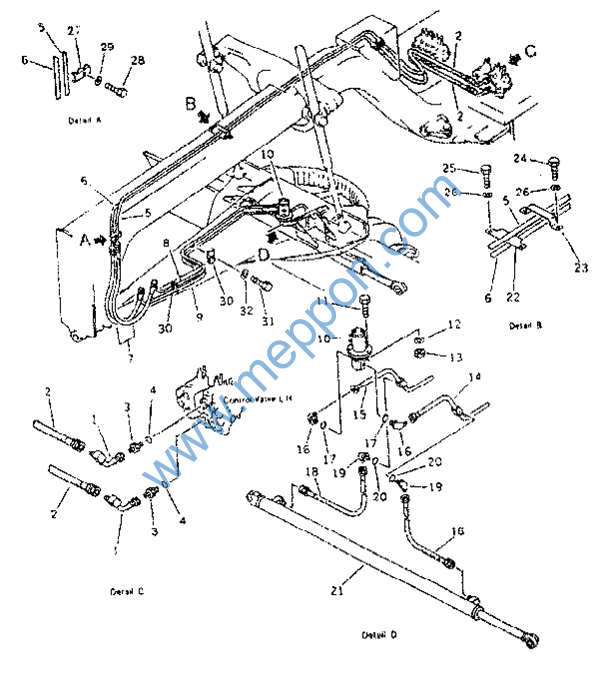

FIG NO.6437A 液压管路(刮土板侧移管路) HYDRAULIC PIPING(BLADE SIDE SHIFTVCYLINDER)
FIG NO.6437A 液压管路(刮土板侧移管路) HYDRAULIC PIPING(BLADE SIDE SHIFTVCYLINDER)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.19A.11 |
1 |
油管 |
Tube |
2 |
22030453- |
|
2 |
B-Q020300-00001 |
1 |
软管总成 10-1000 Hose |
2 |
22030453- |
||
3 |
190C.19A-1 |
1 |
接头体 |
Nipple |
2 |
22030453- |
|
4 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
2 |
22030453- |
|
5 |
190C.19E.5 |
1 |
油管 |
Tube |
1 |
22030453- |
|
6 |
190C.19E.4 |
1 |
油管 |
Tube |
1 |
22030453- |
|
7 |
B-Q020290-00002 |
1 |
软管总成 10-1200 Hose |
2 |
22030453- |
||
8 |
190C.20A.1 |
1 |
油管 |
Tube |
1 |
22030453- |
|
9 |
190C.20A.2 |
1 |
油管 |
Tube |
1 |
22030453- |
|
10 |
190C.19A. 31A |
1 |
旋转接头 Swivel Joint |
1 |
22030453- |
||
11 |
B-G057820-00038 |
1 |
螺栓 M12×45 ZnD Bolt |
3 |
22030453- |
||
12 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
3 |
22030453- |
|
13 |
B-G061700-00007 |
1 |
螺母 M12 |
Nut |
3 |
22030453- |
|
14 |
190C.20A.12 |
1 |
油管 |
Tube |
1 |
22030453- |
|
15 |
190C.20A.11 |
1 |
油管 |
Tune |
1 |
22030453- |
|
16 |
W-15-00028 |
1 |
接头体|SY-4.21-22A Elbow |
2 |
22030453- |
||
17 |
B-Q020510-00003 |
1 |
专用 O 形圈 16.7×3.4 O-Ring |
2 |
22030453- |
||
18 |
B-Q020280-00009 |
1 |
软管总成 10-800 Hose |
2 |
22030453- |
||
19 |
190C.19A.34 |
1 |
接头体 |
Elbow |
2 |
22030453- |
|
20 |
B-Q020510-00003 |
1 |
专用 O 形圈 16.7×3.4 O-Ring |
2 |
22030453- |
||
21 |
190C.20A.13 |
1 |
刀板侧移油缸 Cylinder Ass’Y |
1 |
22030453- |
||
22 |
190C.19A.2 |
1 |
板 |
Plate |
1 |
22030453- |
|
23 |
190C.19A-3 |
1 |
板 |
Plate |
1 |
22030453- |
|
24 |
B-G057830-00001 |
1 |
螺栓 M10×16 ZnD Bolt |
2 |
22030453- |
||
25 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
2 |
22030453- |
||
26 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
4 |
22030453- |
|
27 |
190C.19A-7 |
1 |
管夹 |
Clip |
1 |
22030453- |
|
28 |
B-G057820-00038 |
1 |
螺栓 M10×45 ZnD Bolt |
1 |
22030453- |
||
29 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
1 |
22030453- |
|
30 |
190C.19A-8 |
1 |
管夹 |
Clip |
2 |
22030453- |
|
31 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
2 |
22030453- |
||
32 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
1 |
22030453- |

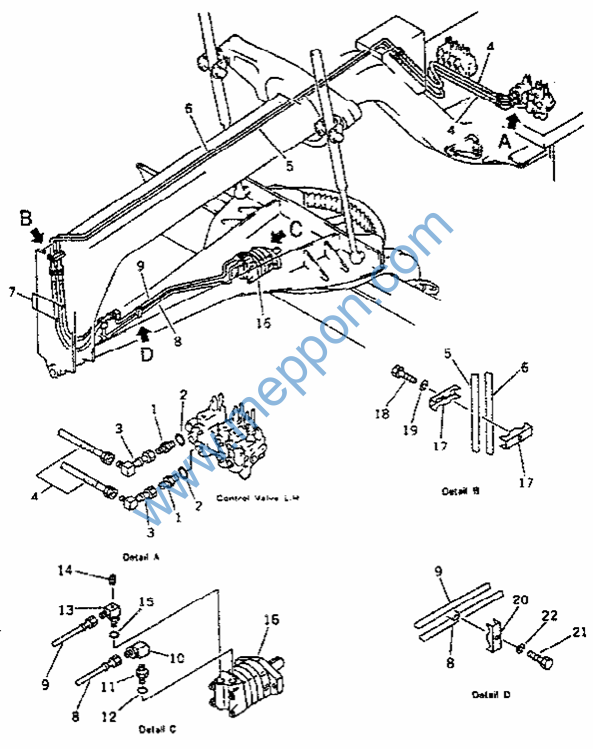

FIG NO.6441 液压管路(回转控制管路) HYDRAULIC PIPING(FOR CIRCLE REVOLUTION)
FIG NO.6441 液压管路(回转控制管路) HYDRAULIC PIPING(FOR CIRCLE REVOLUTION)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.19A-1 |
1 |
接头体 |
Nipple |
2 |
22030453- |
|
2 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
2 |
22030453- |
|
3 |
190C.19A.12 |
1 |
油管 |
Tube |
2 |
22030453- |
|
4 |
B-Q020300-00006 |
1 |
软管总成 12.5-1000 Hose |
2 |
22030453- |
||
5 |
190C.19E.3 |
1 |
油管 |
Tube |
1 |
22030453- |
|
6 |
190C.19E.6 |
1 |
油管 |
Tube |
1 |
22030453- |
|
7 |
B-Q020290-00006 |
1 |
软管总成 12.5-1100 Hose |
2 |
22030453- |
||
8 |
190C.20A.6 |
1 |
油管 |
Tube |
1 |
22030453- |
|
9 |
190C.20A.5 |
1 |
油管 |
Tube |
1 |
22030453- |
|
10 |
190C.20A.7 |
1 |
接头体 |
Elbow |
1 |
22030453- |
|
11 |
190C.19A-10 |
1 |
接头体 |
Union |
1 |
22030453- |
|
12 |
B-Q020510-00003 |
1 |
专用 O 形圈 16.7×3.4 O-Ring |
1 |
22030453- |
||
13 |
190C.20A.8 |
1 |
接头体 |
Elbow |
1 |
22030453- |
|
14 |
B-Q020360-00002 |
1 |
锥形螺塞 AR1/8 Plug |
2 |
22030453- |
||
15 |
B-Q020510-00003 |
1 |
专用 O 形圈 16.7×3.4 O-Ring |
1 |
22030453- |
||
16 |
W-17-00010 |
1 |
液压马达|JS-130 Motor |
1 |
22030453- |
||
17 |
190C.19A-2 |
1 |
座 |
Clip |
2 |
22030453- |
|
18 |
B-G057820-00012 |
1 |
螺栓 M10×45 ZnD Bolt |
1 |
22030453- |
||
19 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
1 |
22030453- |
|
20 |
190C.19A-8 |
1 |
座 |
Clip |
1 |
22030453- |
|
21 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
1 |
22030453- |
||
22 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
1 |
22030453- |
