SINOMACH CHANGLIN PY220C-5 motor grader parts catalog 27
工作装置
WORK EQUIPMENT
70-1

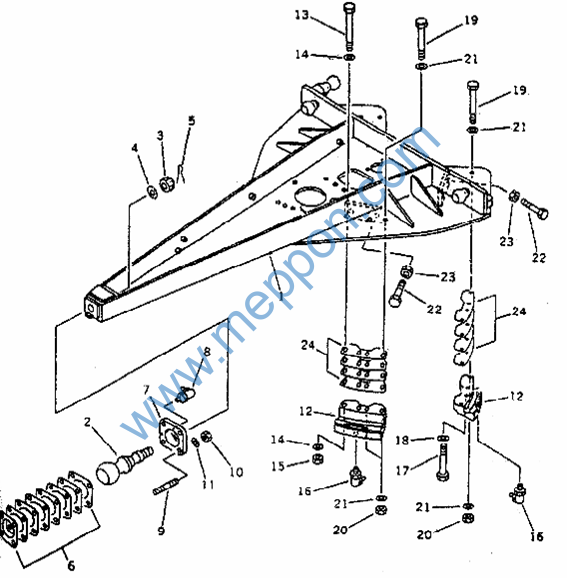

FIG.7001 牵引架 DRAWBER
FIG.7001 牵引架 DRAWBER
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
||
1 |
牵引架总成 Drawbar Ass’Y |
1 |
22030453- |
|||||
1 |
190C.13.1 |
1 |
.牵引架 |
.Drawbar |
1 |
22030453- |
||
2 |
190C.13-1 |
1 |
.球铰接头 |
.Stud, Ball |
1 |
22030453- |
||
3 |
190C.13-35 |
1 |
.螺母 |
.Nut |
1 |
22030453- |
||
4 |
190C.13-2 |
1 |
.垫圈 |
.Washer |
1 |
22030453- |
||
5 |
B-G000910-00067 |
1 |
.开口销 8×80 ZnD .Pin, Cotter |
1 |
22030453- |
|||
6 |
220C.13-2 220C.13-3 220C.13-4 |
1 1 1 |
.调整垫一 .调整垫二 .调整垫三 |
.Shim .Shim .Shim |
Ass’Y Ass’Y Ass’Y |
2 4 5 |
22030453- 22030453- 22030453- |
|
7 |
220C.13-1 |
1 |
.连接法兰 |
.Joint |
1 |
22030453- |
||
8 |
B-J07940B-00001 |
1 |
.油杯 45。M10×1 .Fitting, Grease |
1 |
22030453- |
|||
9 |
B-G008980-00011 |
1 |
.螺柱 M24×55-10.9 ZnD .Stud |
4 |
22030453- |
|||
10 |
B-G061700-00023 |
1 |
.螺母 M24 ZnD .Nut |
4 |
22030453- |
|||
11 |
B-Q020490-00015 |
1 |
.垫圈 24 |
.Washer |
4 |
22030453- |
||
12 |
190C.13-10 |
1 |
.引导架 |
.Guide |
4 |
22030453- |
||
– – |
. . |
– |
||||||
14 |
B-Q020490-00011 |
1 |
.垫圈 20 |
.Washer |
4 |
22030453- |
||
15 |
B-G061700-00018 |
1 |
.螺母 M20 ZnD .Nut |
2 |
22030453- |
|||
16 |
B-J07940B-00001 |
1 |
.油杯 45。M10×1 .Fitting, Grease |
4 |
22030453- |
|||
– – |
. . . |
– |
||||||
18 |
B-Q020490-00011 |
1 |
.垫圈 20 |
.Washer |
1 |
22030453- |
||
– – |
. . . |
– |
||||||
20 |
B-G061700-00018 |
1 |
.螺母 M20 ZnD .Nut |
9 |
22030453- |
|||
21 |
B-Q020490-00011 |
1 |
.垫圈 20 |
.Washer |
18 |
22030453- |
||
– – |
. . . |
– |
||||||
23 |
B-G061700-00023 |
1 |
. M24 ZnD |
.Nut |
8 |
22030453- |
||
24 |
190C.13-8 190C.13-9 |
1 1 |
.调整垫 .调整垫 |
.Shim .Shim |
16 16 |
22030453- 22030453- |
FIG.7021 刮土板提升机构 BLADE LIFTER
FIG.7021 刮土板提升机构 BLADE LIFTER
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
连接架总成 Bracket Ass’Y |
1 |
22030453- |
||||
1 |
190C.13-7 |
1 |
.连接架 |
.Bracket |
1 |
22030453- |
|
2 |
190C.13.7 |
1 |
.下支架 |
.Bracket |
1 |
22030453- |
|
3 |
190C.13.7-2 |
1 |
.球铰 |
.STUD,BALL |
1 |
22030453- |
|
4 |
190C.13-6 |
1 |
.垫片 |
.Shim |
8 |
22030453- |
|
5 |
190C.13-5 |
1 |
.螺栓 |
.Bolt |
4 |
22030453- |
|
6 |
B-Q020490-00015 |
1 |
.垫圈 24 |
.Washer |
8 |
22030453- |
|
7 |
B-G061700-00023 |
1 |
.螺母 M24 ZnD .Nut |
4 |
22030453- |
||
8 |
B-J07940A-00001 |
1 |
.油杯 M10×1 .Fitting, Grease |
2 |
22030453- |
||
9 |
B-J07940B-00001 |
1 |
.油杯 45。M10×1 .Fitting, Grease |
3 |
22030453- |
||
10 |
190C.13-17 |
1 |
.衬套 |
.Bushing |
4 |
22030453- |
|
11 |
190C.13.8 |
1 |
.内防尘圈 |
.Seal, Dust |
4 |
22030453- |
|
12 |
190C.13-18 |
1 |
.球铰接头 |
.Yoke |
2 |
22030453- |
|
13 |
190C.13-14 |
1 |
.压盖 |
.Cap |
4 |
22030453- |
|
14 |
B-G057820-00042 |
1 |
.螺栓 M12×55-10.9 ZnD .Bolt |
8 |
22030453- |
||
15 |
B-Q020490-00003 |
1 |
.垫圈 12 |
.Washer |
8 |
22030453- |
|
16 |
190C.13-15 |
1 |
.衬套 |
Bushing |
4 |
22030453- |
|
17 |
190C.6.2 |
1 |
.内防尘圈 |
Seal, Dust |
4 |
22030453- |
|
18 |
190C.13-13 |
1 |
.销 |
Pin, Spring |
4 |
22030453- |
|
19 |
B-J07940B-00001 |
1 |
.油杯 45。M10×1 Fitting, Grease |
4 |
22030453- |
||
20 |
190C.13-16 |
1 |
.止动垫 |
Holder |
2 |
22030453- |
|
21 |
B-G057830-00069 |
1 |
.螺栓 M16×35-10.9 ZnD Bolt |
4 |
22030453- |
||
22 |
B-Q020490-00007 |
1 |
.垫圈 16 |
Washer |
4 |
22030453- |
|
23 |
190C.13-3 |
1 |
.衬套 |
Bushing |
1 |
22030453- |
|
24 |
190C.13-4 |
1 |
.衬套 |
Bushing |
1 |
22030453- |
FIG.7031 回转齿轮 CIRCLE REVERSE GEAR(1/2)
