SINOMACH CHANGLIN PY220C-5 motor grader parts catalog 28
FIG.7031 回转齿轮 CIRCLE REVERSE GEAR(1/2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
||
190C.27 |
1 |
回转齿轮总成 Gear Ass’Y Circle Reverse |
1 |
22030453- |
||||
1 |
190C.27-13 |
1 |
.箱体 |
.Case |
1 |
22030453- |
||
2 |
190C.27-10 |
1 |
.盖 |
.Cover |
1 |
22030453- |
||
3 |
B-G057810-00009 |
1 |
.螺栓 M10×30 ZnD .Bolt |
8 |
22030453- |
|||
4 |
B-Q020490-00001 |
1 |
.垫圈 10 |
.Washer, Spring |
8 |
22030453- |
||
5 |
B-Q020710-00035 |
1 |
.O 形圈 230×5.7 .O-Ring |
1 |
22030453- |
|||
6 |
B-J010010-00006 |
1 |
.螺塞 M27×2 .Plug |
1 |
22030453- |
|||
7 |
B-J009820-00008 |
1 |
.垫圈 27 |
.Washer |
1 |
22030453- |
||
8 |
B-J010010-00002 |
1 |
.螺塞 M18×1.5 .Plug |
1 |
22030453- |
|||
9 |
B-J009820-00004 |
1 |
.垫圈 18 |
.Washer |
1 |
22030453- |
||
10 |
W-12-00046 |
1 |
.衬套 SF-1;6540 .Bushing |
1 |
22030453- |
|||
11 |
B-G09877A-00029 |
1 |
.油封 FB62×85×12 .Seal, Oil |
1 |
22030453- |
|||
12 |
190C.27-15 |
1 |
.衬套 |
.Bushing |
1 |
22030453- |
||
13 |
190C.27-20 |
1 |
.板 |
.Plate |
1 |
22030453- |
||
14 |
B-G001190-00003 |
1 |
.销 A10×24 .Pin, Dowel |
2 |
22030453- |
|||
15 |
B-Q020710-00015 |
1 |
.O 形圈 135×3.1 .O-Ring |
1 |
22030453- |
|||
16 |
190C.27-5 |
1 |
.端盖 |
.Housing |
1 |
22030453- |
||
17 |
190C.27-4 190C.27-3 190C.27-2 |
1 1 1 |
.调整垫片 .调整垫片 .调整垫片 |
.Shim .Shim .Shim |
Ass’Y Ass’Y Ass’Y |
8 12 4 |
22030453- 22030453- 22030453- |
|
18 |
190C.27-6 |
1 |
.O 型圈 |
.O-Ring |
1 |
22030453- |
||
19 |
B-G000700-00007 |
1 |
.螺钉 M10×35 .Bolt |
4 |
22030453- |
|||
20 |
B-Q020490-00001 |
1 |
.垫圈 10 |
.Washer |
4 |
22030453- |
||
21 |
B-G008980-00007 |
1 |
.螺柱 M12×35-8.8 ZnD .Stud |
4 |
22030453- |
|||
22 |
B-G061700-00007 |
1 |
.螺母 M12 ZnD .Nut |
4 |
22030453- |
|||
23 |
B-Q020490-00003 |
1 |
.垫圈 12 |
.Washer |
4 |
22030453- |
||
24 |
190C.27-12 |
1 |
.销 |
.Pin |
2 |
22030453- |
||
25 |
B-G057830-00112 |
1 |
.螺栓 M24×55-10.9ZnD .Bolt |
4 |
22030453- |
|||
26 |
B-Q020490-00015 |
1 |
.垫圈 24 |
.Washer |
4 |
22030453- |

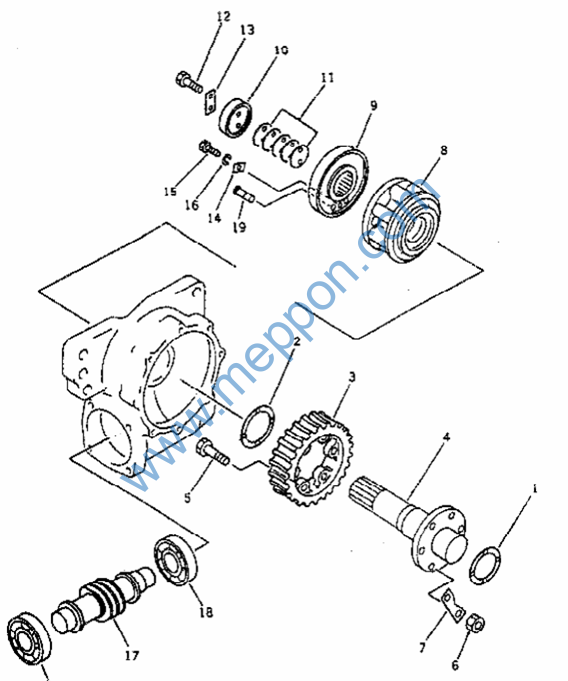

FIG.7033 回转齿轮 CIRCLE REVERSE GEAR(2/2)
FIG.7033 回转齿轮 CIRCLE REVERSE GEAR(2/2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
190C.27 |
1 |
回转齿轮总成 Gear Ass’Y Circle Reverse |
1 |
22030453- |
|||
1 |
190C.27-9 |
1 |
.垫片 |
.Washer |
1 |
22030453- |
|
2 |
190C.27-8 |
1 |
.垫片 |
.Washer |
1 |
22030453- |
|
3 |
190C.27-14 |
1 |
.蜗轮 |
.Wheel, Worm |
1 |
22030453- |
|
4 |
190C.27-11 |
1 |
.轴 |
.Shaft |
1 |
22030453- |
|
5 |
B-Q020400-00001 |
1 |
.螺栓 M14×1.5×55 ZnD .Bolt |
6 |
22030453- |
||
6 |
B-G061710-00007 |
1 |
.螺母 M14×1.5 .Nut |
6 |
22030453- |
||
7 |
190C.27-7 |
1 |
.锁片 |
.Lock |
3 |
22030453- |
|
8 |
190C.27-16 |
1 |
.齿轮 |
.Gear |
1 |
22030453- |
|
9 |
190C.27-17 |
1 |
.接头 |
.Joint |
1 |
22030453- |
|
10 |
190C.27-23 |
1 |
.轴端挡圈 |
.Holder |
1 |
22030453- |
|
11 |
190C.27-18 |
1 |
.调整垫片 |
.Shim |
8 |
22030453- |
|
12 |
B-G057810-00020 |
1 |
.螺栓 M12×35ZnD .Bolt |
2 |
22030453- |
||
13 |
190C.27-22 |
1 |
.轴端止垫 |
.Lock |
1 |
22030453- |
|
14 |
190C.27-21 |
1 |
.板 |
.Plate |
1 |
22030453- |
|
15 |
B-G057810-00053 |
1 |
.螺栓 M8×20 .Bolt |
1 |
22030453- |
||
16 |
B-Q020490-00023 |
1 |
.垫圈 8 |
.Washer |
1 |
22030453- |
|
17 |
190C.27-1 |
1 |
.蜗杆 |
.Gear, Worm |
1 |
22030453- |
|
18 |
B-G002970-00006 |
1 |
.圆锥滚子轴承 30310 .Bearing |
2 |
22030453- |
||
19 |
190C.27-19 |
1 |
.销 |
.Pin, Shear |
1 |
22030453- |

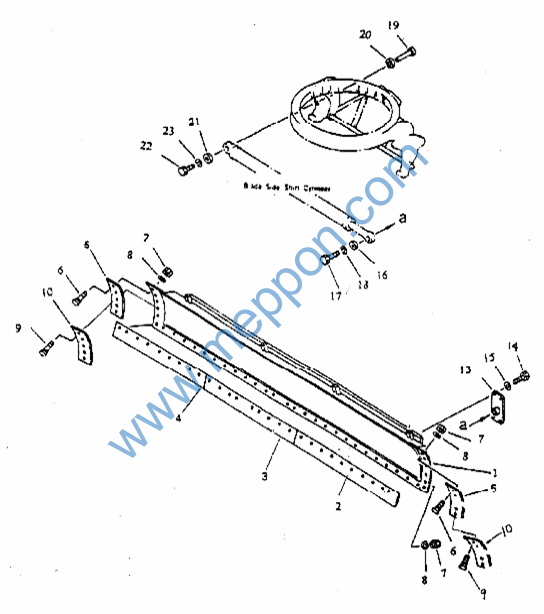

FIG.7103 刮土板 BLADE
FIG.7103 刮土板 BLADE
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
Part |
称 Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
220C.13.1 |
1 |
刮土板 |
Blade |
1 |
22030453- |
||
2 |
190C.13-37 |
1 |
铲刃板 |
Edge |
1 |
22030453- |
||
3 |
190C.13-32 |
1 |
铲刃板 |
Edge |
1 |
22030453- |
||
4 |
190C.13-38 |
1 |
铲刃板 |
Edge |
1 |
22030453- |
||
5 |
190C.13-33 |
1 |
边刃板 |
Edge,Side |
2 |
22030453- |
||
6 |
220C.13-6 |
1 |
螺栓 |
Bolt |
10 |
22030453- |
||
7 |
190C.13-27 |
1 |
螺母 |
Nut |
40 |
22030453- |
||
8 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
40 |
22030453- |
||
9 |
220C.13-7 |
1 |
螺栓 |
Bolt |
30 |
22030453- |
||
10 |
220C.13-5 |
1 |
边刃板 |
Edge,Side |
2 |
22030453- |
||
13 |
190C.13.4 |
1 |
支架 |
Bracket |
1 |
22030453- |
||
14 |
B-G057830-00073 |
1 |
螺栓 M16×40 |
ZnD |
Bolt |
4 |
22030453- |
|
15 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
4 |
22030453- |
||
16 |
190C.13-22 |
1 |
垫 |
Washer |
1 |
22030453- |
||
17 |
B-G057830-00030 |
1 |
螺栓 M12×25 |
ZnD |
Bolt |
1 |
22030453- |
|
18 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
1 |
22030453- |
||
19 |
190C.13-24 |
1 |
轴 |
Shaft |
1 |
22030453- |
||
20 |
190C.13-23 |
1 |
轴环 |
Collapsible |
1 |
22030453- |
||
21 |
190C.13-22 |
1 |
垫 |
Washer |
1 |
22030453- |
||
22 |
B-G057830-00030 |
1 |
螺栓 M12×25 |
ZnD |
Bolt |
1 |
22030453- |
|
23 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
1 |
22030453- |
70-12
