SINOMACH CHANGLIN PY220C-5 motor grader parts catalog 32
选装件
OPTIONAL PARTS
90-1

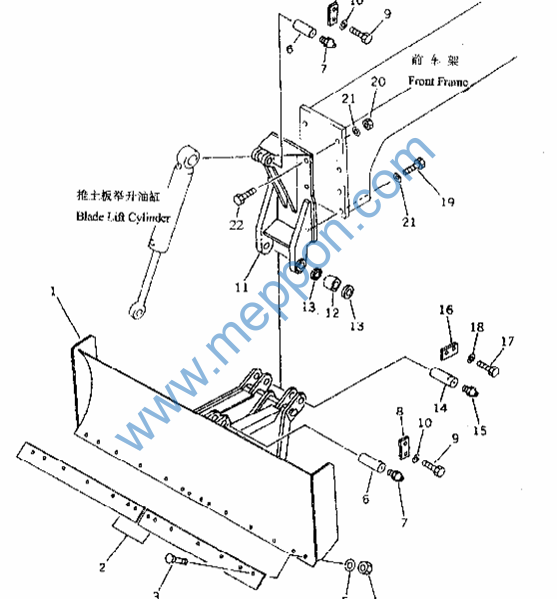

FIG.9101 前推土板 FRONT BLADE
FIG.9101 前推土板 FRONT BLADE
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.34.2 |
1 |
推土板 |
Blade |
1 |
22030453- |
Y |
2 |
190C.34-1 |
1 |
铲刃板 |
Edge |
2 |
22030453- |
Y |
3 |
190C.13-26 |
1 |
螺栓 |
Bolt |
14 |
22030453- |
Y |
4 |
190C.13-27 |
1 |
螺母 |
Nut |
14 |
22030453- |
Y |
5 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
14 |
22030453- |
Y |
6 |
190C.34-2 |
1 |
销轴 |
Pin |
3 |
22030453- |
Y |
7 |
B-J07940A-00001 |
1 |
油杯 M10×1 Grease Fitting |
3 |
22030453- |
Y |
|
8 |
190C.13-46 |
1 |
锁片 |
Lock |
3 |
22030453- |
Y |
9 |
B-G057830-00030 |
1 |
螺栓 M12×25ZnD Bolt |
6 |
22030453- |
Y |
|
10 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
6 |
22030453- |
Y |
11 |
190C.34.1 |
1 |
支架 |
Bracket |
1 |
22030453- |
Y |
12 |
190C.19A.23-4 |
1 |
轴套 |
Bushing |
4 |
22030453- |
Y |
13 |
190C.19A.23.3 |
1 |
内防尘圈 |
Dust Seal |
8 |
22030453- |
Y |
14 |
190C.34-2 |
1 |
销轴 |
Pin |
1 |
22030453- |
Y |
15 |
B-J07940A-00001 |
1 |
油杯 M10×1 Grease Fitting |
1 |
22030453- |
Y |
|
16 |
190C.13-46 |
1 |
锁片 |
Lock |
1 |
22030453- |
Y |
17 |
B-G057830-00030 |
1 |
螺栓 M12×25ZnD Bolt |
2 |
22030453- |
Y |
|
18 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
2 |
22030453- |
Y |
19 |
B-G057830-00118 |
1 |
螺栓 M24×70-10.9ZnD Bolt |
4 |
22030453- |
Y |
|
20 |
B-G061700-00021 |
1 |
螺母 M24 |
Nut |
4 |
22030453- |
Y |
21 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
12 |
22030453- |
Y |
22 |
B-G057820-00126 |
1 |
螺栓 M24×100-10.9ZnD Bolt |
4 |
22030453- |
Y |

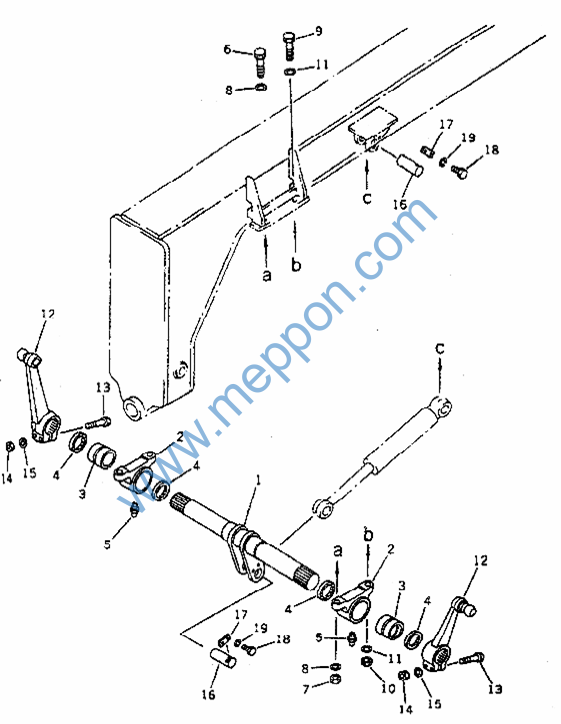

FIG.9103 前松土器总成( 一) SCARIFIER SYSTEM(1)
FIG.9103 前松土器总成( 一) SCARIFIER SYSTEM(1)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.29.4 |
1 |
主轴 |
Shaft |
1 |
22030453- |
Y |
2 |
190C.29-3 |
1 |
支座 |
Support |
2 |
22030453- |
Y |
3 |
190C.29-2 |
1 |
衬套 |
Bushing |
2 |
22030453- |
Y |
4 |
190C.29.5 |
1 |
内防尘圈 |
Dust Seal |
4 |
22030453- |
Y |
5 |
B-J07940A-00001 |
1 |
油杯 M10×1 Grease Fitting |
2 |
22030453- |
Y |
|
6 |
B-G057820-00100 |
1 |
螺栓 M20×100ZnD Bolt |
2 |
22030453- |
Y |
|
7 |
B-G061700-00018 |
1 |
螺母 M20ZnD |
Nut |
2 |
22030453- |
Y |
8 |
B-Q020490-00011 |
1 |
垫圈 20 |
Washer |
4 |
22030453- |
Y |
9 |
B-G057850-00031 |
1 |
螺栓 M20×1.5×90ZnD Bolt |
2 |
22030453- |
Y |
|
10 |
B-G061710-00014 |
1 |
螺母 M20×1.5ZnD Nut |
2 |
22030453- |
Y |
|
11 |
B-Q020490-00011 |
1 |
垫圈 20 |
Washer |
4 |
22030453- |
Y |
12 |
190C.29.6 |
1 |
连杆 |
Arm |
2 |
22030453- |
Y |
13 |
B-G057820-00073 |
1 |
螺栓 M16×120ZnD Bolt |
4 |
22030453- |
Y |
|
14 |
B-G061700-00014 |
1 |
螺母 M16ZnD |
Bolt |
4 |
22030453- |
Y |
15 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
4 |
22030453- |
Y |
16 |
190C.29-11 |
1 |
销轴 |
Pin |
2 |
22030453- |
Y |
17 |
190C.13-46 |
1 |
锁片 |
Lock |
2 |
22030453- |
Y |
18 |
B-G057830-00037 |
1 |
螺栓 M12×35ZnD Bolt |
4 |
22030453- |
Y |
|
19 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
4 |
22030453- |
Y |

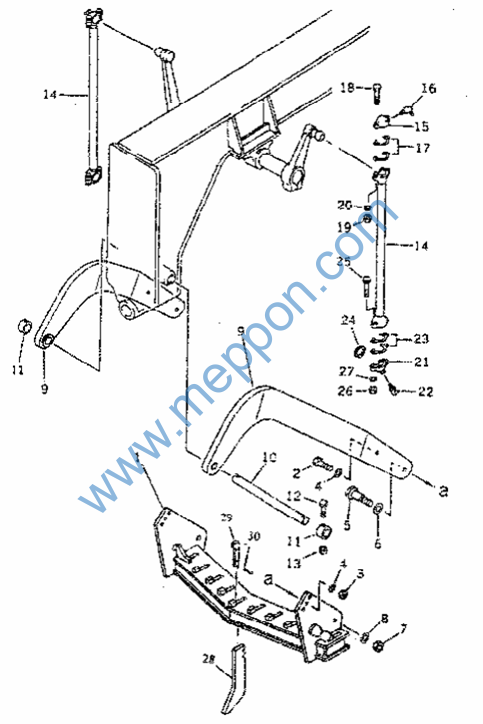

FIG.9105 前松土器总成 (二) SCARIFIER SYSTEM(2)
