SINOMACH CHANGLIN PY220C-5 motor grader parts catalog 33
FIG.9105 前松土器总成 (二) SCARIFIER SYSTEM(2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 Part |
称 Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
190C.29.3 |
1 |
支架 |
Body |
1 |
22030453- |
Y |
2 |
B-G057820-00127 |
1 |
螺栓 M24×100ZnD |
Bolt |
2 |
22030453- |
Y |
3 |
B-G061700-00023 |
1 |
螺母 M24ZnD |
Nut |
2 |
22030453- |
Y |
4 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
4 |
22030453- |
Y |
5 |
190C.29-1 |
1 |
螺栓 |
Bolt |
2 |
22030453- |
Y |
6 |
B-Q020490-00019 |
1 |
垫圈 30 |
Washer |
2 |
22030453- |
Y |
7 |
B-G061700-00024 |
1 |
螺母 M27ZnD |
Nut |
2 |
22030453- |
Y |
8 |
B-Q020490-00017 |
1 |
垫圈 27 |
Washer |
2 |
22030453- |
Y |
9 |
190C.29.1 190C.29.2 |
1 1 |
左拉杆 右拉杆 |
Left Drawbar Right Drawbar |
1 1 |
22030453- 22030453- |
Y Y |
10 |
190C.29-9 |
1 |
轴 |
Shaft |
1 |
22030453- |
Y |
11 |
190C.29-10 |
1 |
套筒 |
Collar |
2 |
22030453- |
Y |
12 |
B-G057820-00060 |
1 |
螺栓 M14×100ZnD |
Bolt |
2 |
22030453- |
Y |
13 |
B-G061700-00010 |
1 |
螺母 M14ZnD |
Nut |
2 |
22030453- |
Y |
14 |
190C.29.9 |
1 |
杆 |
Rod |
2 |
22030453- |
Y |
15 |
190C.29-8 |
1 |
球接 |
Cap |
2 |
22030453- |
Y |
16 |
B-J07940B-00004 |
1 |
油杯 90。M10×1 |
Grease Fitting |
2 |
22030453- |
Y |
17 |
190C.29-7 |
1 |
垫片 |
Shim |
10 |
22030453- |
Y |
18 |
B-G057820-00086 |
1 |
螺栓 M16×65ZnD |
Bolt |
4 |
22030453- |
Y |
19 |
B-G061700-00014 |
1 |
螺母 M16ZnD |
Nut |
4 |
22030453- |
Y |
20 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
4 |
22030453- |
Y |
21 |
190C.29.8 |
1 |
球接 |
Cap |
2 |
22030453- |
Y |
22 |
B-J07940B-00004 |
1 |
油杯 90。M10×1 |
Grease Fitting |
2 |
22030453- |
Y |
23 |
190C.29-4 |
1 |
垫片 |
Shim |
10 |
22030453- |
Y |
24 |
190C.29.7 |
1 |
防尘圈 |
Dust Seal |
2 |
22030453- |
Y |
25 |
B-G057820-00086 |
1 |
螺栓 M16 ×65ZnD |
Bolt |
4 |
22030453- |
Y |
26 |
B-G061700-00014 |
1 |
螺母 M16ZnD |
Nut |
4 |
22030453- |
Y |
27 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
4 |
22030453- |
Y |
28 |
190C.29-5 |
1 |
齿 |
Tooth |
11 |
22030453- |
Y |
29 |
190C.29-6 |
1 |
楔块 |
Wedge |
11 |
22030453- |
Y |
30 |
B-G000910-00063 |
1 |
销 8×50ZnD |
Pin |
11 |
22030453- |
Y |
FI NO.9251 前推土板油缸 FRONT BLADE CYLINDER

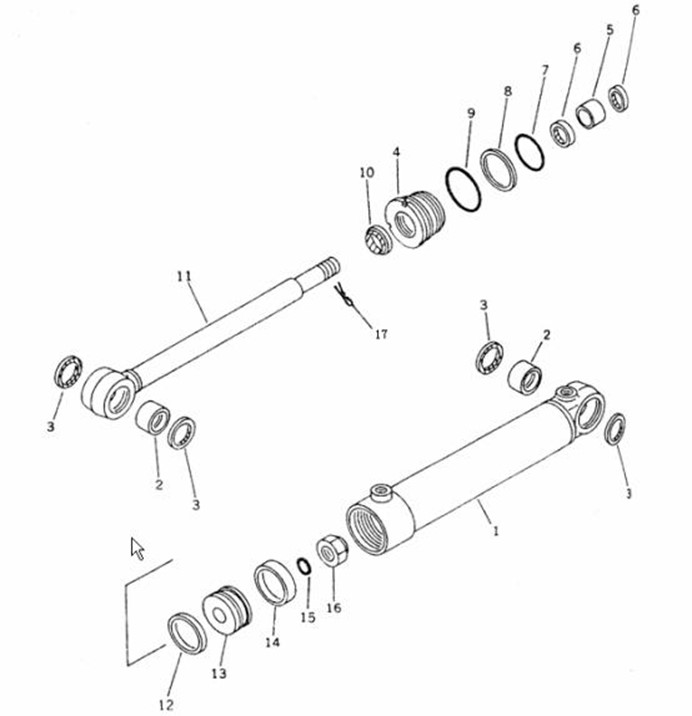

FIG NO.9251 前推土板油缸 FRONT BLADE CYLINDER
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
190C.32A.1 |
1 |
前推土板油缸 Front Blade Cylinder |
1 |
22030453- |
Y |
||
1 |
190C.32A.1.2 |
1 |
缸体 |
Cylinder |
1 |
22030453- |
|
2 |
190C.32A.1-1 |
1 |
轴套 |
Bushing |
2 |
22030453- |
|
3 |
190C.19A.23.3 |
1 |
内防尘圈 |
Seal Dust |
4 |
22030453- |
|
4 |
190C.32A.1-2 |
1 |
缸头 |
Head Cylinder |
1 |
22030453- |
|
5 |
190C.32A.1-3 |
1 |
支承环 |
Bushing |
1 |
22030453- |
|
6 |
B-G10708A-00014 |
1 |
轴用密封圈 Y45×55×8 Packing Rod |
2 |
22030453- |
||
7 |
B-Q020710-00103 |
1 |
O 形圈 90×3.1 O-Ring |
1 |
22030453- |
||
8 |
B-Q020780-00006 |
1 |
挡环 A90×85 Ring Snap |
1 |
22030453- |
||
9 |
B-Q020710-00106 |
1 |
O 形圈 95×3.1 O-Ring |
1 |
22030453- |
||
10 |
B-G10708C-00009 |
1 |
防尘圈 FC45×53×5 Seal Dust |
1 |
22030453- |
||
11 |
190C.32A.1.1 |
1 |
活塞杆 |
Rod Piston |
1 |
22030453- |
|
12 |
W-15-00067 |
1 |
格莱圈 0900|S-55044 Ring Piston |
1 |
22030453- |
||
13 |
190C.32A.1-4 |
1 |
活塞 |
Piston |
1 |
22030453- |
|
14 |
190C.32A.1-5 |
1 |
支承环 |
Ring Wear |
1 |
22030453- |
|
15 |
B-Q020710-00053 |
1 |
O 形圈 35×3.1 O-Ring |
1 |
22030453- |
||
16 |
B-G094570-00008 |
1 |
螺母 M30×3 ZnD Nut |
1 |
22030453- |
||
17 |
B-G000910-00059 |
1 |
销 6.3x60ZnD Cotter pin |
1 |
22030453- |
FIG NO.9253 前松土器油缸 SCARIFIER CYLINDER
FIG NO.9253 前松土器油缸 SCARIFIER CYLINDER
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 Part |
称 Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 |
190C.33A.5 190C.33A.5.2 190C.32A.1-1 190C.19A.23.3 B-J07940A-00001 190C.33A.5-1 B-G10708A-00006 190C.33A.5-3 B-G10708C-00010 B-Q020710-00103 B-Q020710-00106 190C.33A.5.1 B-Q020710-00057 W-15-00067 190C.33A.5-2 190C.32A.1-5 B-G094570-00005 B-G000910-00059 |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
前松土器油缸 缸体 轴套 内防尘圈 油杯M10×1 导向套 轴用密封圈Y50×60×8 支承圈 防尘圈 FC50×58×5 O 形圈 90×5.7 O 形圈 95×3.1 活塞杆 O 形圈 36×3.5 格莱圈 0900|S-55044 活塞 支承圈 螺母 M36×2ZnD 销 6.3×60ZnD |
Cylinder Ass’Y Cylinder Bushing Seal, Dust Fitting, Grease Head, Cylinder Packing, Rod Bushing Seal, Dust O-Ring O-Ring Rod, Piston O-Ring Ring, Piston Piston Ring, Wear Nut Pin, Snap |
1 1 2 4 2 1 2 1 1 1 1 1 1 1 1 1 1 1 |
22030453- 22030453- 22030453- 22030453- 22030453- 22030453- 22030453- 22030453- 22030453- 22030453- 22030453- 22030453- 22030453- 22030453- 22030453- 22030453- 22030453- 22030453- |
Y |

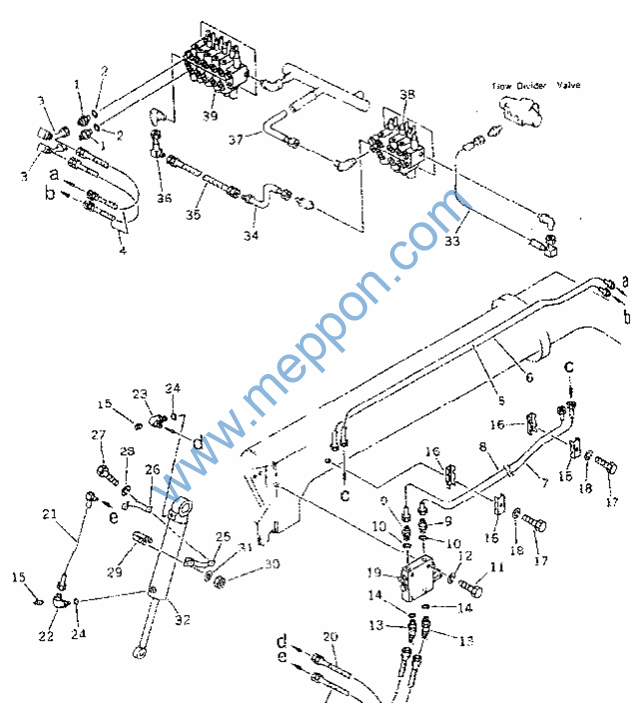

FIG NO.9301 前推土板液压管路 FRONT BLADE PIPING
