SINOMACH CHANGLIN PY220C-5 motor grader parts catalog 34

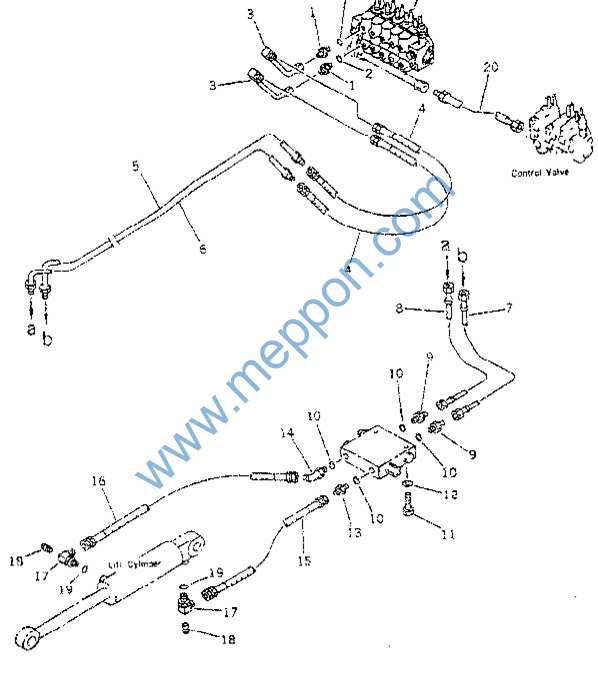

FIG NO.9301 前推土板液压管路 FRONT BLADE PIPING
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 Part |
称 Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
190C.19A-1 |
1 |
接头体 |
Nipple |
2 |
22030453- |
Y |
2 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
2 |
22030453- |
Y |
3 |
190C.32A.9 |
1 |
油管 |
Tube |
2 |
22030453- |
Y |
4 |
B-Q020280-00002 |
1 |
软管总成 10-1100 |
Hose |
2 |
22030453- |
Y |
5 |
190C.32A.7 |
1 |
油管 |
Tube |
2 |
22030453- |
Y |
6 |
190C.32A.8 |
1 |
油管 |
Tube |
1 |
22030453- |
Y |
7 |
190C.32A.6 |
1 |
油管 |
Tube |
1 |
22030453- |
Y |
8 |
190C.32A.5 |
1 |
油管 |
Tube |
1 |
22030453- |
Y |
9 |
190C.19A-10 |
1 |
接头体 22A |
Union |
2 |
22030453- |
Y |
10 |
B-Q020510-00002 |
1 |
O 形圈 16.7×3.4 |
O-Ring |
2 |
22030453- |
Y |
11 |
B-G057820-00165 |
1 |
螺栓 M8×60 ZnD |
Bolt |
2 |
22030453- |
Y |
12 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
22030453- |
Y |
13 |
190C.10E.14 |
1 |
接头体 |
Elbow |
2 |
22030453- |
Y |
14 |
B-Q020510-00002 |
1 |
O 形圈 16.7×3.4 |
O-Ring |
2 |
22030453- |
Y |
15 |
B-Q020360-00002 |
1 |
螺塞 AR1/8 |
Plug |
2 |
22030453- |
Y |
16 |
190C.19A-7 |
1 |
管夹 |
Clip |
4 |
22030453- |
Y |
17 |
B-G057820-00015 |
1 |
螺栓 M10×50 ZnD |
Bolt |
2 |
22030453- |
Y |
18 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
2 |
22030453- |
Y |
19 |
190C.32A.4 |
1 |
液控单向阀 |
Pilot Check Valve |
1 |
22030453- |
Y |
20 |
B-Q020290-00003 |
1 |
软管总成 10-700 |
Hose |
1 |
22030453- |
Y |
21 |
190C.32A.2 |
1 |
油管 |
Tube |
1 |
22030453- |
Y |
22 |
190C.19A.35 |
1 |
接头体 |
Elbow |
1 |
22030453- |
Y |
23 |
190C.19A.35 |
1 |
接头体 |
Elbow |
1 |
22030453- |
Y |
24 |
B-Q020510-00002 |
1 |
O 形圈 16.7×3.4 |
O-Ring |
2 |
22030453- |
Y |
25 |
190C.32A.3 |
1 |
支架 |
Band |
1 |
22030453- |
Y |
26 |
190C.32A-1 |
1 |
板 |
Band |
1 |
22030453- |
Y |
27 |
B-G057830-00146 |
1 |
螺栓 M8×30 ZnD |
Bolt |
2 |
22030453- |
Y |
28 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
22030453- |
Y |
29 |
B-Q020120-00001 |
1 |
U 形管夹 A16 |
Clip |
1 |
22030453- |
Y |
30 |
B-G061700-00036 |
1 |
螺母 M8.ZnD |
Nut |
2 |
22030453- |
Y |
31 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
22030453- |
Y |
32 |
190C.32A.1 |
1 |
前推土板油缸 |
Cylinder Ass’Y |
1 |
22030453- |
Y |
33 |
190C.14A.12 |
1 |
油管 |
Tube |
1 |
22030453- |
Y |
34 |
190C.14A.8 |
1 |
油管 |
Tube |
1 |
22030453- |
Y |
35 |
B-Q020280-00015 |
1 |
软管总成 16-330 |
Hose |
1 |
22030453- |
Y |
36 |
190C.14A.3 |
1 |
油管 |
Tube |
1 |
22030453- |
Y |
37 |
190C.14A.7 |
1 |
油管 |
Tube |
1 |
22030453- |
Y |
38 |
W-07-00025 |
1 |
多路换向阀|5000-D281 |
Control Valve Ass’Y, L.H |
1 |
22030453- |
Y |
39 |
W-07-00026 |
1 |
多路换向阀|5000-E129 |
Control Valve Ass’Y, R.H |
1 |
22030453- |
Y |
40 |
B-Q020290-00004 |
1 |
软管总成 10-800 |
Hose |
1 |
22030453- |
Y |
FIG NO. 9305 液压管路(前松土器)
HYDRAULIC PIPING (SCARIFIER CYLINDER LINE)
FIG NO. 9305 液压管路(前松土器)
HYDRAULIC PIPING (SCARIFIER CYLINDER LINE)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.19A-1 |
1 |
接头体 |
Nipple |
2 |
22030453- |
Y |
2 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
2 |
22030453- |
Y |
3 |
190C.32A.9 |
1 |
油管 |
Tube |
2 |
22030453- |
Y |
4 |
B-Q020300-00001 |
1 |
软管总成 10-1000 Hose |
2 |
22030453- |
Y |
|
5 |
190C.33A.4 |
1 |
油管 |
Tube |
1 |
22030453- |
Y |
6 |
190C.33A.3 |
1 |
油管 |
Tube |
1 |
22030453- |
Y |
7 |
190C.33A.2 |
1 |
油管 |
Tube |
1 |
22030453- |
Y |
8 |
190C.33A.1 |
1 |
油管 |
Tube |
1 |
22030453- |
Y |
9 |
190C.19A-10 |
1 |
接头体 |
Union |
2 |
22030453- |
Y |
10 |
B-Q020510-00002 |
1 |
O 形圈 16.7×3.4 O-Ring |
4 |
22030453- |
Y |
|
11 |
B-G057820-00165 |
1 |
螺栓 M8×60 ZnD Bolt |
2 |
22030453- |
Y |
|
12 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
22030453- |
Y |
13 |
190C.19A.18 |
1 |
接头体 |
Elbow |
1 |
22030453- |
Y |
14 |
190C.19A.18 |
1 |
接头体 |
Elbow |
1 |
22030453- |
Y |
15 |
B-Q020280-00004 |
1 |
软管总成 10-300 Hose |
1 |
22030453- |
Y |
|
16 |
B-Q020280-00008 |
1 |
软管总成 10-700 Hose |
1 |
22030453- |
Y |
|
17 |
190C.19A.34 |
1 |
接头体 |
Elbow |
2 |
22030453- |
Y |
18 |
B-Q020360-00002 |
1 |
螺塞 AR 1/8 Plug |
2 |
22030453- |
Y |
|
19 |
B-Q020510-00002 |
1 |
O 形圈 16.7×3.4 O-Ring |
2 |
22030453- |
Y |
|
20 |
190C.14A.8 |
1 |
油管 |
Tube |
1 |
22030453- |
Y |
21 |
W-07-00026 |
1 |
多路换向阀|5000-E129 Valve Ass’Y R.H. |
1 |
22030453- |
Y |

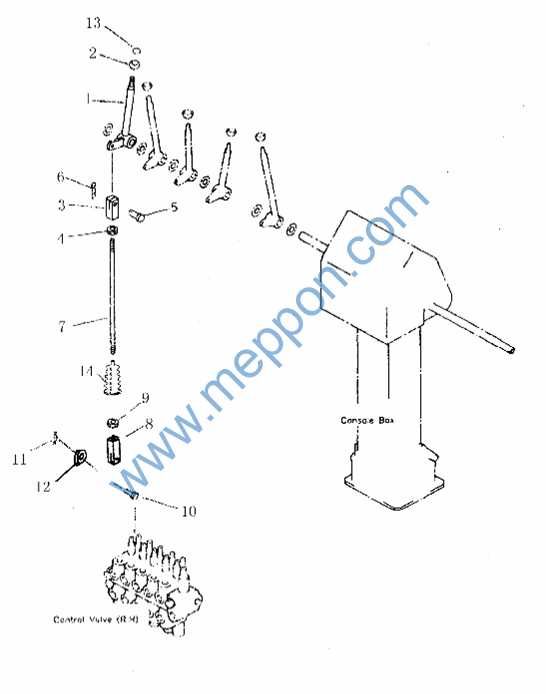

FIG NO.9401 前推土板操纵杆
HYDRAULIC CONTROL LEVER (FOR FRONT BLADE)
FIG NO.9401 前推土板操纵杆
HYDRAULIC CONTROL LEVER (FOR FRONT BLADE)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
190C.15A.2 |
1 |
操纵杆 |
LEVER |
1 |
22030453- |
Y |
2 |
190C.15A.5 |
1 |
球形柄 |
KNOB |
1 |
22030453- |
Y |
3 |
190C.15A-8 |
1 |
横夹 |
YOKE, L.H.THREAD |
1 |
22030453- |
Y |
4 |
B-G061720-00018 |
1 |
螺母 M8-L-ZnD |
NUT, L.H.THREAD |
1 |
22030453- |
Y |
5 |
B-G008820-00040 |
1 |
销轴 B8×22ZnD |
PIN |
1 |
22030453- |
Y |
6 |
190C.15A-17 |
1 |
开口销 |
PIN,SNAP |
1 |
22030453- |
Y |
7 |
190C.15A-13 |
1 |
连杆 |
ROD |
1 |
22030453- |
Y |
8 |
190C.15A-1 |
1 |
横夹 |
YOKE |
1 |
22030453- |
Y |
9 |
B-G061700-00036 |
1 |
螺母 M8 ZnD |
NUT |
1 |
22030453- |
Y |
10 |
190C.15A-2 |
1 |
销 |
PIN |
1 |
22030453- |
Y |
11 |
190C.15A-17 |
1 |
开口销 |
PIN, SNAP |
1 |
22030453- |
Y |
12 |
B-G008480-00010 |
1 |
垫圈 6ZnD |
SPACER |
1 |
22030453- |
Y |
13 |
190C.15D-1 |
1 1 |
标贴 |
PLATE, OPERATING |
1 |
22030453- |
Y |

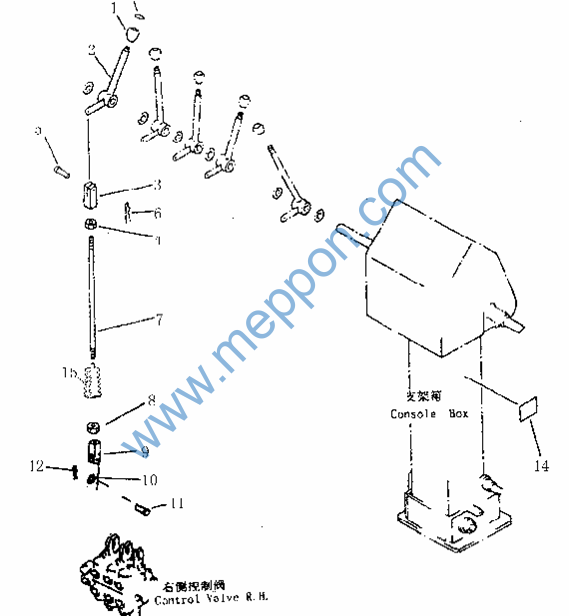

FIG NO.9403 前松土器液压操纵杆 HYDRAULIC CONTROL LEVER (FOR SCARIFIER)
