SINOMACH CHANGLIN PY220C-5 motor grader parts catalog 35
FIG NO.9403 前松土器液压操纵杆 HYDRAULIC CONTROL LEVER (FOR SCARIFIER)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.15A.5 |
1 |
球形柄 |
KNOB |
1 |
22030453- |
Y |
2 |
190C.15A.2 |
1 |
连杆 |
LEVER |
1 |
22030453- |
Y |
3 |
190C.15A-8 |
1 |
横夹(左螺纹) YOKE, L.H.THREAD |
1 |
22030453- |
Y |
|
4 |
B-G061720-00018 |
1 |
螺母 M8-L ZnD NUT, L.H.THREAD |
1 |
22030453- |
Y |
|
5 |
B-G008820-00040 |
1 |
销轴 B8×22 ZnD PIN |
1 |
22030453- |
Y |
|
6 |
190C.15A-17 |
1 |
弹性开口销 |
PIN, SNAP |
1 |
22030453- |
Y |
7 |
190C.15A-13 |
1 |
连杆 |
ROD |
1 |
22030453- |
Y |
8 |
B-G061700-00036 |
1 |
螺母 M8 ZnD |
NUT |
1 |
22030453- |
Y |
9 |
190C.15A-1 |
1 |
横夹 |
YOKE |
1 |
22030453- |
Y |
10 |
B-G008480-00010 |
1 |
垫圈 6 ZnD WASHER |
1 |
22030453- |
Y |
|
11 |
190C.15A-2 |
1 |
销 PIN |
1 |
22030453- |
Y |
|
12 |
190C.15A-17 |
1 |
弹性开口销 |
PIN, SNAP |
2 |
22030453- |
Y |
13 |
190C.15B-2 |
1 |
标牌 |
PLATE OPERATING |
1 |
22030453- |
Y |
14 |
190C.15B-1 |
1 1 |
标牌 |
PLATE OPERATING |
1 |
22030453- |
Y |

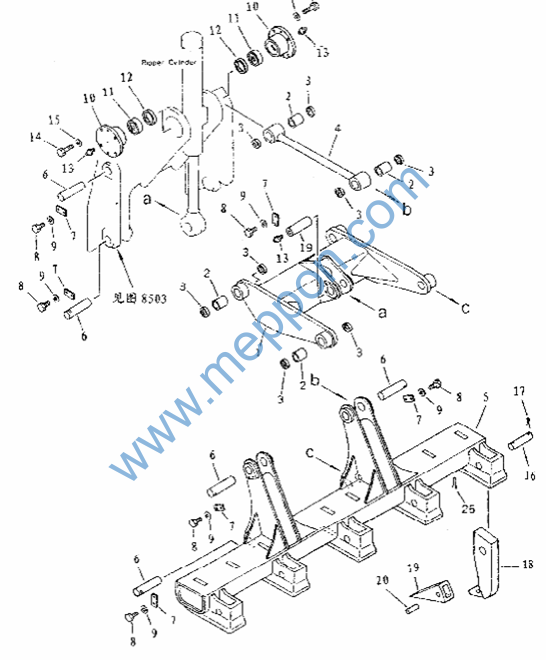

FIG.9501 后松土器 REAR MOUNT RIPPER
FIG.9501 后松土器 REAR MOUNT RIPPER
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.30.4 |
1 |
联接架 |
Link |
1 |
22030453- |
Y |
2 |
190C.30-5 |
1 |
衬套 |
Bushing |
8 |
22030453- |
Y |
3 |
190C.30.8 |
1 |
防尘圈 |
Dust Seal |
16 |
22030453- |
Y |
4 |
190C.30.5 |
1 |
支杆 |
Rod |
2 |
22030453- |
Y |
5 |
190C.30.6 |
1 |
主梁 |
Bracket |
1 |
22030453- |
Y |
6 |
190C.30-4 |
1 |
销 Pin |
8 |
22030453- |
Y |
|
7 |
190C.13-46 |
1 |
锁板 |
Lock |
9 |
22030453- |
Y |
8 |
B-G057830-00029 |
1 |
螺栓 M12×25-10.9 ZnD Bolt |
18 |
22030453- |
Y |
|
9 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
18 |
22030453- |
Y |
10 |
190C.30-7 |
1 |
盖 |
Support |
2 |
22030453- |
Y |
11 |
190C.30-6 |
1 |
衬套 |
Bushing |
2 |
22030453- |
Y |
12 |
190C.13.8 |
1 |
内防尘圈 |
Dust Seal |
2 |
22030453- |
Y |
13 |
B-J07940A-00001 |
1 |
油杯 M10×1 Grease Fitting |
11 |
22030453- |
Y |
|
14 |
B-G057830-00040 |
1 |
螺栓 M12×40-10.9ZnD Bolt |
8 |
22030453- |
Y |
|
15 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
8 |
22030453- |
Y |
16 |
190C.30-1 |
1 |
销轴 |
Pin |
3 |
22030453- |
Y |
17 |
B-G000910-00009 |
1 |
销 10×90ZnD |
Pin |
6 |
22030453- |
Y |
18 |
190C.30-2 |
1 |
齿腿 |
Shank |
3 |
22030453- |
Y |
19 |
190C.30-3 |
1 |
齿 |
Tooth |
3 |
22030453- |
Y |
20 |
190C.30.7 |
1 |
销轴 |
Pin |
3 |
22030453- |
Y |

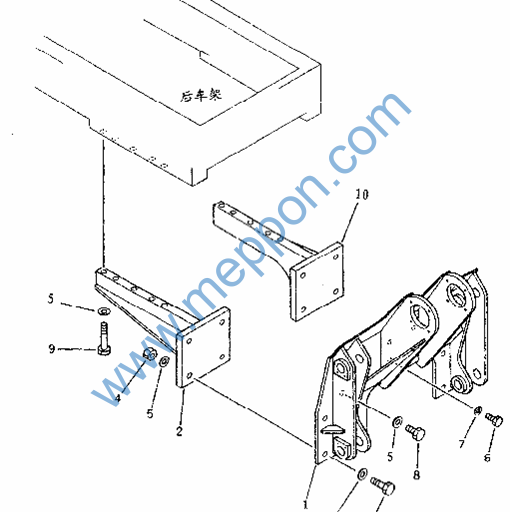

FIG.9503 后松土器安装 RIPPER MOUNTING PARTS
FIG.9503 后松土器安装 RIPPER MOUNTING PARTS
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.30.3 |
1 |
支架 |
Bracket |
1 |
22030453- |
Y |
2 |
190C.30.2 |
1 |
左支架 |
Bracket, L.H |
1 |
22030453- |
Y |
3 |
B-G057820-00152 |
1 |
螺栓 M24×85-10.9 ZnD Bolt |
8 |
22030453- |
Y |
|
4 |
B-G061700-00023 |
1 |
螺母 M24 ZnD |
Nut |
8 |
22030453- |
Y |
5 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
30 |
22030453- |
Y |
6 |
B-G057830-00099 |
1 |
螺栓 M20×55-10.9 ZnD Bolt |
4 |
22030453- |
Y |
|
7 |
B-Q020490-00011 |
1 |
垫圈 20 |
Washer |
4 |
22030453- |
Y |
8 |
B-G057830-00112 |
1 |
螺栓 M24×55-10.9 ZnD Bolt |
4 |
22030453- |
Y |
|
9 |
B-G057820-00135 |
1 |
螺栓 M24×150-10.9 ZnD Bolt |
10 |
22030453- |
Y |
|
10 |
190C.30.1 |
1 |
右支架 |
Bracket, R.H |
1 |
22030453- |
Y |

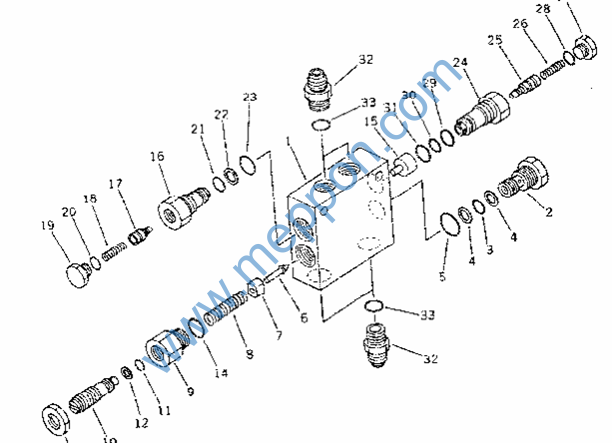

FIG NO. 9631 单向阀(用于后松土器)
PILOT CHECK VALVE (FOR RIPPER)
