SINOMACH CHANGLIN YZK12HD road roller parts catalog 02
YZ12HD.1 发动机系统 Engine System
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
29 |
Z40H.1.4 |
空滤器支架 |
Bracket |
1 |
30 |
B-G057830-00006 |
螺栓M10x25ZnD |
Bolt |
23 |
31 |
B-G00097B-00002 |
垫圈10ZnD |
Washer |
29 |
32 |
B-G061700-00003 |
螺母M10ZnD |
Nut |
14 |
33 |
Z30E.1H-2 |
卡箍 |
Clamp |
1 |
34 |
B-G057830-00012 |
螺栓M10x35ZnD |
Bolt |
1 |
35 |
W-02-00043 |
空气滤清器总成|11096B-010 |
Filter ass‘y |
1 |
36 |
Z40H.1-4 |
排气接管 |
Joint pipe |
1 |
37 |
YZ14H.1-5 |
排气接管 |
Joint pipe |
1 |
38 |
YZ14H.1-2A |
卡箍 |
Clamp |
1 |
39 |
YZ14H.1.7 |
排气尾管 |
Exaust pipe |
1 |
40 |
B-Q020490-00001 |
垫圈10 |
Washer |
12 |
41 |
Z40H.1.3 |
排气接管支架 |
Bracket` |
1 |
42 |
Z40H.1.2 |
消声器支架 |
Bracket |
1 |
43 |
W-02-00061 |
消声器垫片|765I-13-002 |
Plate |
1 |
44 |
B-G061700-00007 |
螺母M12ZnD |
Nut |
8 |
45 |
B-G057830-00043 |
螺栓M12x45ZnD |
Bolt |
8 |
46 |
W-02-00064 |
消声器结合组|XH.G74X.W |
Ruffler |
1 |
47 |
Z30E.1H-4 |
接管 |
Joint pipe |
1 |
48 |
YZ12H.1-5 |
接管 |
Joint pipe |
1 |
49 |
Z30E.1H-3 |
进气胶管 |
Hose |
1 |
50 |
B-J088700-00004 |
喉箍d120 |
Clamp |
4 |
51 |
B-J088700-00018 |
喉箍d70 |
Clamp |
4 |
52 |
YZ14HD.1-4 |
柴油机出水管 |
Pipe |
1 |
53 |
YZ14HD.1-5 |
柴油机出水接管 |
Joint pipe |
1 |
54 |
YZ14HD.1-6 |
泄气管d10X2000 |
Pipe |
1 |
55 |
B-J088700-00010 |
喉箍d20 |
Clamp |
2 |
56 |
YZ12H.1.2 |
除气接头 |
Joint |
1 |
YZ12HD.1 发动机系统 Engine System
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
57 |
B-G057830-00154 |
螺栓M14×25ZnD |
Bolt |
2 |
58 |
B-G057830-00060 |
螺栓M14×40ZnD |
Bolt |
2 |
59 |
B-Q020490-00005 |
垫圈14 |
Washer |
4 |
60 |
B-G061700-00010 |
螺母M14ZnD |
Nut |
2 |
61 |
YZ14HD.1-3 |
水箱撑杆 |
Supporter |
2 |
62 |
B-G057830-00043 |
螺栓M12x45ZnD |
Bolt |
4 |
63 |
B-Q020490-00003 |
垫圈12 |
Washer |
4 |
64 |
B-G061700-00034 |
螺母M6ZnD |
Nut |
3 |
65 |
B-G00097B-00021 |
垫圈6ZnD |
Washer |
4 |
66 |
B-G057830-00133 |
螺栓M6x35ZnD |
Bolt |
2 |
67 |
W-02-00128 |
油门控制器 |
Control |
1 |
68 |
B-G000930-00015 |
垫圈6 |
Washer |
4 |
69 |
W-02-00082 |
回油软管6RCG6350700 |
Hose |
1 |
70 |
B-G008820-00034 |
销轴B6×20ZnD |
Pin |
1 |
71 |
B-G008480-00009 |
垫圈6ZnD |
Washer |
1 |
72 |
B-G000910-00019 |
销2×18ZnD |
Pin |
1 |
73 |
190C.1.2-12 |
横夹 |
Clamp |
1 |
74 |
YZ14H.1.8 |
油门软轴 |
Flexible shaft |
1 |
75 |
YZ14HD.1-8 |
油门手柄 |
Handle |
1 |
76 |
B-G057830-00132 |
螺栓M6x25ZnD |
Bolt |
2 |
77 |
B-J088700-00020 |
喉箍d90 |
Clamp |
2 |
78 |
Z30E.1H.2 |
进气接管 |
Hose |
1 |
79 |
W-08-00101 |
水箱总成|CLYZ14HD |
Radiator |
1 |
80 |
YZ12HD.1-1 |
轴 |
Shaft |
1 |
81 |
B-G000930-00017 |
垫圈8 |
Washer |
4 |
82 |
B-G00097B-00023 |
垫圈8ZnD |
Washer |
4 |
83 |
B-G057830-00148 |
螺栓M8x40ZnD |
Bolt |
4 |

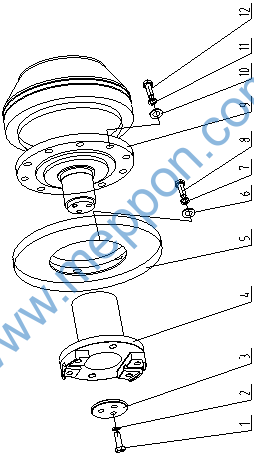

YZ14HD.2 减速器 Retarder
YZ14HD.2 减速器 Retarder
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
B-G057830-00007 |
螺栓M10x28ZnD |
Bolt |
3 |
2 |
B-G000930-00001 |
垫圈10 |
Spring washer |
3 |
3 |
YZ14HD.2-1 |
压盖 |
Holder |
1 |
4 |
YZ14HD.2-2 |
输出法兰 |
Flange |
1 |
5 |
Z30.11B-7 |
制动盘 |
Brake disk |
1 |
6 |
B-G057850-00054 |
螺栓M14x1.5×50-10.9ZnD |
Bolt |
4 |
7 |
B-G000930-00005 |
垫圈14 |
Spring washer |
4 |
8 |
B-G00097B-00006 |
垫圈14ZnD |
Washer |
4 |
9 |
W-03-00109 |
减速器EM1020/MR/3.15 |
Retarder |
1 |
10 |
B-G057820-00040 |
螺栓M12x50-10.9ZnD |
Bolt |
10 |
11 |
B-G000930-00003 |
垫圈12 |
Spring washer |
10 |
12 |
B-G00097B-00004 |
垫圈12ZnD |
Washer |
10 |

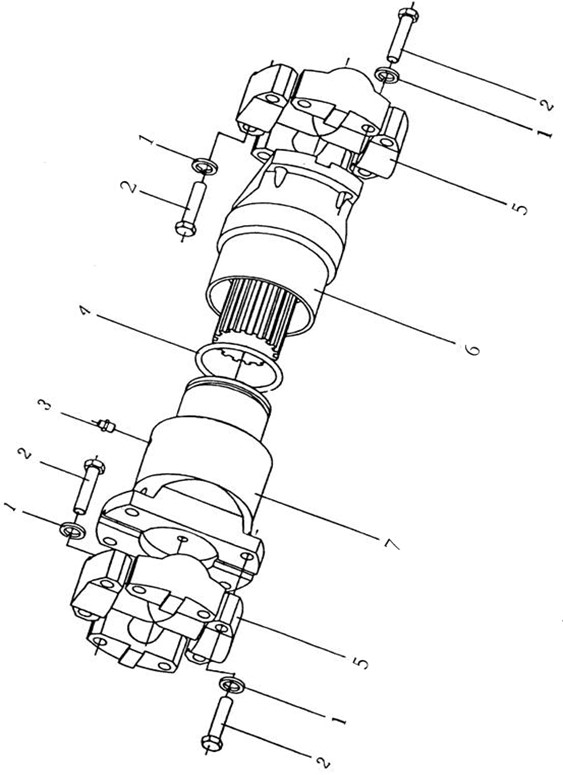

YZ14HD.5 传动轴 Drive Shaft
YZ14HD.5 传动轴 Drive Shaft
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
B-G000930-00003 |
垫圈12 |
Washer |
16 |
2 |
B-G057850-00003 |
螺栓M12x1.25×55-10.9ZnD |
Bolt |
16 |
3 |
B-J07940A-000019 |
油杯M10x1 |
Crease fitting |
1 |
4 |
B-Q020710-00092 |
O形密封圈75×5.7 |
O-ring |
1 |
5 |
T160A |
万向节总成 |
Cross shaft ass‘y |
2 |
6 |
51C0038-1-2 |
花键叉 |
Spline yoke |
1 |
花键轴 |
Spline shaft |
1 |
||
41C0104-1 |
防尘套 |
Sleeve |
1 |
|
7 |
花键套 |
Shaft Pipe |
1 |
|
85Z.01.3.2-2 |
防尘盖 |
Cover |
1 |
|
