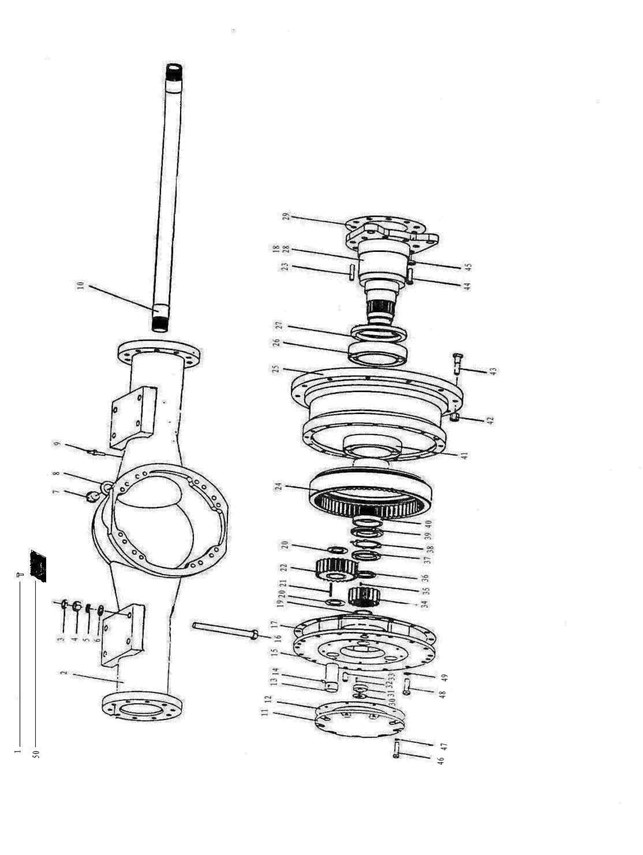

YZ14HD.8 后 桥 Rear Axle
YZ14HD.8 后 桥 Rear Axle
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
B-G008270-00004 |
铆钉 2×5 |
Clinch bolt |
4 |
2 |
YZ14.8D-1 |
后桥壳 |
Axle Case |
1 |
3 |
B-G061720-00011 |
螺母M24ZnD |
Nut |
8 |
4 |
B-G061700-00023 |
螺母M24-10ZnD |
Nut |
8 |
5 |
B-G000930-00010 |
垫圈24 |
Washer |
8 |
6 |
B-G00097B-00014 |
垫圈24ZnD |
Washer |
8 |
7 |
B-J010000-00011 |
螺塞M27x2 |
Plug |
4 |
8 |
B-J009820-00008 |
垫圈27 |
Washer |
4 |
9 |
W-03-00023 |
通气塞NJ-130 |
Vent-plug |
1 |
10 |
YZ12.8C-3 |
半轴 |
Side shaft |
2 |
11 |
Z30E.6-15 |
行星轮架盖板 |
Cover |
2 |
12 |
Z30E.6-16 |
垫 |
Gasket |
2 |
13 |
Z30E.6-12 |
行星齿轮轴 |
Shaft |
6 |
14 |
B-G003080-00001 |
钢球10.0000-G100-b |
Ball |
6 |
15 |
Z30E.6-9 |
行星轮架 |
Planet carrier |
2 |
16 |
B-G057820-00129 |
螺栓M24x120-10.9 |
Bolt |
8 |
17 |
Z30E.6-8 |
垫 |
Gasket |
2 |
18 |
YZ14.8D-3 |
左轮边支承轴 |
Left Supporting Shaft |
1 |
19 |
B-G00894A-00016 |
挡圈48 |
Washer |
2 |
20 |
Z30E.6-11 |
行星齿轮垫片 |
Spacer |
12 |
21 |
B-G003090-00002 |
滚针5×49.8 |
Needle |
168 |
22 |
Z30E.6-10 |
行星齿轮 |
Planet gear |
6 |
23 |
B-G001190-00008 |
销A16x50 |
Pin |
2 |
24 |
Z30E.6-7a |
内齿圈 |
Gear ring |
2 |
25 |
Z30E.6-6 |
轮壳 |
Wheel hub |
2 |
26 |
B-G002970-00015 |
轴承32021 |
Bearing |
2 |
27 |
B-G09877A-00015 |
油封FB140x170x16 |
Oil seal |
2 |
28 |
YZ14.8D-4 |
右轮边支承轴 |
Right Supporting Shaft |
1 |
YZ14HD.8 后 桥 Rear Axle
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
29 |
Z30.6-30 |
密封垫 |
Gasket |
2 |
30 |
Z30.6-19 |
调整垫 |
Shim |
2组 |
31 |
Z30.6-18 |
半轴定位堵 |
Dowel |
2 |
32 |
B-G001190-00015 |
销5×25 |
Pin |
2 |
33 |
B-G001190-00007 |
销A16x32 |
Pin |
4 |
34 |
Z30E.6-14 |
太阳齿轮 |
Sun gear |
2 |
35 |
B-G001190-00014 |
销5×10 |
Pin |
4 |
36 |
Z30E.6-13 |
太阳齿轮垫 |
Washer |
2 |
37 |
B-G008100-00001 |
螺母M68x2 |
Nut |
2 |
38 |
B-G008580-00002 |
垫圈68 |
Washer |
2 |
39 |
B-G008120-00002 |
螺母M68x2 |
Nut |
2 |
40 |
Z30.6-24 |
衬套 |
Bush |
2 |
41 |
B-G002970-00016 |
轴承32022 |
Bearing |
2 |
42 |
Z30.6-27 |
螺母M14x1.5 |
Nut |
24 |
43 |
Z30.6-28 |
螺栓 |
Bolt |
24 |
44 |
B-G057820-00097 |
螺栓M18x50-10.9 |
Bolt |
18 |
45 |
B-Q020490-00009 |
垫圈18 |
Washer |
18 |
46 |
B-G057830-00006 |
螺栓M10x25ZnD |
Bolt |
18 |
47 |
B-G000930-00001 |
垫圈10 |
Washer |
18 |
48 |
B-G057830-00055 |
螺栓M14x35-10.9ZnD |
Bolt |
32 |
49 |
B-G000930-00005 |
垫圈14 |
Washer |
32 |
50 |
YZ14HD.8-1 |
标牌 |
Index Tag |
1 |

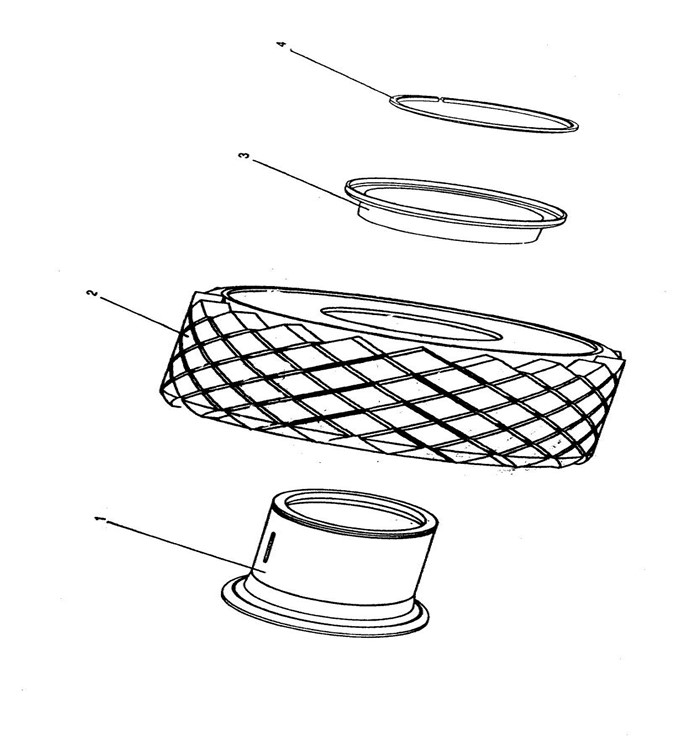

YZ14 .8D.1 轮胎轮辋总成 Wheel Ass’y
YZ14 .8D.1 轮胎轮辋总成 Wheel Ass’y
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
YZ14.8D.1-1 |
轮辋体–轮辐组件 |
Rim |
1 |
2 |
W-14-00011 |
轮胎 |
Tyre |
1 |
3 |
YZ16.8.1-3 |
后动挡座圈 |
Snap ring |
1 |
4 |
YZ16.8.1-2 |
锁圈 |
Lock ring |
1 |

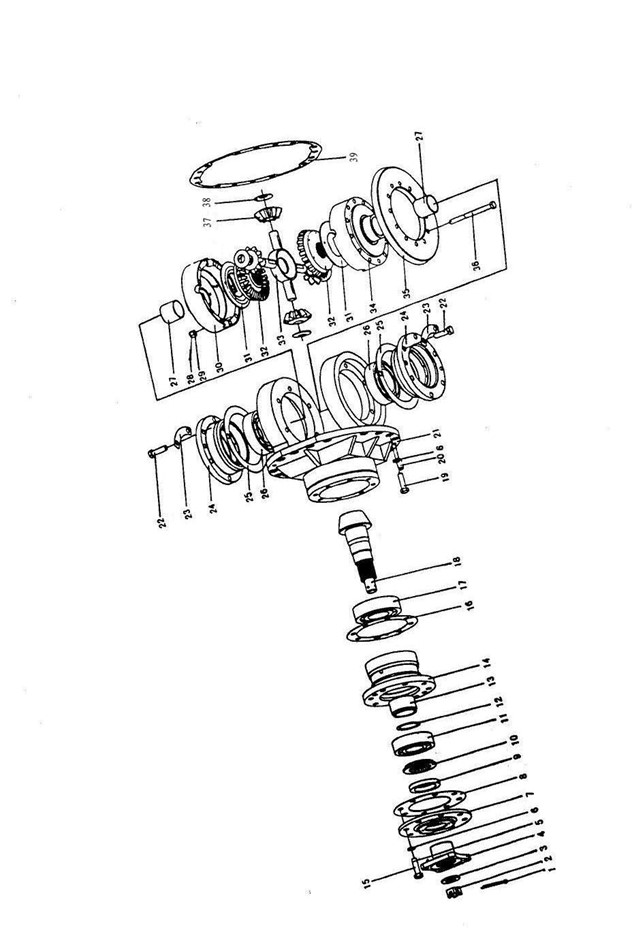

YZ14HD.8.1 前桥主传动 Front Axle Main Drive
