SINOMACH CHANGLIN YZK12HD road roller parts catalog 04
YZ14HD.8.1 前桥主传动 Front Axle Main Drive
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
B-G000910-00059 |
销6.3×60 |
Cotter pin |
1 |
2 |
Z30.6.1-25 |
螺母M30x1.5 |
Nut |
1 |
3 |
Z30.6.1-26 |
垫圈 |
Washer |
1 |
4 |
YZ14HD.8.1-1 |
法兰盘 |
Flange |
1 |
5 |
B-G057820-00063 |
螺栓M14x50ZnD |
Bolt |
7 |
6 |
B-G000930-00005 |
垫圈14 |
Washer |
23 |
7 |
Z30.6.1-23 |
压盖 |
Cover |
1 |
8 |
Z30.6.1-22 |
垫 |
Gasket |
1 |
9 |
B-G09877A-00030 |
油封 |
Oil seal |
1 |
10 |
Z30.6.1-21 |
甩油盘 |
Oil thrower pan |
1 |
11 |
B-G002970-00008 |
滚动轴承31311 |
Bearing |
1 |
12 |
Z30.6.1-18 |
调整垫圈 |
Spacer |
1 |
13 |
Z30.6.1-17 |
支撑套 |
Sleeve |
1 |
14 |
Z30.6.1-20 |
轴承座 |
Bearing seat |
1 |
15 |
B-G057820-00041 |
螺栓M12x50ZnD |
Bolt |
1 |
16 |
Z30.6.1-19 |
调整垫圈 |
Spacer |
1 |
17 |
B-G002970-00010 |
滚动轴承31313 |
Bearing |
1 |
18 |
Z30.6.1-16L |
主动螺伞齿轮 |
Drive pinion |
1 |
19 |
B-G057830-00062 |
螺栓M14x45ZnD |
Bolt |
16 |
20 |
B-G001190-00007 |
销A16x32 |
Pin |
1 |
21 |
Z30.6.1-15 |
托架 |
Bracket |
1 |
22 |
B-G057830-00058 |
螺栓M14x40 |
Bolt |
12 |
23 |
Z30.6.1-8 |
止动垫片 |
Check spacer |
6 |
24 |
Z30.6E.1-11 |
轴承座 |
Bearing seat |
2 |
25 |
Z30.6.1-12 |
调整垫 |
Spacer |
2 |
26 |
B-G002970-00020 |
滚动轴承32215 |
Bearing |
2 |
27 |
B-G000930-00003 |
垫圈12 |
Washer |
1 |
28 |
B-G000910-00032 |
销3.2×30 |
Cotter pin |
12 |
YZ14HD.8.1 前桥主传动 Front Axle Main Drive
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
29 |
B-G061780-00003 |
螺母M12 |
Nut |
12 |
30 |
Z30.6E.1-4 |
差速器半壳 |
Half case |
1 |
31 |
Z30.6E.1-9 |
半轴齿轮垫 |
Washer |
2 |
32 |
Z30.6E.1-6 |
半轴齿轮 |
Side gear |
2 |
33 |
Z30.6E.1-3 |
十字轴 |
Spider |
1 |
34 |
Z30.6E.1-2 |
差速器壳体 |
Case |
1 |
35 |
Z30.6.1-1L |
从动螺伞齿轮 |
Gear bevel |
1 |
36 |
Z30.6.1-13 |
螺栓 |
Bolt |
12 |
37 |
Z30.6E.1-5 |
锥齿轮 |
Pinion |
4 |
38 |
Z30.6E.1-10 |
锥齿轮垫板 |
Washer |
4 |
39 |
Z30.6.1-14 |
垫 |
Gasket |
1 |

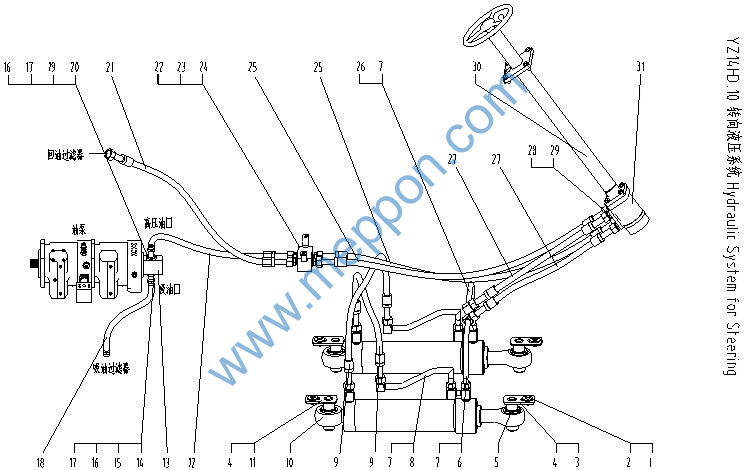

YZ14HD.10 转向系统 Steering System
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
B-G057830-00025 |
螺栓M12x16ZnD |
Bolt |
4 |
2 |
YZ12.10-1 |
垫圈 |
Washer |
4 |
3 |
B-J07940A-00001 |
油杯M10x1 |
Grease cup |
4 |
4 |
YZ14.10.5 |
销轴 |
Pin shaft |
2 |
5 |
YZ12.10-2 |
衬套 |
Bush |
8 |
6 |
YZ14HD.10.3 |
油管 |
Oil pipe |
1 |
7 |
B-Q020750-00023 |
O形圈16×2.4 |
O-ring |
4 |
8 |
YZ14HD.10.4 |
油管 |
Oil pipe |
1 |
9 |
W-16-00724 |
软管总成 |
Hose ass‘y |
2 |
10 |
YZ14HD.10.2 |
转向油缸 |
Steering cylinder |
2 |
11 |
YZ12.10.5 |
销轴 |
Pin shaft |
2 |
12 |
W-16-00723 |
软管总成 |
Hose joint |
1 |
13 |
W-01-00105 |
齿轮泵AZPF-1X-022RRR20KB |
Pumb |
1 |
14 |
YZ14HD.10-2 |
接头体 |
Joint |
1 |
15 |
B-Q020710-00046 |
O形圈30×3.1 |
O-ring |
1 |
16 |
B-G000930-00015 |
垫圈6 |
Washer |
8 |
17 |
B-G057830-00132 |
螺栓M6x25ZnD |
Bolt |
8 |
18 |
W-16-00721 |
软管总成 |
Hose ass‘y |
1 |
19 |
YZ14HD.10-3 |
接头体 |
Joint |
4 |
20 |
B-Q020710-00039 |
O形圈24×2.4 |
O-ring |
1 |
21 |
W-16-00722 |
软管总成 |
Hose ass‘y |
1 |
22 |
YZ14HD.10.1 |
接头体 |
Joint |
1 |
23 |
B-G057830-00003 |
螺栓M10x20ZnD |
Bolt |
2 |
24 |
B-Q020490-00001 |
垫圈10 |
Washer |
2 |
25 |
W-16-00719 |
软管总成 |
Hose ass‘y |
2 |
26 |
YZ14HD.10.5 |
油管 |
Oil pipe |
1 |
27 |
W-16-00720 |
软管总成 |
Hose ass‘y |
2 |
28 |
B-J010020-00006 |
垫圈20 |
Washer |
4 |
YZ14HD.10 转向系统 Steering System
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
29 |
YZ14HD.10-1 |
接头体 |
Joint |
4 |
30 |
YZ18F.10.3 |
转向盘组件 |
Steering wheel |
1 |
31 |
W-19-00035 |
转向器阀块总成 |
Redirector |
1 |

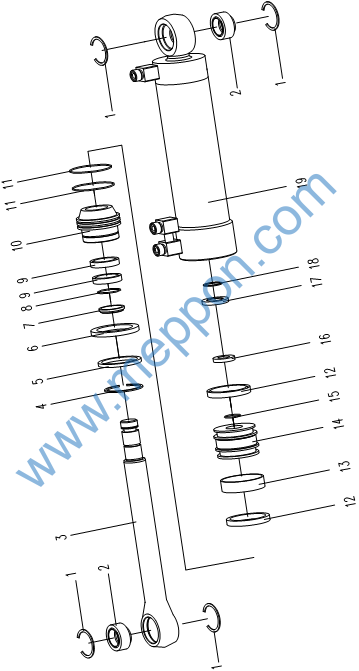

YZ14.10.4 转向油缸 Steering Cylinder
