SINOMACH CHANGLIN YZK12HD road roller parts catalog 05
YZ14.10.4 转向油缸 Steering Cylinder
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
B-G00893A-00010 |
挡圈62 |
Snap ring |
4 |
2 |
B-G091630-00003 |
关节轴承GE40ES |
Joint bearing |
2 |
3 |
YZ12.10.4-1 |
活塞杆 |
Piston rod |
1 |
4 |
B-G00894A-00028 |
挡圈75 |
Snap ring |
1 |
5 |
Z50B.10.12-1 |
挡圈 |
Snap ring |
1 |
6 |
Z50B.10.12-2 |
卡键 |
Block key |
3 |
7 |
B-G10708C-00009 |
防尘圈FC45x53x5 |
Dustproof ring |
1 |
8 |
B-Q020710-00072 |
O形圈50×3.1 |
O-ring |
1 |
9 |
B-G10708A-00003 |
密封圈45x60x12.5 |
Seal ring |
1 |
10 |
Z50B.10.12-3 |
导向套 |
Guide sleeve |
1 |
11 |
B-Q020710-00103 |
O形圈90×3.1 |
O-ring |
2 |
12 |
W-15-00067 |
格莱圈0900|S-50044 |
Seal ring |
2 |
13 |
Z50B.10.12-5 |
导向环 |
Guide sleeve |
1 |
14 |
Z50B.10.12-6 |
活塞 |
Piston |
1 |
15 |
B-Q020710-00053 |
O形圈35×3.1 |
O-ring |
1 |
16 |
Z50B.10.12-7 |
卡键 |
Block key |
2 |
17 |
Z50B.10.12-8 |
卡键罩 |
Cap |
1 |
18 |
B-G00894A-00013 |
挡圈35 |
Snap ring |
1 |
19 |
YZ14HD.10.2.1 |
缸体 |
Cylinder body |
1 |

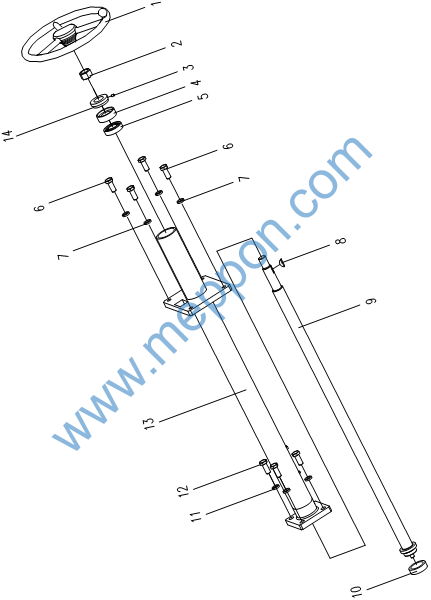

YZ18F.10.3 转向盘组件 Steering Wheel Ass’y
YZ18F.10.3 转向盘组件 Steering Wheel Ass’y
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
W-19-00002 |
方向盘(平键)|TCM-2 |
SteeringWheel |
1 |
2 |
B-G061710-00011 |
螺母M16x1 |
Nut |
1 |
3 |
B-G000670-00001 |
螺钉M3x4 |
Bolt |
1 |
4 |
Z30.10.2-3 |
隔套 |
Bush |
1 |
5 |
B-G002760-00003 |
滚动轴承6004 |
Axletree |
1 |
6 |
B-G057830-00143 |
螺栓M8x25ZnD |
Bolt |
4 |
7 |
B-G000930-00017 |
垫圈8 |
Washer |
4 |
8 |
Z30.10.2-1 |
半圆键 |
Bond |
1 |
9 |
YZ18F.10.3-1 |
转向轴 |
Steering Axle |
1 |
10 |
Z30.10.2-5 |
垫套 |
Bush |
1 |
11 |
B-G000930-00001 |
垫圈10 |
Washer |
4 |
12 |
B-G057830-00006 |
螺栓M10x25ZnD |
Bolt |
4 |
13 |
YZ18F.10.3.1 |
套管座 |
Sleeve |
1 |
14 |
Z30.10.2-2 |
铜环 |
Copper Ring |
1 |

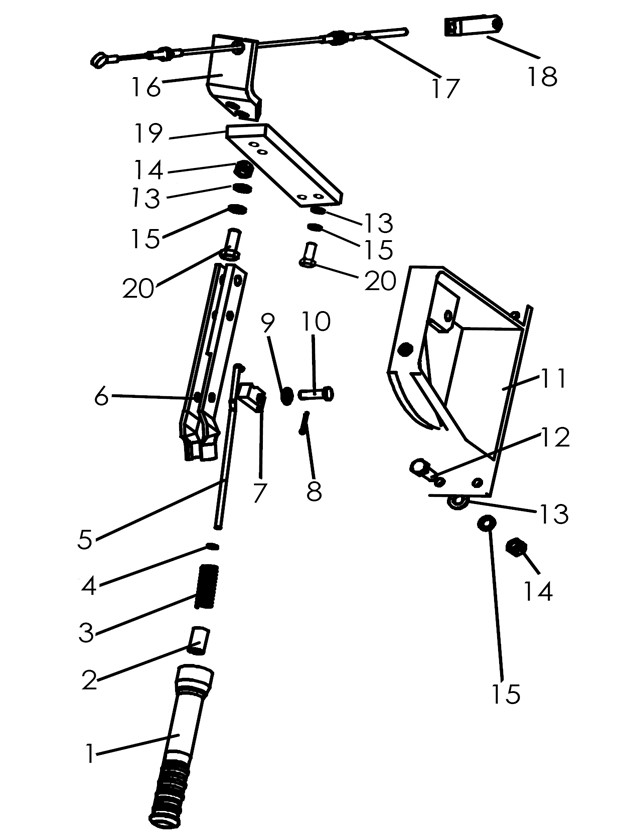

YZ14HD.11 停车制动系统(一)Parking Brake System(1)
YZ14HD.11 停车制动系统(一)Parking Brake System(1)
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
YZ14.11B.1-1 |
橡皮套 |
Rubber tube |
1 |
2 |
Z30.11B.3A.1 |
按钮 |
Button |
1 |
3 |
Z30.11B.3-1 |
弹黄 |
Spring |
1 |
4 |
Z30.11B.3-1 |
垫片 |
Washer |
1 |
5 |
YZ14.11B.1.2 |
钩杆 |
Knob |
1 |
6 |
YZ14.11B.1.1 |
组合杆 |
Combination lever |
1 |
7 |
Z30.11B.3-3 |
撑牙块 |
Pawl |
1 |
8 |
B-G000910-00027 |
销轴3.2x16ZnD |
Pin |
1 |
9 |
B-G00097B-00002 |
垫圈10ZnD |
Washer |
1 |
10 |
Z30.11B-8 |
销轴 |
Pin |
1 |
11 |
YZ14.11B.1.3 |
支架 |
Support |
1 |
12 |
B-G057830-00037 |
螺栓M12x35ZnD |
Bolt |
4 |
13 |
B-G00097B-00004 |
垫圈12ZnD |
Washer |
8 |
14 |
B-G061700-00007 |
螺母M12ZnD |
Nut |
6 |
15 |
B-G000930-00003 |
垫圈12 |
Washer |
8 |
16 |
YZ12.11-1 |
支架 |
Support |
1 |
17 |
YZ14HD.11.1 |
软轴 |
Soft shafe |
1 |
18 |
YZ12.11-1 |
叉 |
Yoke |
1 |
19 |
YZ14HD.11-1 |
板 |
Board |
1 |
20 |
B-G057830-00045 |
螺栓M12x50ZnD |
Bolt |
4 |

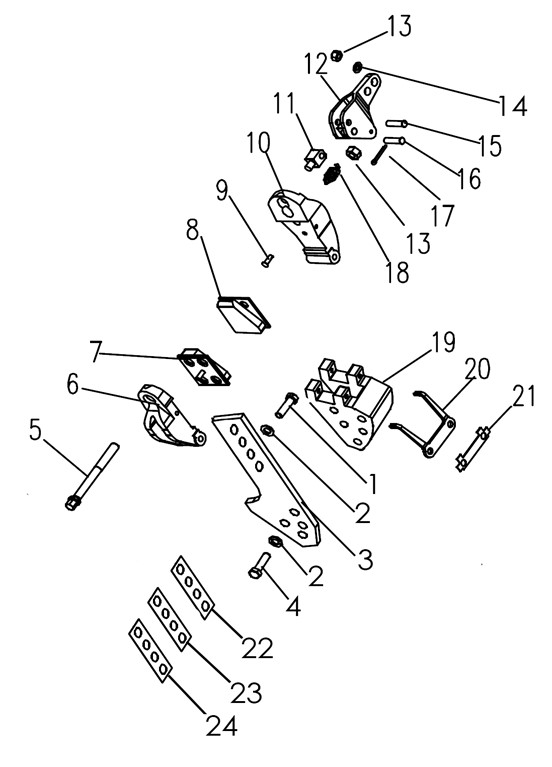

YZ14HD.11 停车制动系统(二)Parking Brake System(2)
