SINOMACH CHANGLIN ZL30H wheel loader parts catalog with CUMMINS engine 02
Z30H.1 发动机系统 Engine System
序号 |
零 件 代 号 |
名 |
称 |
数量 |
NO. |
Part No. |
Part |
Name |
Q‘ty |
57 |
Z30E.1A-12 |
排气卡箍 |
Clamp |
1 |
58 |
||||
59 |
Z30E.1H-3 |
进气接管 |
Joint pipe |
1 |
60 |
B-J088700-00004 |
喉箍 d120 |
Clamp |
4 |
61 |
Z30E.1H-5 |
进气接管 |
Joint pipe |
1 |
62 |
Z30E.1H-4 |
接管 |
Joint pipe |
1 |
63 |
Z30E.1A-4 |
输油泵进油接头 |
Joint |
1 |
64 |
B-J009990-00001 |
螺栓 M14×1.5×32 |
Bolt |
2 |
65 |
B-J010020-00003 |
垫圈 14 |
Washer |
4 |
66 |
W-02-00082 |
进油软管 6RCG6350700 |
Inner hose |
1 |
67 |
B-G057820-00015 |
螺栓 M10×50 ZnD |
Bolt |
1 |
68 |
Z30E.1A.5 |
油门软轴支架 |
Support |
1 |
Z30H.2B 液力变矩器系统 Torque Converter System
Z30H.2B 液力变矩器系统 Torque Converter System
序号 |
零 件 代 号 |
名 |
称 |
数量 |
NO. |
Part No. |
Part |
Name |
Q‘ty |
1 |
Z30.2.5-1 |
软管Φ19×1800 |
Hose |
1 |
2 |
Z30E.2.4.1 |
油管 |
Tube |
1 |
3 |
Z30.2.4A.1 |
弯管 |
Elbow |
1 |
4 |
Z30.2.4A-1 |
密封圈 |
Seal ring |
2 |
5 |
Z30.2H.1 |
液力变矩器 |
Torque converter |
1 |
6 |
Z30.2M.4.2 |
弯管 |
Elbow |
1 |
7 |
Z30.2M.4.1 |
油管 |
Tube |
1 |
8 |
Z30.2M.2-1 |
CBG32 泵进油接头 |
Pump inlet oil joint |
1 |
9 |
Z30.2M.2.1 |
弯管接头 |
Elbow joint |
1 |
10 |
Z30.2M.5.2 |
接头 |
Joint |
1 |
11 |
Z30E.2.6-1 |
油管Φ25×520 |
Hose |
1 |
12 |
Z30.2.6-2 |
接头 |
Joint |
2 |
13 |
Z30.2.8 |
精滤器 |
Fine filter |
1 |
14 |
Z30E.2R.3.1 |
CBG1A032 泵出油管 |
Pump outlet oil pipe |
1 |
15 |
Z30.2M.1-1 |
管接头 |
Joint |
2 |
16 |
Z30.2M.4-1 |
管接头 |
Joint |
2 |
17 |
Z30E.2A.2-1 |
接头 |
Joint |
1 |
18 |
Z30.4M-2 |
接头 |
Joint |
1 |

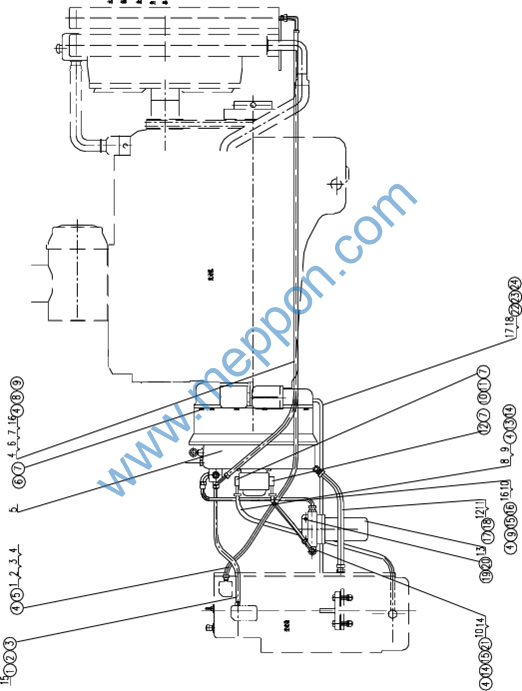

Z30H.2B 液力变矩器系统 Torque Converter System
Z30H.2B 液力变矩器系统 Torque Converter System
序号 NO. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q‘ty |
|
○1 ○2 ○3 ○4 ○5 ○6 ○7 ○8 ○9 ○10 ○11 ○12 ○13 ○14 ○15 ○16 ○17 ○18 ○19 ○20 ○21 ○22 ○23 ○24 |
B-J010020-00005 B-Q020710-00024 B-Q020750-00014 B-Q020710-00040 B-J088700-00014 B-G000700-00006 B-G000930-00001 B-Q020750-00041 B-J010020-00009 B-G000700-00003 W-01-00006 B-G000700-00008 B-Q020750-00045 B-Q020710-00056 B-Q020710-00045 B-Q020750-00053 B-J088700-00015 B-J010020-00010 B-G000930-00003 B-G057830-00037 B-Q020750-00051 B-Q020750-00084 B-Q020710-00008 B-J010020-00003 |
垫圈 18 O 形圈 16×2.4 胶管接头 13I-660 O 形圈 24×2.4 喉箍 d32 螺钉 M10X35 垫圈 10 胶管接头 19I-1500 垫圈 27 螺钉 M10X22 齿轮油泵(左旋)|CBG1A032 螺钉 M10X40 胶管接头 19I-750 O 形圈 35×3.5 O 形圈 28×3.5 胶管接头 19II-640 喉箍 d40 垫圈 30 垫圈 12 螺栓 M12X35ZnD 胶管接头 19II-540 胶管接头 8I-1050 O 形圈 11 × 1.9 垫圈 14 |
Washer O-ring Hose joint O-ring Clamp Screw Washer Hose joint Washer Screw Pump Screw Hose joint O-ring O-ring Hose joint Clamp Washer Washer Bolt Hose joint Hose joint O-ring Washer |
2 2 1 9 4 12 29 1 2 4 1 4 1 2 3 1 4 2 2 2 1 1 2 1 |

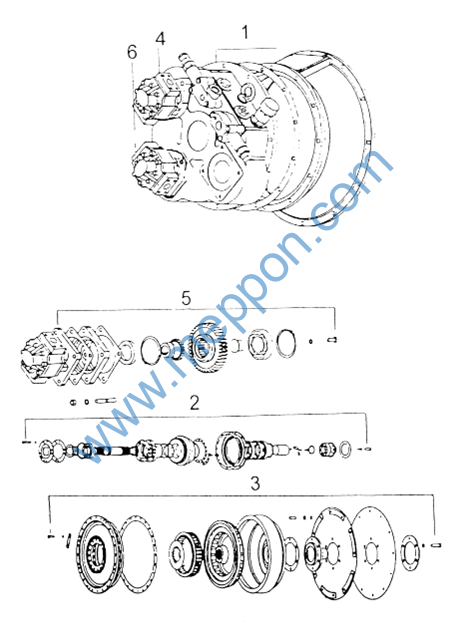

Z30H.2.1 液力变矩器 Torque Converter
