SINOMACH CHANGLIN ZL30H wheel loader parts catalog with CUMMINS engine 03
Z30H.2.1 液力变矩器 Torque Converter
序号 |
零 件 代 号 |
名 称 |
数量 |
NO. |
Part No. |
Part Name |
Q‘ty |
Cose & inlet:outlet oil |
|||
1 |
Z30H.2.1 |
液力变矩器(一) valve (箱体及进回油阀) |
1 |
2 |
Z30H.2.1 |
液力变矩器(二) Torque converter
T/C working pump |
1 |
3 |
Z30H.2.1 |
液力变矩器(三) connection (工作泵联接) T/C steering pump |
1
1 |
4 |
Z30H.2.1 |
液力变矩器(四) connection (转向泵联接) T/C compensating pump |
1 |
5 |
Z30H.2.1 |
液力变矩器(五) connection (补偿泵联接) |
1 |
Z30H.2.1 液力变矩器(一) Torque Converter (1)
Z30H.2.1 液力变矩器(一) Torque Converter (1)
序号 |
零 件 代 号 |
名 |
称 |
数量 |
|
NO. |
Part No. |
Part |
Name |
Q‘ty |
|
1 |
Z30.2.3.1-7 |
螺套 |
Sleeve |
1 |
|
2 |
Z30.2.3.1-6 |
垫圈 24 |
Washer |
4 |
|
3 |
B-G061730-00012 |
螺母 M24×1.5 |
Nut |
2 |
|
4 |
Z30.2.3.1-5 |
螺塞 |
Plug |
2 |
|
5 |
Z30.2.3.2-3 |
大弹簧 |
Big spring |
1 |
|
6 |
Z30.2.3.2-2 |
小弹簧 |
Small spring |
1 |
|
7 |
Z30.2.3.2-4 |
阀芯 |
Valve core |
1 |
|
8 |
Z30.2.3.2-1 |
阀体 |
Valve body |
1 |
|
9 |
Z30.2.3-31 |
密封垫 |
Gasket |
1 |
|
10 |
B-G000700-00010 |
螺钉 M10×65 |
Screw |
6 |
|
11 |
B-G000930-00001 |
垫圈 10 |
Spring washer |
9 |
|
12 |
B-J010000-00013 |
螺塞 M8×1 |
Plug |
1 |
|
13 |
B-J010020-00013 |
垫圈 8 |
Washer |
1 |
|
14 |
Z30.2.3.1-2 |
阀体 |
Valve body |
1 |
|
15 |
Z30 2 3-29 |
密封垫 |
Gasket |
1 |
|
16 |
Z30.2.3.1-1 |
阀芯 |
Valve core |
1 |
|
17 |
Z30.2.3.1-4 |
小弹簧 |
Small spring |
1 |
|
18 |
Z30.2.3.1-3 |
大弹簧 |
Big spring |
1 |
|
19 |
Z30.2.3.1-7 |
螺套 |
Sleeve |
1 |
|
20 |
Z30E.2.3.A-1 |
箱体 |
Case |
1 |
|
21 |
Z30.2D.1-20 |
垫 |
Gasket |
1 |
|
22 |
B-G000930-00003 |
垫圈 12 |
Washer |
1 |
|
23 |
B-G057830-00034 |
螺栓 M12X30ZnD |
Bolt |
6 |
|
24 |
Z30.2D.1-7 |
连接壳体 |
Case |
1 |
|
25 |
Z30.2D.1-17 |
密封垫 |
Gasket |
1 |
|
26 |
Z30.2D.1-16 |
盖板 |
Plate |
1 |
|
27 |
B-G000930-00017 |
垫圈 8 |
Washer |
20 |
|
28 |
B-G057830-00137 |
螺栓 M8X16ZnD |
Bolt |
4 |
|
29 |
B-G057830-00045 |
螺栓 M12X50ZnD |
Bolt |
6 |
|
30 |
B-G061700-00007 |
螺母 M12ZnD |
Nut |
6 |
|
31 |
Z30 4 16 |
通气塞 |
Air vent plug |
1 |
|
32 |
B-J010020-00010 |
垫圈 30 |
Washer |
1 |
|
33 |
B-G008250-00001 |
螺钉 M16 |
Screw |
1 |
|
34 |
Z30.2.3-30 |
螺塞 |
Plug |
2 |
|
35 |
B-J010020-00008 |
垫圈 24 |
Washer |
2 |

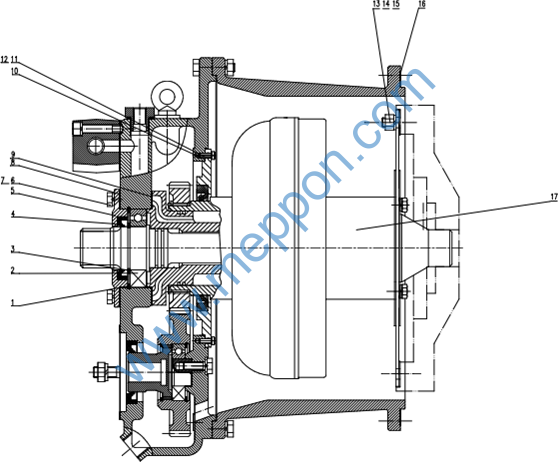

Z30H.2.1 液力变矩器(二) Torque Converter (2)
Z30H.2.1 液力变矩器(二) Torque Converter (2)
序号 |
零 件 代 号 |
名 |
称 |
数量 |
NO. |
Part No. |
Part |
Name |
Q‘ty |
1 |
B-G00893A-00001 |
挡圈 100 |
Snap ring |
1 |
2 |
B-G002760-00021 |
滚动轴承 6211 |
Bearing |
1 |
3 |
B-G00894A-00019 |
档圈 55 |
Snap ring |
1 |
4 |
W-15-00112 |
密封圈 AE3062E1(NOK) |
Oil seal |
1 |
5 |
Z30.2.3-13 |
轴承盖 |
Bearing cover |
1 |
6 |
B-J010020-00001 |
垫圈 10 |
Washer |
8 |
7 |
B-G057820-00021 |
螺栓 M10×65ZnD |
Bolt |
8 |
8 |
Z30.2.3-14 |
密封垫 |
Gasket |
1 |
9 |
Z30.2.3-15 |
垫 |
Pad |
1 |
10 |
Z30.2D.1-19 |
垫 |
Pad |
1 |
11 |
B-G000700-00030 |
螺钉 M6X12 |
Screw |
10 |
12 |
B-G000930-00015 |
垫圈 6 |
Washer |
10 |
13 |
Z30.2D.1-9 |
螺柱 |
Stud |
8 |
14 |
B-G061700-00007 |
螺母 M12ZnD |
Nut |
8 |
15 |
B-G000930-00003 |
垫圈 12 |
Washer |
8 |
16 |
Z30.2D.1-15 |
密封垫 |
Gasket |
1 |
17 |
W-03-00066 |
变矩器组件 YJH315A-4 |
Torque Converter |
1 |
Z30H.2.1 液力变矩器(三) Torque Converter (3)
