SINOMACH CHANGLIN ZL30H wheel loader parts catalog with CUMMINS engine 06

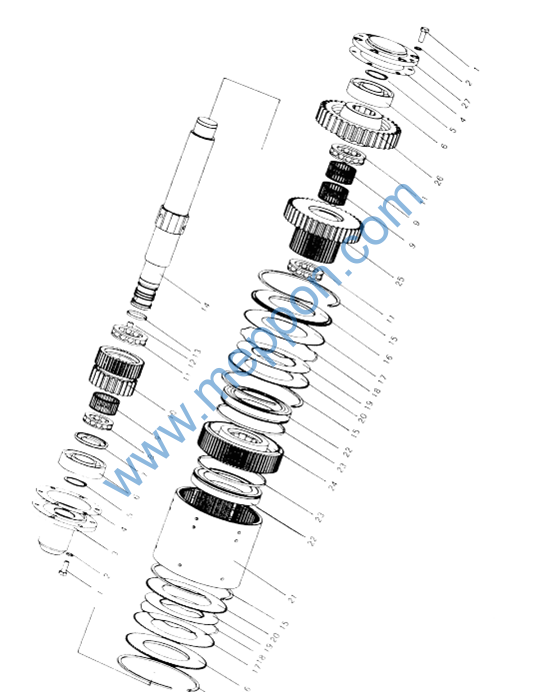

Z30H.4.1 前进/倒退档轴总成 Forward and Reverse Gear Ass‘y
|
序号 |
零 件 代 号 |
名 |
称 |
数量 |
|
NO. |
Part No. |
Part |
Name |
Q‘ty |
|
1 |
B-G057830-00006 |
螺栓 M10×25 ZnD |
Bolt |
12 |
|
2 |
B-G000930-00001 |
垫圈 10 |
Washer |
12 |
|
3 |
Z30.4.1-15 |
轴承盖 |
Cover |
1 |
|
4 |
Z30.4.1-14 |
垫 |
Pad |
1 |
|
5 |
W-15-00114 |
密封圈 AE2857 (NOK) |
Oil seal |
1 |
|
6 |
B-G00894A-00017 |
挡圈 50 |
Snap ring |
1 |
|
7 |
B-G002760-00019 |
轴承 6210 |
Bearing |
1 |
|
8 |
Z30E.4.1-2 |
轴承隔套 |
Sleeve |
1 |
|
9 |
B-G003010-00002 |
轴承 8110 |
Bearing |
2 |
|
10 |
W-03-00007 |
轴承 9243/55 |
Bearing |
2 |
|
11 |
Z30E.4.1-3L |
前进档齿轮 |
Gear |
1 |
|
12 |
B-G003010-00003 |
轴承 8111 |
Bearing |
2 |
|
13 |
Z30E.4.1-1 |
进退档轴 |
Shaft |
1 |
|
14 |
Z30.4.1-19 |
油封环 |
Oil seal ring |
4 |
|
15 |
B-G000780-00006 |
螺钉 M12×12 |
Screw |
2 |
|
16 |
Z30.4.1-16 |
挡圈 |
Snap ring |
4 |
|
17 |
Z30.4.1-11 |
盖板 |
Cover |
2 |
|
18 |
Z30.4.1-4 |
主动片 |
Drive disk |
16 |
|
19 |
Z30.4.1-6 |
波形弹簧 |
Wave spring |
32 |
|
20 |
Z30.4.1-5 |
从动片 |
Driver disk |
16 |
|
21 |
Z30.4.1-9 |
压板 |
Plate |
2 |
|
22 |
Z30.4.1-8A |
活赛 |
Piston |
2 |
|
23 |
Z30.4.1-22B |
油封环 |
Oil seal ring |
2 |
|
24 |
Z30.4.1-10 |
齿圈 |
Gear ring |
1 |
|
25 |
Z30.4.1-7A |
缸体 |
Cylinder body |
1 |
|
26 |
Z30E.4.1-4 |
倒档齿轮 |
Gear |
1 |
|
27 |
Z30E.4.1-5 |
轴承隔套 |
Sleeve |
1 |
|
28 |
B-G002760-00018 |
轴承 6209 |
Bearing |
1 |
|
29 |
B-G00894A-00015 |
挡圈 45 |
Snap ring |
1 |
|
30 |
Z30E.4.1-7 |
垫 |
Pad |
1 |
|
31 |
Z30E.4.1-6 |
轴承盖 |
Cover |
1 |
Z30E.4.2 倒档轴总成 Reverse Shaft Ass‘y
Z30E.4.2 倒档轴总成 Reverse Shaft Ass‘y
|
序号 |
零 件 代 号 |
名 |
称 |
数量 |
||
|
NO. |
Part No. |
Part |
Name |
Q‘ty |
||
|
1 |
B-G057830-00003 |
螺栓 M10×20 |
ZnD |
Bolt |
2 |
|
|
2 |
B-G000930-00001 |
垫圈 10 |
Washer |
2 |
||
|
3 |
Z30.4.9-1 |
轴端挡板 |
Baffle |
1 |
||
|
4 |
Z30E.4.2-1 |
倒档轴 |
Reverse shaft |
1 |
||
|
5 |
Z30.4.9-3 |
倒档齿轮 |
Reverse gear |
1 |
||
|
6 |
B-G002760-00005 |
轴承 6007 |
Bearing |
2 |
||
|
7 |
B-G00894A-00013 |
挡圈 35 |
Snap ring |
1 |
||
|
8 |
B-G00893A-00010 |
挡圈 62 |
Snap ring |
1 |

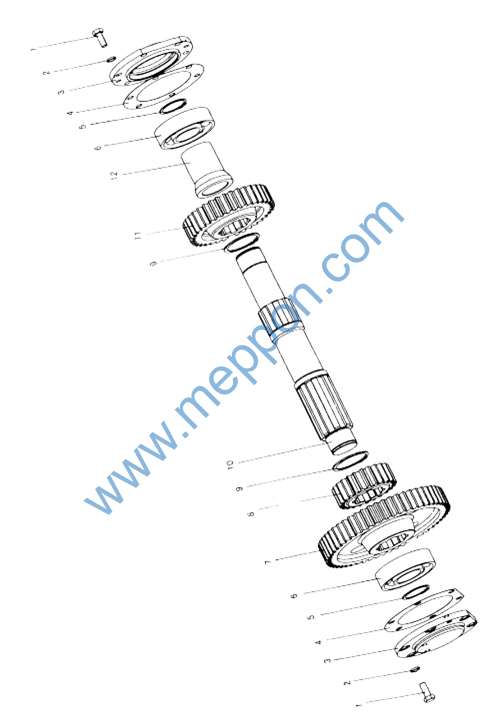

Z30E.4.3 中间轴总成 Medium Shaft Ass‘y
Z30E.4.3 中间轴总成 Medium Shaft Ass‘y
|
序号 |
零 件 代 号 |
名 |
称 |
数量 |
||
|
NO. |
Part No. |
Part |
Name |
Q‘ty |
||
|
1 |
B-G057830-00006 |
螺栓 M10×25 |
ZnD |
Bolt |
12 |
|
|
2 |
B-G000930-00001 |
垫圈 10 |
Washer |
12 |
||
|
3 |
Z30E.4.3-1 |
端盖 |
Cover |
2 |
||
|
4 |
Z30E.4.3-2A |
纸垫 |
Paper pad |
2 |
||
|
5 |
B-G00894A-00015 |
挡圈 45 |
Snap ring |
2 |
||
|
6 |
B-G002760-00029 |
轴承 6309 |
Bearing |
2 |
||
|
7 |
Z30E.4.3-3 |
齿轮 |
Gear |
1 |
||
|
8 |
Z30E.4.3-4 |
齿轮 |
Gear |
1 |
||
|
9 |
B-G00894A-00020 |
挡圈 60 |
Snap ring |
2 |
||
|
10 |
Z30E.4.3-5 |
中间轴 |
Medium shaft |
1 |
||
|
11 |
Z30E.4.3-6 |
齿轮 |
Gear |
1 |
||
|
12 |
Z30E.4.3-7 |
套 |
Sleeve |
1 |
Z30E.4.4 二、三档轴总成 2nd and 3rd Shaft Ass‘y
