SINOMACH CHANGLIN ZL30H wheel loader parts catalog with CUMMINS engine 07
Z30E.4.4 二、三档轴总成 2nd and 3rd Shaft Ass‘y
序号 NO. |
零 件 代 号 Part No. |
名 Part |
称 Name |
数量 Q‘ty |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 |
B-G057830-00006 B-G000930-00001 Z30E.4.4-5 Z30E.4.4-7 B-G00894A-00015 B-G002760-00029 Z30E.4.4-8 B-G003010-00009 W-03-00007 Z30E.4.4-4 B-G003010-00003 B-G000780-00006 Z30.4.1-19 Z30E.4.4-2 Z30.4.1-16 Z30.4.1-11 Z30.4.1-4L Z30.4.1-6 Z30.4.1-5 Z30.4.1-9 Z30.4.4-5 Z30.4.1-8A Z30.4.1-22B Z30.4.1-7AL Z30E.4.4-3L Z30E.4.4-1 Z30E.4.4-6 |
螺栓 M10×25 ZnD 垫圈 10 进油轴承盖 纸垫 挡圈 45 轴承 309 套 轴承 8109 有保持架滚针轴承9243/55 三档离合器齿轮 轴承 8111 螺钉 M12×12 油封环 二、三档轴 挡圈 盖板 主动片 波形弹簧 从动片 压板 齿圈 活塞 油封环 缸体 二档离合器齿轮 齿轮 轴承盖 |
Bolt Washer Cover Paper pad Snap ring Bearing Sleeve Bearing Bearing Gear Bearing Screw Oil seal ring Shaft Snap ring Hood Drive disk Wave spring Driven disk Holder Gear ring Piston Oil seal ring Cylinder body Gear Gear Cover |
12 12 1 2 2 2 1 1 3 1 3 2 4 1 4 2 17 34 17 2 1 2 2 1 1 1 1 |
|

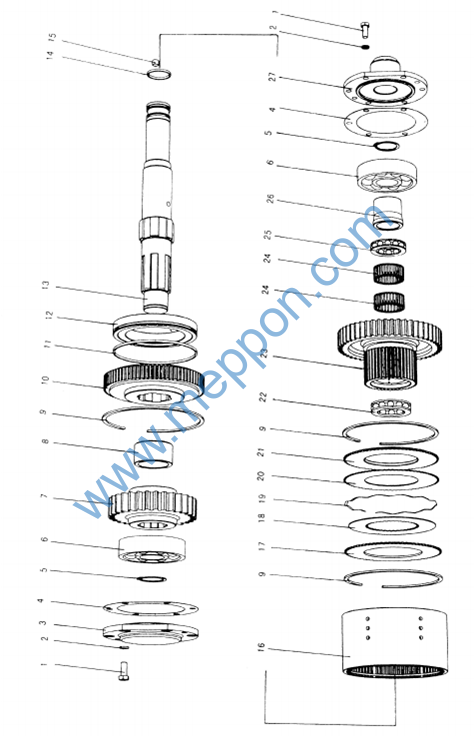

Z30E.4.5 一档总成 1st Speed Ass‘y
Z30E.4.5 一档总成 1st Speed Ass‘y
序号 |
零 件 代 号 |
名 称 |
数量 |
|
NO. |
Part No. |
Part Name |
Q‘ty |
|
1 |
B-G057830-00006 |
螺栓 M10×25 ZnD Bolt |
12 |
|
2 |
B-G000930-00001 |
垫圈 10 |
Washer |
12 |
3 |
Z30E.4.5-9 |
轴承盖 |
Cover |
1 |
4 |
Z30E.4.5-8 |
垫 |
Spacer |
2 |
5 |
B-G00894A-00015 |
挡圈 45 |
Snap ring |
2 |
6 |
B-G002760-00035 |
滚动轴承 6409 Bearing |
2 |
|
7 |
Z30E.4.5-2 |
一档主动齿轮 |
Gear |
1 |
8 |
Z30E.4.5-3 |
套 |
Sleeve |
1 |
9 |
Z30.4.1-16 |
挡圈 |
Snap ring |
3 |
10 |
Z30E.4.5-4 |
一档缸体 |
Cylinder body |
1 |
11 |
Z30.4.1-22B |
油封环 |
Oil seal ring |
1 |
12 |
Z30.4.1-8A |
活塞 |
Piston |
1 |
13 |
Z30E.4.5-1 |
一档轴 |
Shaft |
1 |
14 |
Z30.4.1-19 |
油封环 |
Oil seal ring |
2 |
15 |
B-G000780-00006 |
螺钉 M12×12 |
Screw |
1 |
16 |
Z30E.4.5-10 |
齿圈 |
Gear ring |
1 |
17 |
Z30.4.1-9 |
压板 |
Holder |
1 |
18 |
Z30.4.1-5 |
从动片 |
Driven disk |
13 |
19 |
Z30.4.1-6 |
波形弹簧 |
Wave spring |
26 |
20 |
Z30.4.1-4 |
主动片 |
Drive disk |
13 |
21 |
Z30.4.1-11 |
盖板 |
Cover |
1 |
22 |
B-G003010-00003 |
轴承 8111 |
Bearing |
1 |
23 |
Z30E.4.5-5 |
一档离合器齿轮 Gear |
1 |
|
24 |
W-03-00041 |
有保持架滚针轴承 29243/55 Needle bearing |
2 |
|
25 |
B-G003010-00002 |
轴承 8110 |
Bearing |
1 |
26 |
Z30E.4.5-6 |
轴套 |
Sleeve |
1 |
27 |
Z30E.4.5-7 |
进油轴承盖 |
Cover |
1 |

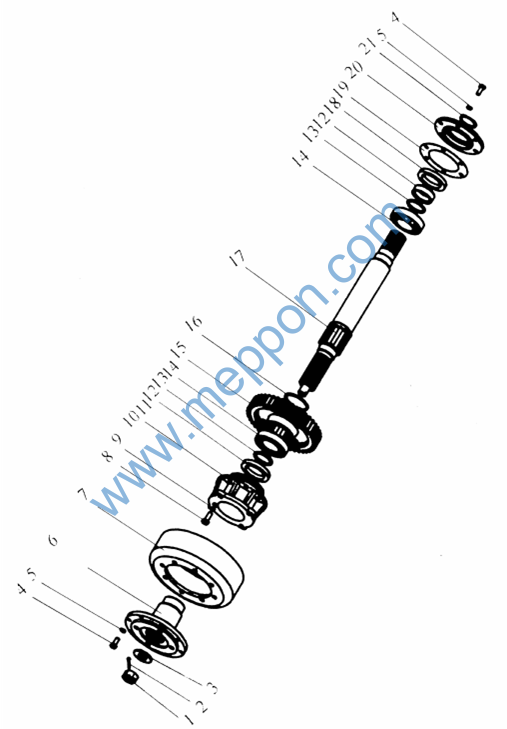

Z30H.4.2 输出轴总成 Output Shaft Ass‘y
Z30H.4.2 输出轴总成 Output Shaft Ass‘y
序号 |
零 件 代 号 |
名 |
称 |
数量 |
NO. |
Part No. |
Part |
Name |
Q‘ty |
1 |
B-Q020430-00002 |
螺母 M24×1.5 ZnD |
Nut |
1 |
2 |
B-G000910-00049 |
销 5×45ZnD |
Pin |
1 |
3 |
Z30.4.7A-1 |
垫圈 |
Washer |
1 |
4 |
B-G057830-00006 |
螺栓 M10×25 ZnD |
Bolt |
22 |
5 |
B-G000930-00001 |
垫圈 10 |
Washer |
22 |
6 |
Z30E.4.6-1 |
输出法兰 |
Output Flange |
1 |
7 |
Z30E.4.6.1 |
手制动器总成 |
Braker |
1 |
8 |
B-G057830-00034 |
螺栓 M12×30 ZnD |
Bolt |
4 |
9 |
B-G000930-00003 |
垫圈 12 |
Washer |
4 |
10 |
Z30E.4.6-2 |
轴承座 |
Bearing seat |
1 |
11 |
Z30E.4.6-5 |
纸垫 |
Spacer |
1 |
12 |
W-15-00113 |
密封圈 AE3409 A0 (NOK) |
Oil seal |
2 |
13 |
B-Q020710-00084 |
O 形圈 60×5.7 |
O-ring |
2 |
14 |
B-G002970-00018 |
滚动轴承 32211 |
Bearing |
2 |
15 |
Z30E.4.6-3 |
输出齿轮 |
Output shaft |
1 |
16 |
B-G00894A-00021 |
挡圈 72 |
Snap ring |
1 |
17 |
Z30E.4.6-4 |
输出轴 |
Output shaft |
1 |
18 |
Z30.4.7-6 |
套 |
Sleeve |
1 |
19 |
Z30.4.7-7 |
垫 |
Spacer |
1 |
20 |
Z30.4.7-8 |
轴承盖 |
Bearing cover |
1 |
21 |
B-G00894A-00017 |
挡圈 50 |
Snap ring |
1 |

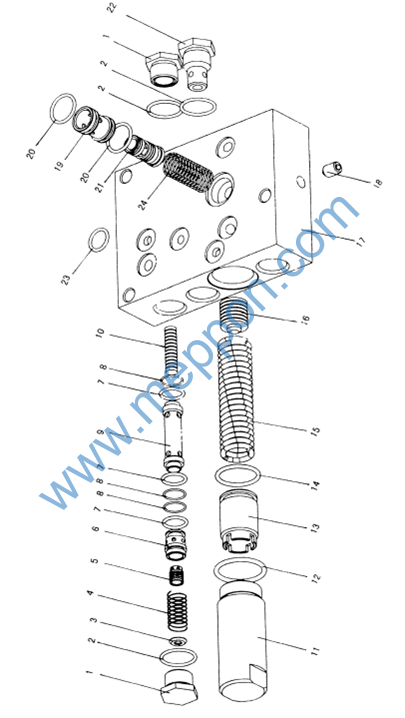

Z30.4.12A 分配阀总成 Distributing Valve Ass‘y
