SINOMACH CHANGLIN ZL30H wheel loader parts catalog with CUMMINS engine 08

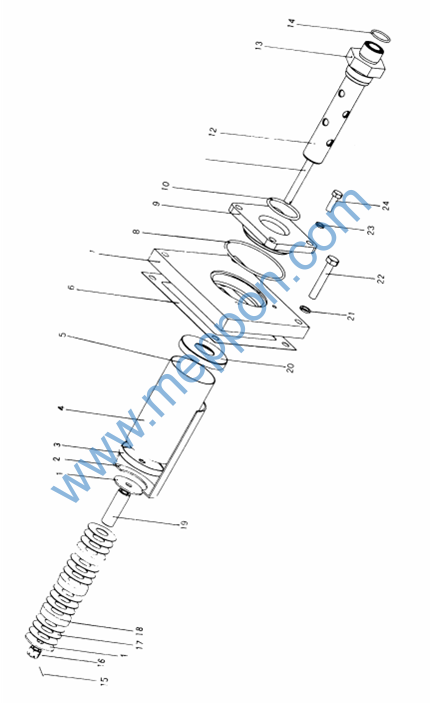

Z30.4.12A 分配阀总成 Distributing Valve Ass‘y
序号 |
零 件 代 号 |
名 |
称 |
数量 |
NO. |
Part No. |
Part |
Name |
Q‘ty |
1 |
Z30.4.12-12 |
固定螺钉 |
Screw |
5 |
2 |
B-Q020710-00042 |
O 形密封圈 25×2.4 |
O-ring |
6 |
3 |
Z30.4.12-11 |
弹簧座 |
Spring seat |
5 |
4 |
Z30.4.12-10 |
弹簧 |
Spring |
5 |
5 |
Z30.4.12-8 |
单向阀 |
One-way valve |
5 |
6 |
Z30.4.12-9 |
单向阀套 |
Valve bushing |
5 |
7 |
B-Q020710-00024 |
O 形密封圈 16×2.4 |
O-ring |
11 |
8 |
B-Q020710-00001 |
挡圈 A16×1.25 |
Snapring |
11 |
9 |
Z30.4.12-7 |
液动阀套 |
Valve bushing |
3 |
10 |
Z30.4.12-6 |
阀芯 |
Valve core |
3 |
11 |
Z30.4.12-13 |
液流阀阀罩 |
Valve hood |
1 |
12 |
B-Q020710-00056 |
O 形密封圈 35×3.5 |
O-ring |
1 |
13 |
Z30.4.12-3 |
液流阀阀套 |
Valve bushing |
1 |
14 |
B-Q020710-00047 |
O 形密封圈 30×3.1 |
O-ring |
1 |
15 |
Z30.4.12-2 |
弹簧 |
Spring |
1 |
16 |
Z30.4.12-4 |
液流阀阀芯 |
Valve core |
1 |
17 |
Z30.4.12-1 |
阀体 |
Valve body |
1 |
18 |
螺钉 Z1/8″×12 |
Screw |
2 |
|
19 |
Z30.4.12-14 |
阀套 |
Valve sleeve |
1 |
20 |
B-Q020710-00033 |
O 形密封圈 22×2.4 |
O-ring |
2 |
21 |
Z30.4.12-15 |
阀芯 |
Valve core |
1 |
22 |
Z30.4.12-5 |
固定螺钉 |
Screw |
1 |
23 |
B-Q020710-00029 |
O 形密封圈 20×2.4 |
O-ring |
6 |
24 |
Z30.4.12-16 |
弹簧 |
Spring |
1 |
Z30E.4.13 档位阀总成 Clutch Valve Ass‘y
Z30E.4.13 档位阀总成 Clutch Valve Ass‘y
序号 |
零 件 代 号 |
名 称 |
数量 |
|
NO. |
Part No. |
Part Name |
Q‘ty |
|
1 |
B-G057820-00003 |
螺栓 M10×110 ZnD Bolt |
3 |
|
2 |
B-G000930-00001 |
垫圈 10 |
Washer |
3 |
3 |
B-G00097B-00002 |
垫圈 10ZnD Washer |
3 |
|
4 |
Z30.4.12A |
分配阀总成 Distributing valve ass‘y |
1 |
|
5 |
Z30.4.13 |
档位阀总成 Clutch valve ass‘y |
1 |
|
6 |
B-J010000-00003 |
螺塞 M16×1.5 Plug |
1 |
|
7 |
B-J010020-00004 |
垫圈 16 |
Washer |
11 |
8 |
Z50B.4.8B-1 |
接头 |
Joint |
10 |
9 |
B-Q020710-00008 |
O 形圈 11 × 1.9 O-ring |
11 |
|
10 |
B-Q020750-00098 |
胶管接头 8 Ⅰ-500 Joint |
1 |
|
11 |
B-Q020750-00103 |
胶管接头 8 Ⅰ-600 Joint |
2 |
|
12 |
B-Q020750-00096 |
胶管接头 8 Ⅰ-470 Joint |
1 |
|
13 |
B-Q020750-00095 |
胶管接头 8 Ⅰ-400 Joint |
1 |
|
14 |
Z30E.4.13-1 |
底板 |
Bottom plate |
1 |
15 |
B-G000930-00017 |
垫圈 8 |
Washer |
4 |
16 |
B-G057820-00162 |
螺栓 M8×50 ZnD Bolt |
4 |
|
17 |
B-J020990-00001 |
接管 10 |
Joint pipe |
1 |
18 |
B-J009810-00002 |
螺母 M16×1.5 Nut |
1 |
|
19 |
Z50B.4.12-1 |
铜管 |
Copper pipe |
1 |

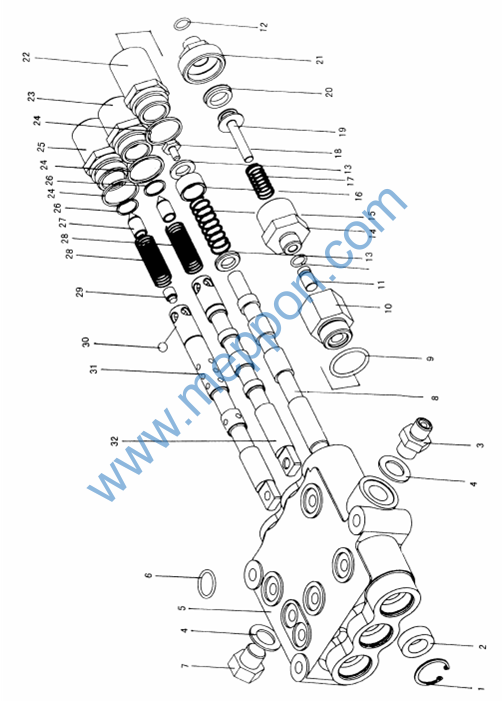

Z30.4.13 档位阀 Transmission control Valve
Z30.4.13 档位阀 Transmission control Valve
序号 |
零 件 代 号 |
名 |
称 |
数量 |
NO. |
Part No. |
Part |
Name |
Q‘ty |
1 |
B-G00893A-00004 |
孔用弹簧挡圈 30 |
Snap ring |
3 |
2 |
B-G09877A-00019 |
骨架式橡胶油封FB18×30×10 |
Oil seal |
3 |
3 |
Z30.4.13-5 |
操纵压力表接头 |
Joint |
1 |
4 |
B-J010020-00005 |
垫圈 18 |
Washer |
2 |
5 |
Z30.4.13-1 |
档位阀体 |
Valve body |
1 |
6 |
B-Q020710-00033 |
O 形密封圈 20×2.4 |
O-ring |
6 |
7 |
B-J010000-00005 |
螺塞 M18×1.5 |
Plug |
1 |
8 |
Z30.4.13-4 |
制动制载阀杆 |
Valve stem |
1 |
9 |
B-Q020710-00047 |
O 形密封圈 30×3.1 |
O-ring |
1 |
10 |
Z30.4.13-12 |
柱塞套 |
Plunger sleeve |
1 |
11 |
Z30.4.13-13 |
柱塞 |
Plunger |
1 |
12 |
B-Q020710-00008 |
O 形密封圈 11 × 1.9 |
O-ring |
3 |
13 |
Z30.4.13-10 |
垫圈 |
Washer |
2 |
14 |
Z30.4.13-15 |
活动杆导套 |
Guide bushing |
1 |
15 |
Z30.4.13-9 |
制动杆始复弹簧 |
Spring |
1 |
16 |
Z30.4.13-8 |
限位套 |
Limit sleeve |
1 |
17 |
Z30.4.13-16 |
活塞杆回位弹簧 |
Retraction spring |
1 |
18 |
Z30.4.13-11 |
螺钉 |
Screw |
1 |
19 |
Z30.4.13-14 |
活塞杆 |
Piston rod |
1 |
20 |
Z30.4.13-17 |
橡皮碗 |
Rubber cup |
1 |
21 |
Z30.4.13-18 |
进气联接盖 |
Cover |
1 |
22 |
Z30.4.13-7 |
制动杆联接套 |
Sleeve |
1 |
23 |
Z30.4.13-19 |
方向杆档位体 |
Sleeve |
1 |
24 |
Z30.4.13-6 |
垫圈 |
Washer |
3 |
25 |
Z30.4.13-23 |
档位杆体 |
Sleeve |
1 |
26 |
Z30.4.13-22 |
挡圈 |
Snap ring |
2 |
27 |
Z30.4.13-21 |
钢球限位锥体 |
Limit cone |
2 |
28 |
Z30.4.13-20 |
档位弹簧 |
Spring |
2 |
29 |
B-G000790-00001 |
内六角圆柱端紧定螺钉M10×12 |
Screw |
1 |
30 |
B-G003080-00002 |
钢球 8 |
Ball |
8 |
31 |
Z30.4.13-2 |
档位阀杆 |
Valve stem |
1 |
32 |
Z30.4.13-3 |
方向阀杆 |
Valve stem |
1 |
Z30.4.21 滤清器总成 Filter Ass‘y
