SINOMACH CHANGLIN ZL30H wheel loader parts catalog with CUMMINS engine 09
Z30.4.21 滤清器总成 Filter Ass‘y
序号 |
零 件 代 号 |
名 |
称 |
数量 |
NO. |
Part No. |
Part |
Name |
Q‘ty |
1 |
Z30.4.21-12 |
铝垫 |
Al-pad |
2 |
2 |
Z30.4.21.1 |
滤清器罩 |
Filter boot |
1 |
3 |
Z30.4.21-3 |
滤清器罩下端盖 |
Cover |
1 |
4 |
Z30.4.21-11 |
滤网 |
Screen |
1 |
5 |
Z30.4.21-10 |
滤清器骨架 |
Skeleton |
1 |
6 |
Z30.4.21-6 |
垫 |
Pad |
1 |
7 |
Z30.4.21-7 |
盖板 |
Cover |
1 |
8 |
B-Q020710-00104 |
O 形圈 90×3.1 |
O-ring |
1 |
9 |
Z30.4.21-8 |
法兰盘 |
Flange |
1 |
10 |
B-Q020710-00070 |
O 形圈 45×3.5 |
O-ring |
1 |
11 |
Z30.4.21-2 |
联接螺杆 |
Screw |
1 |
12 |
Z30.4.21-4 |
油管 |
Tube |
1 |
13 |
Z30.4.21-9 |
接头 |
Joint |
1 |
14 |
B-Q020710-00042 |
O 形圈 25×2.4 |
O-ring |
1 |
15 |
B-G000910-00023 |
销 2×36 |
Cotter pin |
1 |
16 |
B-G061780-00002 |
螺母 M10 ZnD |
Nut |
1 |
17 |
Z30.14.8.3-3 |
隔垫 |
Spacer |
15 |
18 |
Z30.14.8.3-2 |
永磁铁 |
Magnet |
4 |
19 |
Z30.4.21-1 |
铝管 |
Al-pipe |
1 |
20 |
Z30.4.21-5 |
滤清器上端盖 |
Cover |
1 |
21 |
B-G000930-00001 |
垫圈 10 |
Washer |
4 |
22 |
B-G057830-00012 |
螺栓 M10×35 ZnD |
Bolt |
4 |
23 |
B-G000930-00017 |
垫圈 8 |
Washer |
4 |
24 |
B-G057830-00143 |
螺栓 M8×25 ZnD |
Bolt |
4 |

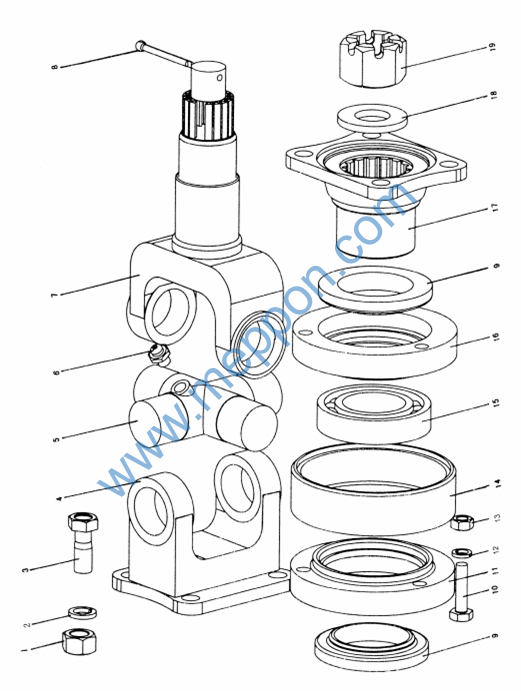

Z30E.5 前传动轴( Ⅰ ) Front Drive Shaft ( Ⅰ )
Z30E.5 前传动轴( Ⅰ ) Front Drive Shaft ( Ⅰ )
序号 |
零 件 代 号 |
名 |
称 |
数量 |
NO. |
Part No. |
Part |
Name |
Q‘ty |
1 |
Z30.3B-2 |
突缘叉 |
Flange fork |
2 |
2 |
EQ140 |
十字轴总成 |
Cross shaft ass‘y |
2 |
3 |
B-J07940A-00001 |
油杯 M10×1 |
Grease cup |
3 |
4 |
Z30A.5.1.1 |
滑动叉总成 |
Slide fork ass‘y |
1 |
5 |
EQ140-2202C-011 |
套管叉油封盖 |
Cover |
1 |
6 |
EQ140-2201D-061 |
油封 |
Oil seal |
1 |
7 |
EQ140-2201D-062 |
油封垫片 |
Spacer |
1 |
8 |
B-G008890-00005 |
螺母 M14×1.5ZnD |
Nut |
4 |
9 |
B-G000930-00005 |
垫圈 14 |
Washer |
8 |
10 |
B-G057860-00019 |
螺母 M14×1.5×45 ZnD |
Bolt |
1 |
11 |
EQ140-2201D-017 |
小卡环 |
Clip ring |
1 |
12 |
EQ140-2201D-066 |
花键护套 |
Sleeve |
1 |
13 |
EQ140-2201D-016 |
大卡环 |
Big ring |
1 |
14 |
Z30E.5.1.1 |
花键轴叉 |
Spline fork |
1 |

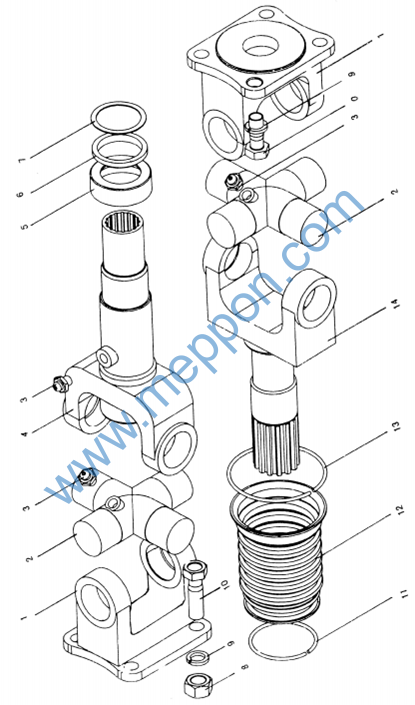

Z30E.5 前传动轴( Ⅱ ) Front Drive Shaft ( Ⅱ )
Z30E.5 前传动轴( Ⅱ ) Front Drive Shaft ( Ⅱ )
序号 |
零 件 代 号 |
名 |
称 |
数量 |
NO. |
Part No. |
Part |
Name |
Q‘ty |
1 |
B-G008890-00005 |
螺母 M14×1.5 ZnD |
Nut |
4 |
2 |
B-G000930-00005 |
垫圈 14 |
Washer |
4 |
3 |
B-G057860-00019 |
螺栓 M14×1.5×45 ZnD |
Bolt |
4 |
4 |
Z30.3B-2 |
突缘叉 |
Flange Fork |
1 |
5 |
EQ140 |
十字轴总成 |
Gross shaft ass‘y |
1 |
6 |
B-J07940A-00001 |
油杯 M10×1 |
Grease cup |
2 |
7 |
Z30E.5.2.1 |
万向节叉及花键轴 |
Joint fork & Splined shaft |
1 |
8 |
B-G000910-00051 |
销 5×50ZnD |
Pin |
1 |
9 |
CA10B-120-2202023 |
支架轴承油封总成 |
Seal ass‘y |
2 |
10 |
Z30.5.2-2 |
螺栓 M10×1 ×82 |
Bolt |
3 |
11 |
CA10B-120-2202090-6 |
前盖 |
Cover |
1 |
12 |
B-G000930-00001 |
垫圈 10 |
Washer |
3 |
13 |
B-G061710-00002 |
螺母 M10×1 |
Nut |
3 |
14 |
CA10B-120-2202085 |
垫环 |
Ring |
1 |
15 |
B-G002760-00019 |
滚动轴承 6210 |
Bearing |
1 |
16 |
CA10B-120-2202092-6 |
后盖 |
Cover |
1 |
17 |
Z30.5A.1-2 |
突缘 |
Flange |
1 |
18 |
Z30.5.2-1 |
垫圈 |
Washer |
1 |
19 |
B-Q020440-00003 |
螺母 M27×1.5 ZnD |
Nut |
1 |

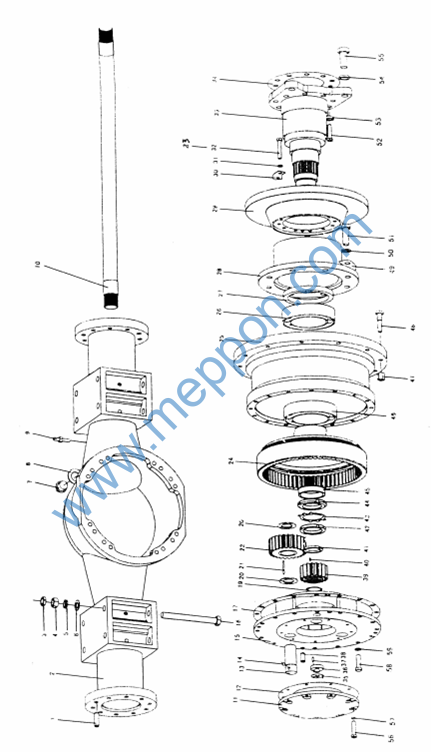

Z30H.6 前 桥 Front Axle
