SINOMACH CHANGLIN ZL40H wheel loader parts catalog 04
Z40E.5
前传动轴(二)
Front
Drive
Shaft(2)
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
B-G057860-00019 |
螺栓 M14×1.5×45ZnD Bolt |
4 |
|
2 |
B-G00097B-00006 |
垫圈 14ZnD |
Washer |
8 |
3 |
B-G008890-00005 |
螺母 M14×1 5ZnD Nut |
4 |
|
4 |
Z30.3B-2 |
突缘叉 |
Flange fork |
2 |
5 |
EQ140 |
十字轴总成 Cross shaft ass’y |
2 |
|
6 |
B-J07940A-00001 |
油杯 M10×1 Grease fitting |
4 |
|
7 |
EQ140-2201D-051 |
套管叉–传动轴 Fork-Drive shaft |
1 |
|
8 |
EQ140-2202D-011 |
套管叉油封盖 Oil seal cover |
1 |
|
9 |
EQ140-2201D-061 |
油封–套管叉 |
Oil seal |
1 |
10 |
EQ140-2201D-062 |
油封垫片 |
Washer |
1 |
11 |
Z40E.5. 1 |
伸缩花键轴 Spline shaft |
1 |
|
12 |
B-G057860-00034 |
螺栓 M14×1.5×35ZnD Bolt |
4 |
Z40H.6/Z40H.8
前/后桥 Front/Rear
Axle
Z40H.6/Z40H.8
前/后桥 Front/Rear
Axle
序号 No. |
零件代号 Part |
零 件 名 称 Part |
数量 Q’ty |
||
1 |
ZZ40E.6-6 |
制动盘 |
Brake disc |
4 |
|
2 |
B-G001190-00008 |
销 A16×50 |
Pin |
4 |
|
3 |
Z40E.8-4 |
轮边支承轴 |
Support shaft |
4 |
|
4 |
Z50B.8-3 |
密封垫 |
Gasket |
4 |
|
5 |
B-G000930-00010 |
垫圈 24 |
Washer |
24 |
|
6 |
Z30.6-31 |
螺栓 M24×1.5 |
Bolt |
8 |
|
7 |
W-03-00023 |
通气塞 NJ- 130 |
Breather plug |
4 |
|
8 |
B-J010000-00011 |
螺塞 M27×2 |
Plug |
6 |
|
9 |
B-J009820-00008 |
垫圈 27 |
Washer |
8 |
|
10 |
B-G008270-00004 |
钉 2×5 |
Screw |
8 |
|
11 |
Z40H.6- 1 Z40H.8- 1 |
标牌 标牌 |
Name Name |
plate plate |
1 1 |
12 |
Z40E.6- 1A |
桥壳 |
Axle case |
2 |
|
13 |
Z50B 6-25 |
密封垫 |
Gasket |
2 |
|
14 |
B-G001190-00005 |
销 A12×35 |
Pin |
4 |
|
15 |
B-G057850-00057 |
螺栓 M24×2×160-10.9ZnD |
Bolt |
16 |
|
16 |
B-G00097B-00014 |
垫圈 24ZnD |
Washer |
32 |
|
18 |
B-G061710-00026 |
螺母 M24×2ZnD |
Nut |
32 |
|
20 |
B-G000930-00010 |
垫圈 14 |
Washer |
32 |
|
21 |
B-G057830-00060 |
螺栓 M14×40ZnD |
Bolt |
32 |
|
22 |
B-G09877A-00017 |
油封 FB150×180×16B |
Oil seal |
4 |
|
23 |
Z50B.6A-26 |
卡环 |
Snap ring |
4 |
|
24 |
B-G002970-00017 |
滚动轴承 32024 |
Bearing |
4 |
|
25 |
Z50B.6A- 19A |
轴毂 |
Wheel hub |
4 |
|
26 |
B-G002970-00024 |
滚动轴承 32221 |
Bearing |
4 |
|
27 |
Z50B 6-2 |
内齿轮 |
Internal gear |
4 |
|
28 |
Z50B.6- 17 |
密封垫 |
Gasket |
4 |
|
29 |
Z50B.6-4 |
圆螺母 |
Nut |
4 |
|
30 |
Z50B.6-5 |
太阳轮垫 |
Washer |
4 |
|
31 |
B-G001190-00014 |
销 A5×10 |
Pin |
8 |
|
32 |
Z50B 6-8 |
太阳轮 |
Sun gear |
4 |
|
33 |
B-G00894A-00018 |
挡圈 52 |
Snap ring |
4 |
|
34 |
Z50B.6- 1A |
行星轮架 |
Planet carrier |
4 |
|
35 |
B-Q020490-00011 |
垫圈 20 |
Washer |
44 |
|
36 |
Z50B.6-22 |
螺栓 |
Bolt |
44 |

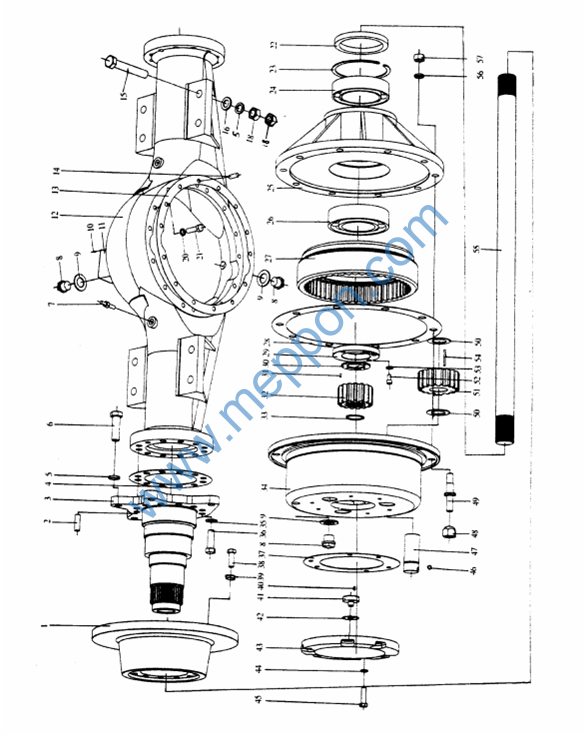

Z40H.6/Z40H.8
前/后桥 Front/Rear
Axle
Z40H.6/Z40H.8
前/后桥 Front/Rear
Axle
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
37 |
Z50B.6-6 |
密封垫 |
Gasket |
4 |
38 |
B-G057830-00076 |
螺栓 M16×45ZnD Bolt |
48 |
|
39 |
B-Q020490-00007 |
垫圈 16 |
Washer |
48 |
40 |
B-G001190-00015 |
销 A5×25 |
Pin |
4 |
41 |
Z50B.6- 10 |
半轴定位堵 |
Locator |
4 |
42 |
Z50B 6- 11 |
调整垫 |
Adjusting washer |
4 组 |
43 |
Z50B.6-7 |
盖板 |
Cover |
4 |
44 |
B-G000930-00003 |
垫圈 12 |
Washer |
24 |
45 |
B-G057830-00034 |
螺栓 M12×30ZnD Bolt |
24 |
|
46 |
B-G003080-00001 |
钢球 10.0000-G100-b Ball |
12 |
|
47 |
Z50B.6- 14 |
行星齿轮轴 Planet gear shaft |
12 |
|
48 |
Z50B 6- 16 |
轮辋螺母 |
Rim nut |
40 |
49 |
Z50B.6- 15 |
轮辋螺栓 |
Rim bolt |
40 |
50 |
Z50B.6- 13 |
垫片 |
Spacer |
24 |
51 |
Z50B 6- 12 |
行星齿轮 |
Planet gear |
12 |
52 |
B-G000700-00002 |
螺钉 M10×20 Screw |
4 |
|
53 |
B-G000930-00001 |
垫圈 10 |
Washer |
4 |
54 |
B-G003090-00002 |
滚针 5×49.8 Needle roller |
372 |
|
55 |
Z40E.6-2 |
半轴 |
Half-shaft |
4 |
56 |
B-G000930-00008 |
垫圈 20 |
Washer |
40 |
57 |
Z50B.6- 18 |
螺母 M20×1.5-6H Nut |
40 |

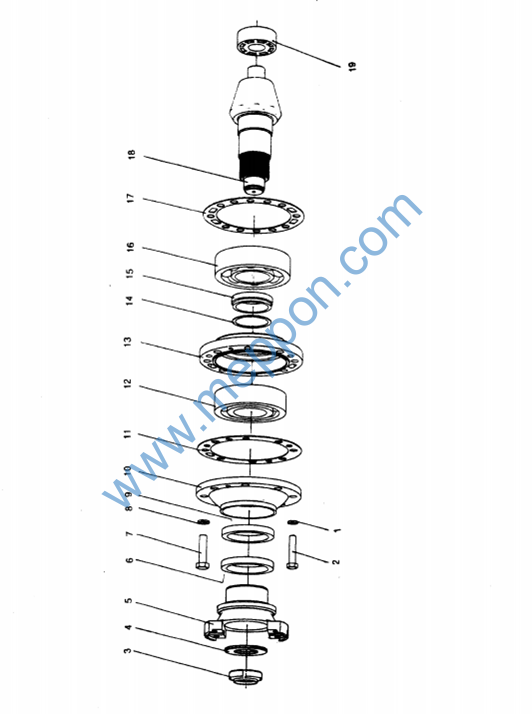

Z40H.6.1/Z40H.8.1
前/后桥主传动器(一)
Front
&
Rear
Axle
Main
Drive(1)
