SINOMACH CHANGLIN ZL40H wheel loader parts catalog 05
Z40H.6.1/Z40H.8.1
前/后桥主传动器(一)
Front
&
Rear
Axle
Main
Drive(1)
序号 |
零件代号 |
零 件 名 称 |
数量 |
||
No. |
Part |
Part |
Q’ty |
||
1 |
B-G008590-00003 |
垫圈 14 |
Washer |
14 |
|
2 |
B-G057850-00014 |
螺栓 M14×1.5×55-10.9 Bolt |
14 |
||
3 |
Z50B.6. 1- 1 |
锁紧螺母 |
Retaining nut |
2 |
|
4 |
Z50B.6. 1-2 |
垫圈 |
Washer |
2 |
|
5 |
Z50B.6. 1. 1 Z40E 8 1 1 |
输入法兰组件(前桥用) 输入法兰组件(后桥用) |
Flange ass’y Flange ass’y |
1 1 |
|
6 |
W- 15-00111 |
油封 AE 3733 EO (NOK) Oil seal |
2 |
||
7 |
B-G057850-00006 |
螺栓 M12×1.5×55-10.9 Bolt |
2 |
||
8 |
B-G000930-00003 |
垫圈 12 |
Washer |
2 |
|
9 |
AE 3733 EO |
油封 FB80×100×12B (NOK) Oil seal |
2 |
||
10 |
Z40E.6. 1- 1 |
端盖 |
Cover |
2 |
|
11 |
Z50B 6 1-23 |
密封垫 |
Casket |
2 |
|
12 |
B-G002970-00010 |
滚动轴承 31313 Bearing |
2 |
||
13 |
Z40B.6. 1-2 |
轴承座 |
Bearing seat |
2 |
|
14 |
Z50B 6 1-25 |
调整垫片 Adjusting spacer |
2 组 |
||
15 |
Z50B.6. 1-20 |
轴承隔套 |
Bearing sleeve |
2 |
|
16 |
B-G002970-00011 |
滚动轴承 31314E Bearing |
2 |
||
17 |
Z50B 6 1-21 |
调整垫片 Adjusting spacer |
2 组 |
||
18 |
Z50B.6. 1- 18 Z50B.8. 1-2 |
主螺伞(后桥用) 主螺伞(前桥用) |
Spiral bevel gear(R) Spiral bevel gear(L) |
1 1 |
|
19 |
W-03-00065 |
滚动轴承NUP2307E (SKF) Bearing |
2 |

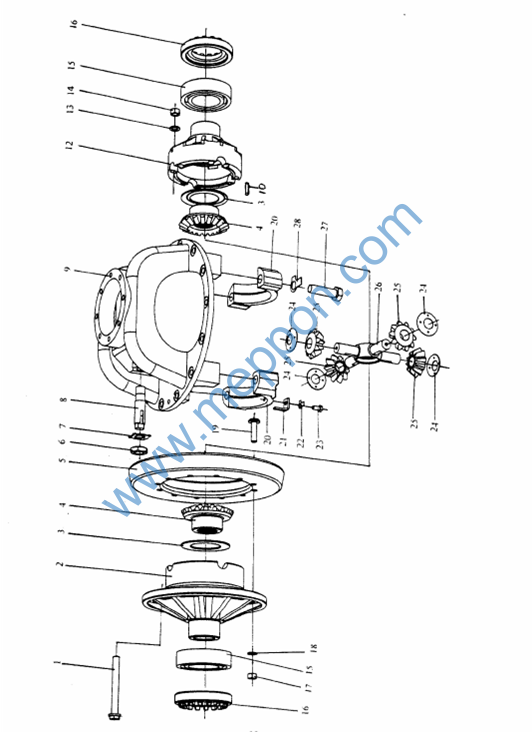

Z40H.6.1/Z40H.8.1
前/后桥主传动器(二)
Front
&
Rear
Axle
Main
Drive(2)
Front
&
Rear
Axle
Main
Drive(2)
序号 No. |
零件代号 Part |
零 |
件 名 称 Part |
数量 Q’ty |
1 |
Z50B.6. 1- 13 |
螺栓 |
Bolt |
16 |
2 |
Z50B.6. 1-8 |
差速器壳体 |
Differentian body |
2 |
3 |
Z50B 6 1- 17 |
半轴齿轮垫片 |
Pad |
4 |
4 |
Z50B.6. 1- 15 |
半轴齿轮 |
Axlt shaft gear |
4 |
5 |
Z50B.6. 1-9 Z50B 8 1- 1 |
大螺伞(后桥用) 大螺伞(前桥用) |
Gear(R) Gear(L) |
1 1 |
6 |
B-G061730-00014 |
螺母 M27×2 |
Nut |
2 |
7 |
Z50B.6. 1-4 |
锁紧片 |
Lock blade |
2 |
8 |
Z50B 6 1 2 |
止推螺栓 |
Bolt |
2 |
9 |
Z50B.6. 1-3 |
托架 |
Bracket |
2 |
10 |
B-G001190-00018 |
销 A6×8 |
Pin |
4 |
12 |
Z50B 6 1- 12 |
差速器半壳 |
Differential halfcase |
2 |
13 |
B-G008480-00005 |
垫圈 16 |
Washer |
16 |
14 |
B-G008890-00006 |
螺母 M16×1.5 |
Nut |
16 |
15 |
B-G002970-00021 |
滚动轴承 32216 |
Bearing |
4 |
16 |
Z50B.6. 1-5 |
差速器螺母 |
Nut |
4 |
17 |
B-G008890-00004 |
螺母 M14×1.5-4H |
Nut |
24 |
18 |
B-G008480-00003 |
垫圈 14 |
Washer |
24 |
19 |
Z50B.6. 1-26 |
螺栓 |
Bolt |
24 |
20 |
Z50B.6. 1- 14 |
瓦盖 |
Cover |
4 |
21 |
Z50B.6. 1-6 |
锁紧片 |
Lock spacer |
4 |
22 |
B-G008550-00001 |
垫圈 10 |
Washer |
4 |
23 |
B-G057860-00001 |
螺栓 M10×1 ×20 |
Bolt |
4 |
24 |
Z50B 6 1- 11 |
锥齿轮垫片 |
Bevel gear spacer |
8 |
25 |
Z50B.6. 1- 10 |
锥齿轮 |
Bevel gear |
8 |
26 |
Z50B.6. 1- 16 |
十字轴 |
Shaft |
2 |
27 |
B-G057820-00125 |
螺栓 M22×80 |
Bolt |
8 |
28 |
B-G008550-00003 |
垫圈 22 |
Washer |
8 |

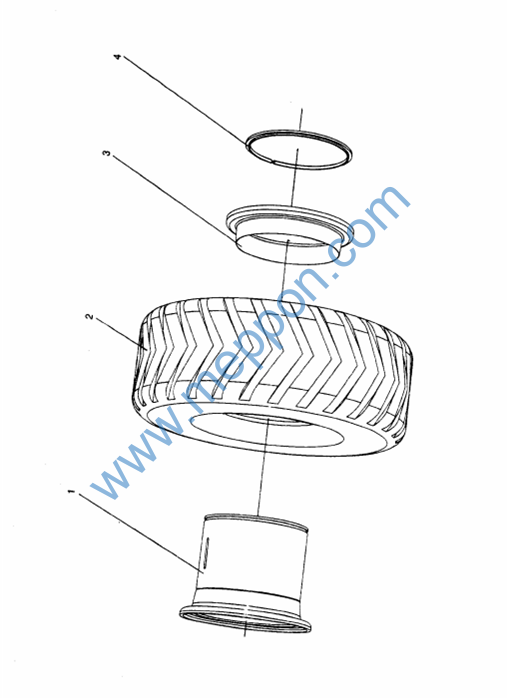

Z40E.6.2A
车轮 Wheel
Ass’y
Z40E.6.2A
车轮 Wheel
Ass’y
序号 No. |
零件代号 Part |
零 |
件 名 称 Part |
数量 Q’ty |
1 |
Z40E.6.2A- 1 |
轮辋体轮—辐组件 |
Rim-spoke ass’y |
4 |
2 |
W-14-00010 |
轮胎 20.5—25- 16PR |
Tire |
4 |
3 |
Z40E.6.2A-2 |
挡圈 |
Snap ring |
4 |
4 |
Z40E.6.2A-3 |
锁圈 |
Lock ring |
4 |

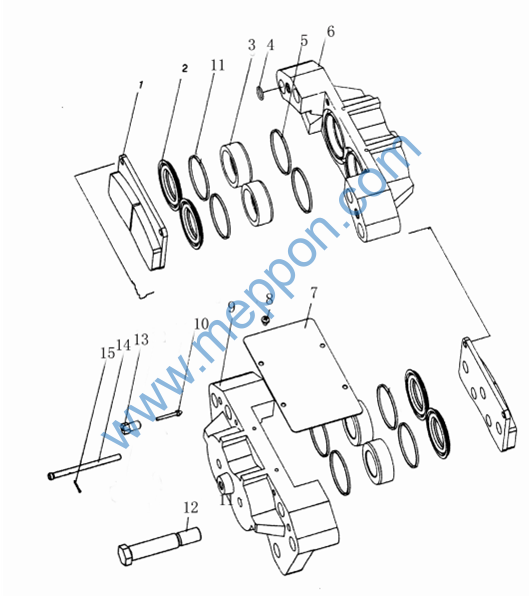

Z30.6.3B
制动器总成 Brake
Ass’y
