SINOMACH CHANGLIN ZL40H wheel loader parts catalog 06
Z30.6.3B
制动器总成 Brake
Ass’y
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
Z30.6.3.2 |
衬块总成 Filler block ass’y |
2 |
|
2 |
Z30.6.3B-4 |
防尘罩 |
Dust guard |
4 |
3 |
Z30 6 3B-2 |
活塞 |
Piston |
4 |
4 |
B-Q020710-00028 |
O 形密封圈 20×2.4 O-ring |
4 |
|
5 |
Z30.6.3B- 1 |
密封圈 |
Seal ring |
4 |
6 |
Z30 6 3B-8 |
付钳桥 Assistant clamping claw |
1 |
|
7 |
Z30.6.3-6 |
盖板 |
Cover |
1 |
8 |
B-G008180-00032 |
十字槽平圆头螺钉 M6×8ZnD Screw |
4 |
|
9 |
Z30 6 3B-5 |
主钳桥 |
Main clamping claw |
1 |
10 |
Z30.6.3B- 10 |
放气螺钉 |
Screw |
2 |
11 |
Z30.6.3B- 11 |
卡箍 |
Clip |
4 |
12 |
Z30 6 3-7 |
螺栓 |
Bolt |
4 |
13 |
Z50F.6-36 |
放气阀盖 |
Cover |
2 |
14 |
Z30.6.3-9 |
销轴 |
Pin |
2 |
15 |
B-G000910-00018 |
开口销 2×16ZnD Cotter pin |
2 |

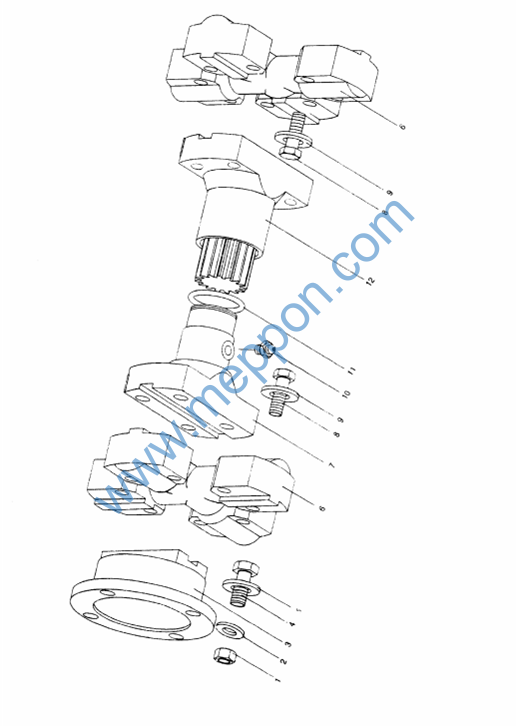

Z40E.7
后传动轴总成 Rear
Drive
Shaft
Ass’y
Z40E.7
后传动轴总成 Rear
Drive
Shaft
Ass’y
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
B-G008890-00005 |
螺母 M14×1.5ZnD Nut |
4 |
|
2 |
B-G00097B-00006 |
垫圈 14ZnD |
Washer |
4 |
3 |
Z40E 7- 1 |
联接盘 Connection flange |
1 |
|
4 |
Z50B.3- 1 |
螺栓 M14×1.5×45 Bolt |
4 |
|
5 |
B-G000930-00005 |
垫圈 14 |
Washer |
4 |
6 |
T160 |
方向节总成 Universal joint ass’y |
2 |
|
7 |
2-48020A-2 |
花键套 |
Spline sleeve |
1 |
8 |
B-G057850-00003 |
螺栓M12×1.25×55-10.9ZnD Bolt |
16 |
|
9 |
B-G00097B-00004 |
垫圈 12ZnD |
Washer |
16 |
10 |
B-J07940A-00002 |
油嘴 M8×1 Grease fitting |
1 |
|
11 |
B-Q020710-00106 |
O 形圈 95×3.1 O-ring |
1 |
|
12 |
2-48020A-4 |
花键轴 |
Spline shaft |
1 |
Z40H.9
行车制动系统(一)
Service
Brake
System(1)
Z40H.9
行车制动系统(一)
Service
Brake
System(1)
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
W- 18-00005 |
加力器总成 CL60 Booster |
2 |
|
2 |
W- 13-00019 |
气管 DH/G18(L=1200) Pipe |
1 |
|
3 |
W- 13-00018 |
气管 DH/G18(L=1100) Pipe |
1 |
|
4 |
W- 13-00039 |
气管 DH/G18(L=850) Pipe |
1 |
|
5 |
Z40E.9F. 1 |
气管 |
Pipe |
1 |
6 |
Z40E 9A 3 |
直角接头 |
Joint |
1 |
7 |
B-Q020710-00039 |
O 形圈 14×2.4 O-ring |
1 |
|
8 |
W- 18-00030 |
单向阀组 DF-2 Check valve |
1 |
|
9 |
W- 13-00018 |
气管 DH/G18(L=1100) Pipe |
1 |
|
10 |
B-G057830-00001 |
螺栓 M10×16ZnD Bolt |
2 |
|
11 |
Z40E.9- 1 |
压板 |
Plate |
2 |
12 |
Z40H.9. 1 |
空气泵出气管 |
Pipe |
1 |
13 |
B-J010020-00003 |
垫圈 14 |
Washer |
1 |
14 |
W- 13-00048 |
软管总成120-3506085A4(L=800) Hose |
1 |
|
15 |
Z40E.9. 1. 1 |
气管 |
Pipe |
1 |
16 |
B-J010020-00007 |
垫圈 22 |
Washer |
1 |
17 |
Z40E.9. 1- 1 |
管接头 |
Joint |
1 |
18 |
W- 13-00052 |
软管总成120-3506085A4(L=1700) Hose |
1 |
|
19 |
W- 13-00016 |
气管 DH/G16(L=900) Pipe |
1 |
|
20 |
W- 13-00012 |
气管 DH/G16(L=1600) Pipe |
1 |
|
21 |
B-G000930-00003 |
垫圈 12 |
Washer |
6 |
22 |
B-G057830-00030 |
螺栓 M12×25ZnD Bolt |
2 |
|
23 |
B-G057830-00037 |
螺栓 M12×35ZnD Bolt |
4 |
|
24 |
B-G00097B-00004 |
垫圈 12 |
Washer |
4 |
25 |
B-G061700-00007 |
螺母 M12ZnD |
Nut |
4 |
26 |
Z40E.9B.8 |
后加力器支承 |
Plate |
1 |
27 |
W- 18-00022 |
压力控制器 GV8001 Valve |
1 |
|
28 |
B-G057820-00166 |
螺栓 M8×65ZnD Bolt |
2 |
|
29 |
B-G000930-00017 |
垫圈 8 |
Washer |
2 |
30 |
B-G00097B-00023 |
垫圈 8ZnD |
Washer |
2 |
31 |
Z60F.9. 13- 1 |
接头 |
Joint |
1 |
32 |
Z40H.9-2 |
纸垫 |
Washer |
1 |
33 |
Z40H 9- 1 |
接头 |
Joint |
1 |
34 |
B-J010020-00009 |
垫圈 27 |
Washer |
1 |
Z40H.9
行车制动系统(一)
Service
Brake
System(1)
