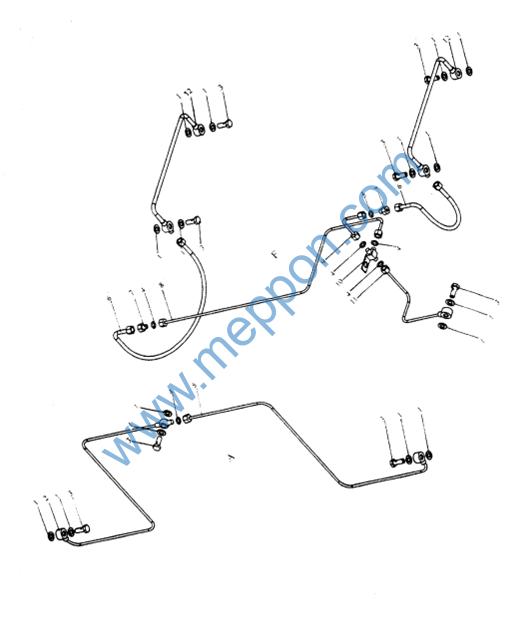

SINOMACH CHANGLIN ZL40H wheel loader parts catalog 07
Z40H.9
行车制动系统(一)
Service
Brake
System(1)
序号 No. |
零件代号 Part |
零 件 名 称 Part |
数量 Q’ty |
35 36 |
W- 13-00068 B-Q020710-00098 |
气管 DH/G12×1.25(L=2100) Pipe O 形圈 8×1.9 O-ring |
1 2 |

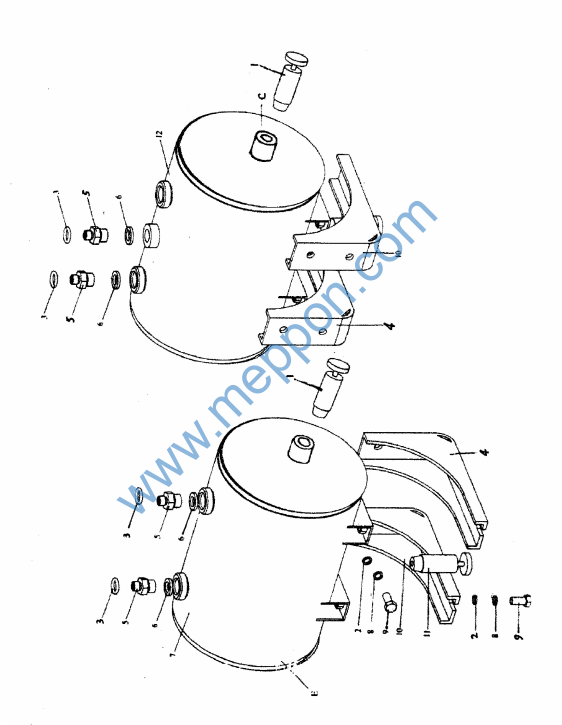

Z40H.9
行车制动系统(二)
Service
Brake
System(2)
Z40H.9
行车制动系统(二)
Service
Brake
System(2)
序号 No. |
零件代号 Part |
零 |
件 名 称 Part |
数量 Q’ty |
1 |
W- 18-00021 |
消音安全阀 FXS- 1 |
Safety valve |
2 |
2 |
B-G00097B-00004 |
垫圈 12ZnD |
Washer |
16 |
3 |
B-Q020710-00018 |
O 形密封圈 14×2.4 |
O-ring |
4 |
4 |
Z40E.9B.9 |
支架 |
Bracket |
2 |
5 |
Z30.9.4- 1 |
接头体 |
Adapter |
4 |
6 |
B-J010020-00005 |
垫圈 18 |
Washer |
4 |
7 |
Z40E.9F.3 |
左贮气筒 |
Left air reservoir |
1 |
8 |
B-G000930-00003 |
垫圈 12 |
Washer |
16 |
9 |
B-G057830-00030 |
螺栓 M12×25ZnD |
Bolt |
16 |
10 |
Z40E.9.5 |
支架 |
Bracket |
2 |
11 |
W- 18-00002 |
放水阀 DHF-8 |
Drain valve |
2 |
12 |
Z40E.9F.2 |
右贮气筒 |
Right air reservoir |
1 |

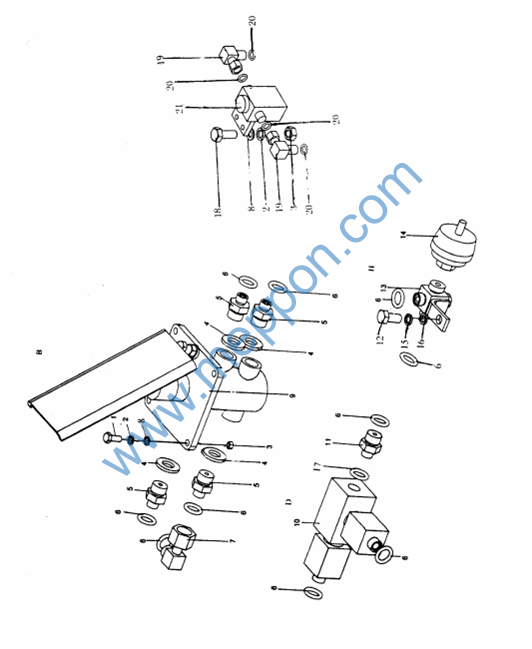

Z40H.9
行车制动系统(三)
Service
Brake
System(3)
Z40H.9
行车制动系统(三)
Service
Brake
System(3)
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
B-G057830-00146 |
螺栓 M8×30ZnD Bolt |
4 |
|
2 |
B-G000930-00017 |
垫圈 8 |
Washer |
6 |
3 |
B-G061700-00036 |
螺母 M8ZnD |
Nut |
6 |
4 |
B-J010020-00007 |
垫圈 22 |
Washer |
4 |
5 |
Z30.9.3- 1 |
接头 |
Joint |
4 |
6 |
B-Q020710-00018 |
O 形圈 14×2.4 O-ring |
9 |
|
7 |
Z30.9A.4a.2 |
接头 |
Joint |
1 |
8 |
GB/T97.2- 1985 |
垫圈 8ZnD |
Washer |
6 |
9 |
W- 18-00019 |
气制动阀 T138B Air brake valve |
1 |
|
10 |
W- 18-00030 |
单向阀组 DF-2 Check valve ass’y |
1 |
|
11 |
Z40E.9-2 |
接头 |
Joint |
1 |
12 |
B-G057830-00003 |
螺栓 M10×20ZnD Bolt |
1 |
|
13 |
Z40E.9B.3 |
四通接头 |
Cross joint |
1 |
14 |
W- 11-00046 |
制动灯开关 JN150 Brake lamp switch |
1 |
|
15 |
B-G000930-00001 |
垫圈 10 |
Washer |
1 |
16 |
B-G00097B-00002 |
垫圈 10ZnD |
Washer |
1 |
17 |
B-J010020-00007 |
垫圈 22 |
Washer |
1 |
18 |
B-G057830-00139 |
螺栓 M8×20ZnD Bolt |
2 |
|
19 |
Z40E.9A- 1 |
直角接头 |
Joint |
2 |
20 |
B-Q020710-00006 |
O 形圈 11 × 1.9 O-ring |
4 |
|
21 |
W-07-00059 |
选择阀总成 Q22-001A Valve |
1 |
Z40H.9
行车制动系统(四)
Service
Brake
System(4)
