SINOMACH CHANGLIN ZL40H wheel loader parts catalog 08
Z40H.9
行车制动系统(四)
Service
Brake
System(4)
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
B-J010020-00002 |
垫圈 12 |
Washer |
16 |
2 |
Z40E.9B. 1 |
前制动管路(右) Pipe |
1 |
|
3 |
Z30 9 1- 1 |
螺栓 M12×1.25×32 Bolt |
8 |
|
4 |
B-Q020710-00098 |
O 形圈 8×1.9 O-ring |
6 |
|
5 |
Z40E.9B.2 |
前制动管路(左) Pipe |
1 |
|
6 |
W- 13-00050 |
制动软管总成 130-3506040A2Pipe |
2 |
|
7 |
B-Q01202P-00001 |
接头体 M12×1.25 Joint |
2 |
|
8 |
Z40E.9B.7 |
油管 |
Pipe |
1 |
9 |
Z40E 9B 6 |
油管 |
Pipe |
1 |
10 |
Z40E.9B.5 |
三通接头 |
Joint |
1 |
11 |
Z40E.9B.4 |
油管 |
Pipe |
1 |
12 |
Z50B.9.2. 1 |
后制动管路 |
Pipe |
2 |

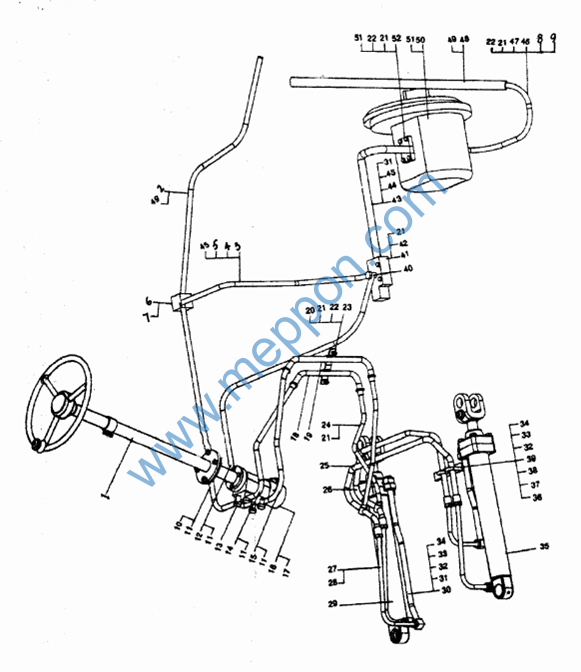

Z40H.10
转向系统 Steering
System
Z40H.10
转向系统 Steering
System
序号 No. |
零件代号 Part |
零 件 名 称 Part |
数量 Q’ty |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 |
Z40E. 10F. 1 Z40H. 10- 1 Z40E. 10-3 B-J088700-00014 Z40E. 10-4 Z40E. 10. 13 B-G057830-00001 B-G057830-00034 B-G000930-00003 Z40H. 10.3 B-Q020710-00028 Z40E. 10. 12 Z30. 10. 1 Z40E. 10.8 Z40E. 10.9 W- 19-00019 Z40H. 10.6 Z40H. 10.7 Z40E. 10-2 B-G000930-00001 B-G057830-00010 B-G061700-00003 B-Q020750-00119 Z40H. 10.4 Z40H. 10.5 B-Q020750-00117 B-Q020710-00023 Z40H. 10.2 Z40E. 10.3 B-Q020710-00039 B-G061760-00001 B-Q020490-00001 B-Q020120-00002 Z40H 10 1 |
转向盘组件 Ф38 低压胶管(L=720) Ф16 低压胶管(L=650) 喉箍 d32 接头体 接头体 螺栓 M10×16ZnD 螺栓 M12×30ZnD 垫圈 12 胶管总成 O 形圈 20×2.4 胶管总成 管接头组件 胶管总成 胶管总成 阀块 FKA- 146020 转向器 BZZ1-E630C 油管 油管 板 垫圈 10 螺栓 M10×30ZnD 螺母 M10ZnD 胶管接头 16Ⅱ-520 油管 油管 胶管接头 13Ⅱ-700 O 形圈 16×2.4 右转向油缸 油管 O 形圈 24×2.4 螺母 M10×1.25ZnD 垫圈 10 U 形管夹 A22 左转向油缸 |
Steering wheel ass’y Hose Hose Clamp Joint body Joint body Bolt Bolt Washer Hose ass’y O-ring Hose ass’y Tube joint ass’y Hose ass’y Hose ass’y Vaove block Steering gear Oil pipe Oil pipe Plate Washer Bolt Nut Hose joint Oil pipe Oil pipe Hose joint O-ring Rght steering cylinder Oil pipe O-ring Nut Washer U clip Left steering cylinder |
1 1 1 2 1 1 2 4 4 1 12 1 4 1 1 1 1 1 1 1 1 6 2 2 1 1 4 8 1 2 5 12 12 6 1 |
Z40H.10
转向系统 Steering
System
Z40H.10
转向系统 Steering
System
序号 No. |
零件代号 Part |
零 件 名 称 Part |
数量 Q’ty |
|
36 |
Z40E. 10- 1 |
板 |
Plate |
2 |
37 |
B-G057830-00012 |
螺栓 M10×25ZnD Bolt |
2 |
|
38 |
Z40E. 10-9 |
板 |
Plate |
1 |
39 |
B-G057830-00003 |
螺栓 M10×20ZnD Bolt |
2 |
|
40 |
Z40E. 10. 14 |
接头体 |
Joint body |
1 |
41 |
W-07-00075 |
单路稳定分流阀 FLD-F40H One-way steady flow valve |
1 |
|
42 |
B-G057820-00016 |
螺栓 M10×55ZnD Bolt |
3 |
|
43 |
Z40E. 10. 17 |
胶管总成 |
Hose ass’y |
1 |
44 |
Z40E. 10-5 |
接头体 |
Joint body |
1 |
45 |
Z50E. 10-3 |
铜垫 |
Washer |
2 |
46 |
Z40E. 10B. 1 |
泵进油管 |
Inlet oil tube |
1 |
47 |
B-Q020710-00079 |
O 形圈 55×3.5 O-ring |
1 |
|
48 |
Z40E. 10-7 |
波纹管 |
Hose |
1 |
49 |
B-J088700-00017 |
喉箍 d60 |
Clamp |
4 |
50 |
W-01-00036 |
双联油泵(左旋)CBGj2063/1016 Gear pump |
1 |
|
51 |
B-Q020710-00066 |
O 形圈 44×3.5 Q-ring |
1 |
|
52 |
Z40E. 10. 16 |
出油接管 |
Outlet oil tube |
1 |

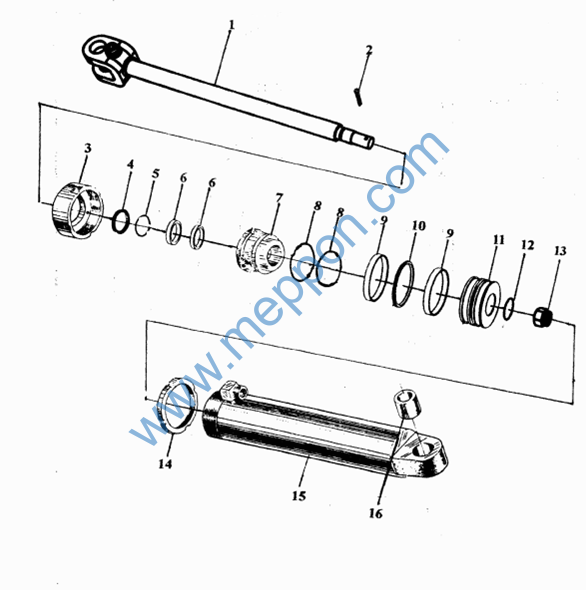

Z40H.10.1
(.2)
左(右)转向油缸 Steering
Cylinder
