SINOMACH CHANGLIN ZL40H wheel loader parts catalog 09
Z40H.10.1
(.2)
左(右)转向油缸 Steering
Cylinder
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
Z40E. 10. 1. 1 |
活塞杆 |
Piston rod |
1 |
2 |
B-G000910-00046 |
销 5×40 |
Pin |
1 |
3 |
Z40E 10 1A- 1 |
锁紧螺母 |
Nut |
1 |
4 |
B-G10708C-00008 |
防尘圈 FC40×48×5 Dust ring |
1 |
|
5 |
B-Q020710-00067 |
O 形圈 45×3.1 O-ring |
1 |
|
6 |
W- 15-00232 |
双唇轴用Y 密封圈MA39-68120 Ky-ring (d40×50×8) |
2 |
|
7 |
Z40E. 10. 1A-2 |
导向套 |
1 |
|
8 |
B-Q020710-00092 |
O 形圈 70×5.7 O-ring |
2 |
|
9 |
Z40E 10 1- 1 |
支承环 |
Back-up ring |
2 |
10 |
W- 15-00231 |
四氟孔用密封圈 K30-70 O-ring |
1 |
|
11 |
Z40E. 10. 1-3 |
活塞 |
Piston |
1 |
12 |
B-Q020710-00046 |
O 形圈 30×3.1 O-ring |
1 |
|
13 |
B-Q020430-00003 |
螺母 M27×1.5-6H Nut |
1 |
|
14 |
Z40E. 10. 1A-3 |
圆螺母 |
Nut |
1 |
15 |
Z40E 10 1A 2 |
缸体 |
Cylinder body |
1 |
16 |
Z40E. 10. 1-4 |
轴套 |
Bushing |
1 |

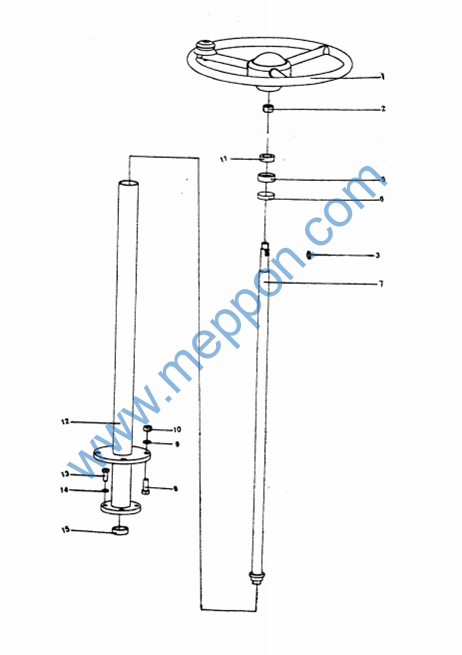

Z40E.10F.1
转向盘组件 Steering
Wheel
Ass’y
Z40E.10F.1
转向盘组件 Steering
Wheel
Ass’y
序号 No. |
零件代号 Part |
零 |
件 名 称 Part |
数量 Q’ty |
1 |
W- 19-00001 |
方向盘 TCM-2 |
Steering wheel ass’y |
1 |
2 |
B-G061710-00010 |
螺母 M16×1.5ZnD |
Nut |
1 |
4 |
B-G000670-00001 |
螺钉 M3×4 |
Serew |
1 |
5 |
Z30. 10.2-3 |
隔套 |
Space sleeve |
1 |
6 |
B-G002760-00003 |
滚动轴承 6004 |
Bearing |
1 |
7 |
Z40E 10F 1- 1 |
转向轴 |
Steering shaft |
1 |
8 |
B-G057830-00034 |
螺栓 M12×30ZnD |
Bolt |
4 |
9 |
B-G000930-00003 |
垫圈 12 |
Washer |
4 |
10 |
B-G061700-00007 |
螺母 M12ZnD |
Nut |
4 |
11 |
Z30. 10.2-7 |
铜环 |
Copper ring |
1 |
12 |
Z40E. 10F. 1. 1 |
套管座 |
Sleeve seat |
1 |
13 |
B-G057830-00006 |
螺栓 M10×25ZnD |
Bolt |
4 |
14 |
B-G000930-00001 |
垫圈 10 |
Washer |
4 |
15 |
Z30. 10.2-5 |
垫套 |
Collar |
1 |

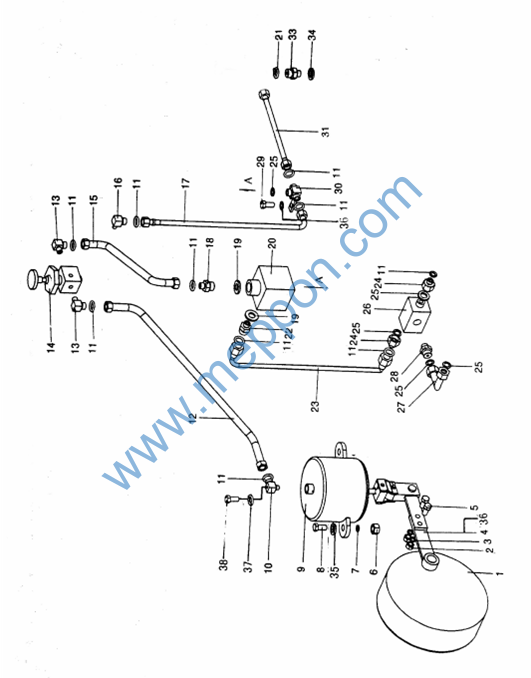

Z40E.11F
紧急制动系统 Emergency
Brake
System
Z40E.11F
紧急制动系统 Emergency
Brake
System
序号 No. |
零件代号 Part |
零 件 名 称 Part |
数量 Q’ty |
|
1 |
W- 18-00032 |
鼓式制动器 DFX 2(325×95) Drum brake |
1 |
|
2 |
B-G061700-00003 |
螺母 M10ZnD |
Nut |
2 |
3 |
B-G000930-00001 |
垫圈 10 |
Washer |
2 |
4 |
Z40E 11 7 |
板 |
Plate |
1 |
5 |
B-G057830-00010 |
螺栓 M10×30ZnD Bolt |
2 |
|
6 |
B-G061700-00014 |
螺母 M16ZnD |
Nut |
2 |
7 |
B-G000930-00006 |
垫圈 16 |
Washer |
2 |
8 |
B-G057830-00073 |
螺栓 M16×40ZnD Bolt |
2 |
|
9 |
W- 18-00033 |
制动气缸 CL50 Brake cylinder |
1 |
|
10 |
Z40E. 11-6 |
接头 |
Joint |
1 |
11 |
B-Q020710-00006 |
O 形圈 11 × 1.9 O-ring |
12 |
|
12 |
W- 13-00019 |
气管 DH/G18(L=1200) Pipe |
1 |
|
13 |
Z40E 11- 1 |
直角接头 |
Joint |
2 |
14 |
W- 18-00015 |
手动制动阀 QZ50-3526002 Control valve |
1 |
|
15 |
W- 13-00005 |
气管DH/G12×1.25 (L=1400) Pipe |
1 |
|
16 |
Z40E 11 2 |
直角接头 |
Joint |
1 |
17 |
W- 13-00006 |
气管DH/G12×1.25 (L=1600) Pipe |
1 |
|
18 |
Z30 9 3- 1 |
接头 |
Joint |
1 |
19 |
B-J010020-00007 |
垫圈 22 |
Washer |
2 |
20 |
W- 18-00011 |
气控截止阀 QZ50-3516001 Valve |
1 |
|
21 |
B-Q020710-00018 |
O 形圈 14×2.4 O-ring |
1 |
|
22 |
Z40E. 11-3 |
接头 |
Joint |
1 |
23 |
W- 13-00009 |
气管 DH/G12×1.25 (L=400)Pipe |
1 |
|
24 |
Z40E. 11-4 |
接头 |
Joint |
2 |
25 |
Z30 9 10 1-3 |
紫铜垫 |
Copper pad |
4 |
26 |
W- 18-00020 |
双向换通阀 JN560-3527030A Valve |
1 |
|
27 |
Z40E. 11.4 |
直角接头 |
Joint |
1 |
28 |
Z40E 11 5 |
接头 |
Joint |
1 |
29 |
B-G057830-00001 |
螺栓 M10×16ZnD Bolt |
1 |
|
30 |
Z40E 11 2 |
三角接头 |
Tee joint |
1 |
31 |
Z40E. 11F. 1 |
贮气筒至三通气管 Pipe |
1 |
|
33 |
Z30.9.4- 1 |
接头 |
Joint |
1 |
34 |
B-J010020-00005 |
垫圈 18 |
Washer |
1 |
35 |
B-G00097B-00008 |
垫圈 16ZnD |
Washer |
2 |
36 |
B-G00097B-00002 |
垫圈 10 |
Washer |
3 |
37 |
B-J010020-00002 |
垫圈 12 |
Washer |
1 |
38 |
W- 11-00004 |
警报灯开关 SH361 Swisth |
1 |

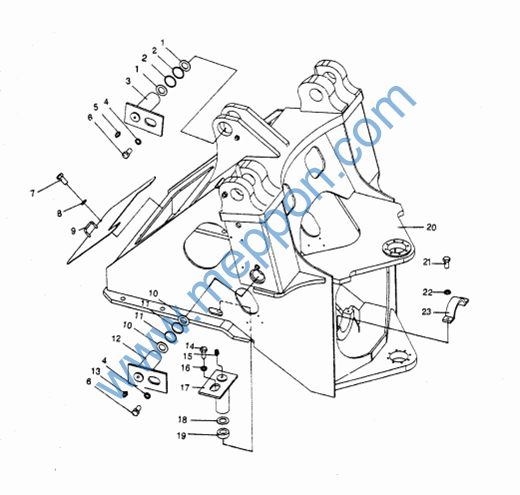

Z40H.12
车架总成(一)
Frane
Ass’y(1)
