SINOMACH CHANGLIN ZL40H wheel loader parts catalog 18
Z40H.21

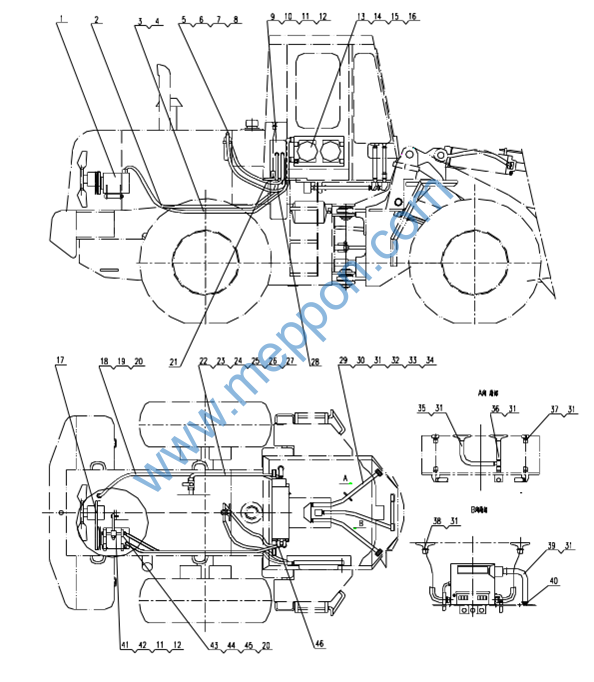

空调系统 Air
Control
System
Z40H.21
空调系统 Air
Control
System
序号 No. |
零件代号 Part |
零 件 名 称 Part |
数量 Q’ty |
|
1 |
T0500002 |
SD5H14 压缩机 Compressor |
1 |
|
2 |
7/8 14UNF |
1/2 低压软管 L=2600 Hose |
1 |
|
3 |
3/4- 18UNF |
13/32 低压软管 L=2600 Hose |
1 |
|
4 |
B-Q020020-00004 |
尼龙箍 90 |
Nylon hoop |
6 |
5 |
T0520004 |
储液器 |
Dry receiver |
1 |
6 |
B-G057830-00128 |
螺栓 M6×12ZnD Bolt |
2 |
|
7 |
B-G000930-00015 |
垫圈 6 |
Washer |
2 |
8 |
B G00097B 00021 |
垫圈 6ZnD |
Washer |
2 |
9 |
T01000015 |
蒸发器 |
Evaporator |
1 |
10 |
B-G057830-00030 |
螺栓 M12×25ZnD Bolt |
4 |
|
11 |
B G000930 00003 |
垫圈 12 |
Washer |
8 |
12 |
B-G00097B-00004 |
垫圈 12ZnD |
Washer |
4 |
13 |
T0200001 |
冷凝器 |
Condensator |
1 |
14 |
B G057830 00010 |
螺栓 M10×30ZnD Bolt |
4 |
|
15 |
B-G000930-00001 |
垫圈 10 |
Washer |
6 |
16 |
B-G00097B-00002 |
垫圈 10ZnD |
Washer |
6 |
17 |
GB/T1171- 1974 |
三角带 A- 1220(17-490) Deltoid strip |
1 |
|
18 |
Z40H.21-4 |
出水管Ф16×2800 Hose |
1 |
|
19 |
B-J088700-00012 |
喉箍 d25 |
Clamp |
4 |
20 |
Q/CHL02.049- 1999 |
垫圈 14 |
Washer |
6 |
21 |
5/8- 18UNF |
5/16 低压软管 L=1700 Hose |
1 |
|
22 |
Z40H.21-3 |
出水管Ф16×1600 Hose |
1 |
|
23 |
Z30 20 6 |
接头 |
Joint |
2 |
24 |
Z30.20.4 |
接管 |
Joint pipe |
2 |
25 |
Z30.20-5 |
接头 |
Joint |
2 |
26 |
Q11F- 16T |
球阀 1/2″(通径Ф15) Spheral valve |
2 |
|
27 |
B-Q020710-00023 |
O 形圈 16×2.4 O-ring |
2 |
|
28 |
5/8- 18UNF |
5/16 低压软管 L=1750 Hose |
1 |
|
29 |
Z40E.21F-2 |
支撑 |
Support |
5 |
30 |
T0160009 |
风管组件Ф50×650 Hose |
3 |
|
31 |
B-J088700-00017 |
喉箍 d60 |
Clamp |
22 |
32 |
B G057830 00137 |
螺栓 M8×16ZnD Bolt |
10 |
|
33 |
B-G000930-00017 |
垫圈 8 |
Washer |
10 |
34 |
B-G00097B-00023 |
垫圈 8ZnD |
Washer |
10 |
35 |
T0160007 |
风管组件Ф50×750 Hose |
1 |
|
36 |
T0160008 |
风管组件Ф50×400 Hose |
1 |
|
37 |
T0160006 |
风管组件Ф50×100 Hose |
1 |
|
38 |
T0160005 |
风管组件Ф50×500 Hose |
3 |
|
39 |
T0160002 |
风管组件Ф50×870 Hose |
2 |
Z40H.21
空调系统 Air
Control
System
Z40H.21
空调系统 Air
Control
System
序号 No. |
零件代号 Part |
零 |
件 名 称 Part |
数量 Q’ty |
40 |
W-LW1 |
滤网 |
Dust filter] |
1 |
41 |
Z40H 21 1 |
调节螺杆 |
Bolt |
1 |
42 |
B-G057830-00041 |
螺栓 M12×40ZnD |
Bolt |
4 |
43 |
Z50E.21F-7 |
双头螺杆 |
Bolt |
2 |
44 |
Z40H.21-2 |
支座 |
Support |
1 |
45 |
B-G061700-00007 |
螺母 M114ZnD |
Nut |
4 |
46 |
B-Q020030-00004 |
出线圈 36 |
Ring |
4 |

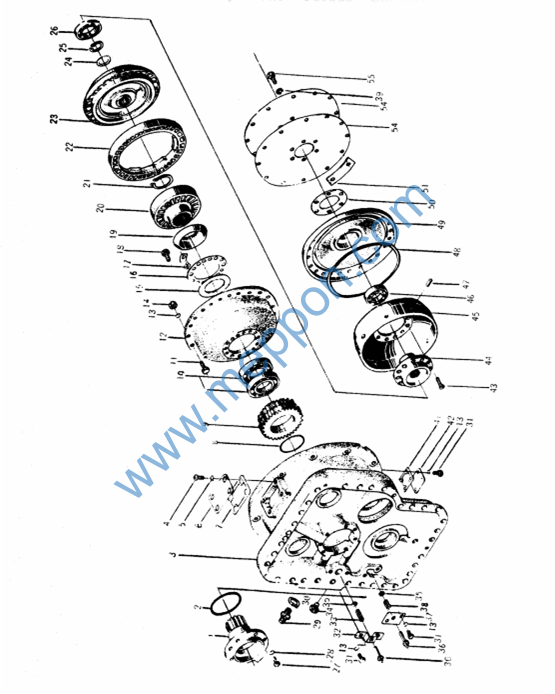

附:ZL40-3000
液力机械变速箱 Mechanical
Transmisson
液力变矩器 Hydraulic
Torque
Converter
