SINOMACH CHANGLIN ZL40H wheel loader parts catalog 19

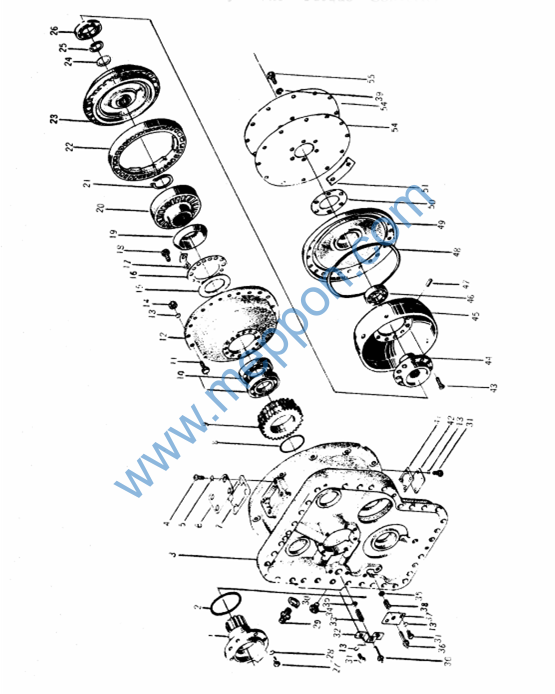

附:ZL40-3000
液力机械变速箱 Mechanical
Transmisson
液力变矩器 Hydraulic
Torque
Converter
序号 No. |
零件代号 Part |
零 件 名 称 Part |
数量 Q’ty |
|
1 |
402222 |
导轮座 |
Stator seat |
1 |
2 |
GB3452. 1- 1982 |
O 形密封圈Ф128×3.55 O-ring |
1 |
|
3 |
402216 |
壳体 |
Case |
1 |
4 |
GB/T67- 1985 |
半圆头螺钉 M6×16 Screw |
4 |
|
5 |
GB/T93- 1987 |
垫圈 6 |
Spring washer |
4 |
6 |
402214 |
垫板 |
Pad |
1 |
7 |
402215 |
纸垫 |
Paper pad |
1 |
8 |
402221 |
密封环 |
Seal ring |
1 |
9 |
402220 |
齿轮 |
Gear |
1 |
10 |
GB/T276- 1994 |
轴承 6017(130×85×22) Bearing |
2 |
|
11 |
GB/T5782- 1986 |
螺栓 M8×35 |
Bolt |
24 |
12 |
402227 |
泵轮 |
Pump wheel |
14 |
13 |
GB/T93- 1987 |
垫圈 8 |
Spring washer |
36 |
14 |
GB/T6170- 1986 |
螺母 M8 |
Nut |
24 |
15 |
402224 |
调整垫片 Adjusting spacer |
1 组 |
|
16 |
402226 |
压板 |
Clamping plate |
1 组 |
17 |
402218 |
防松垫片 |
Lock spacer |
6 |
18 |
GB/T5783- 1986 |
螺栓 M8×3 |
Bolt |
14 |
19 |
402225 |
导油杯 |
Oil ring |
1 |
20 |
402217 |
导轮 |
Stator |
1 |
21 |
GB/T894. 1- 1986 |
挡圈 80 |
Snap ring |
1 |
22 |
402209 |
一级涡轮 Fist-stage turbine |
1 |
|
23 |
402212-213 |
二级涡轮 Second-stage turbine |
1 |
|
24 |
402238 |
花键垫片 |
Gasket |
1 组 |
25 |
GB/T893. 1- 1986 |
挡圈 50 |
Snap ring |
1 |
26 |
GB/T276- 1994 |
轴承 6013(100×65×18) Bearing |
1 |
|
27 |
GB/T5783- 1986 |
螺栓 M10×28 |
Bolt |
8 |
28 |
GB/T93- 1987 |
垫圈 10 |
Washer |
8 |
29 |
402111 |
管接头 |
Pipe joint |
2 |
30 |
402106 |
垫圈 |
Washer |
2 |
31 |
GB/T5783- 1986 |
螺栓 M8×16 |
Bolt |
8 |
32 |
402228 |
阀盖 Valve cover |
1 |
|
33 |
402229 |
弹簧 |
Spring |
1 |
34 |
402223 |
螺塞 |
Plug |
1 |
35 |
402232 |
垫片 |
Gasket |
2 |
附:ZL40-3000
液力机械变速箱 Mechanical
Transmisson
液力变矩器 Hydraulic
Torque
Converter
附:ZL40-3000
液力机械变速箱 Mechanical
Transmisson
液力变矩器 Hydraulic
Torque
Converter
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
36 |
402233 |
阀杆 |
Valve rod |
2 |
37 |
402230 |
垫板 |
Pad |
1 |
38 |
402231 |
弹簧 |
Spring |
1 |
39 |
GB/T93- 14987 |
垫圈 12 |
Washer |
24 |
41 |
402235 |
纸垫 |
Paper pad |
1 |
42 |
402234 |
垫板 |
Packing plate |
1 |
43 |
GB/T869- 1986 |
沉头铆钉 8×16 |
Rivet |
12 |
44 |
402206 |
一级涡轮壳 |
First-stage turbine case |
1 |
45 |
402207 |
一级涡轮罩 |
First-stage turbine hood |
1 |
46 |
GB/T276- 1994 |
轴承 6210(90×50×20) |
Bearing |
1 |
47 |
402208 |
弹性销 |
Spring pin |
9 |
48 |
402236 |
O 形密封圈 |
O-ring |
1 |
49 |
402203 |
罩轮 |
Hood wheet |
1 |
50 |
402210 |
圆垫板 |
Round pad |
1 |
51 |
402201 |
垫片 |
Washer |
6 |
54 |
402202 |
弹性板 S=1.0 |
Spring plate |
2 |
55 |
GB/T5782- 1986 |
螺栓 M12×30 |
Bolt |
6 |

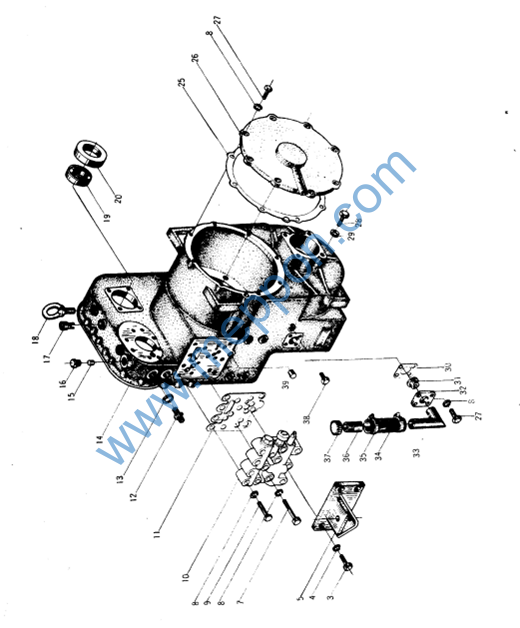

变速箱(一)
Transmission(1)
变速箱(一)
Transmission(1)
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
3 |
GB/T5782- 1986 |
螺栓 M18×40 |
Bolt |
8 |
4 |
GB/T93- 1987 |
垫圈 18 |
Washer |
8 |
5 |
40332-34 |
连接座 |
Joint seat |
2 |
7 |
GB/T5782- 1986 |
螺栓 M10×70 |
Bolt |
9 |
8 |
GB/T93- 1986 |
垫圈 10 |
Washer |
64 |
9 |
GB/T5782- 1986 |
螺栓 M10×50 |
Bolt |
9 |
10 |
40370 |
变速操纵阀总成 |
Control valve ass’y |
1 |
11 |
403029 |
密封垫 |
Gasket |
1 |
12 |
402111X8 |
接头体 |
Joint body |
2 |
13 |
402106 |
垫片 |
Spacer |
2 |
14 |
403005A |
箱体 |
Case |
1 |
15 |
403028 |
圆锥堵塞 |
Plug |
1 |
16 |
402223 |
螺塞 |
Plug |
1 |
17 |
403024~27 |
透气管总成 |
Pipe ass’y |
1 |
18 |
GB825-86 |
吊环螺钉 M20 |
Screw |
2 |
19 |
GB/T276- 1994 |
球轴承 6211(55×100×21) |
Ball bearing |
1 |
20 |
403057 |
轴承套 |
Bearing bushing |
1 |
25 |
403001 |
密封垫 |
Gasket |
1 |
26 |
403002 |
端盖 |
End cover |
1 |
27 |
GB/T5783- 1986 |
螺栓 M10×30 |
Bolt |
38 |
28 |
GB/T5782- 1986 |
螺栓 M14×30 |
Bolt |
4 |
29 |
GB/T93- 1987 |
垫圈 14 |
Washer |
4 |
30 |
403065 |
密封垫 |
Gasket |
1 |
31 |
403064 |
压盖 |
Clamping cover |
1 |
32 |
403063 |
压板 |
Clamping plate |
1 |
33 |
403061 |
加油管 |
Boil filler pipe |
1 |
34 |
耐油橡胶低压管Ф42×400 |
Pipe |
1 |
|
35 |
管夹 13/4″ |
Clip |
2 |
|
36 |
403060 |
加油管 A |
Oil filler pipe |
1 |
37 |
403059 |
加油管盖 |
Cover |
1 |
38 |
检油塞 ZG1/4″ |
Plug |
1 |
|
39 |
403022 |
圆柱销 |
Pin |
1 |

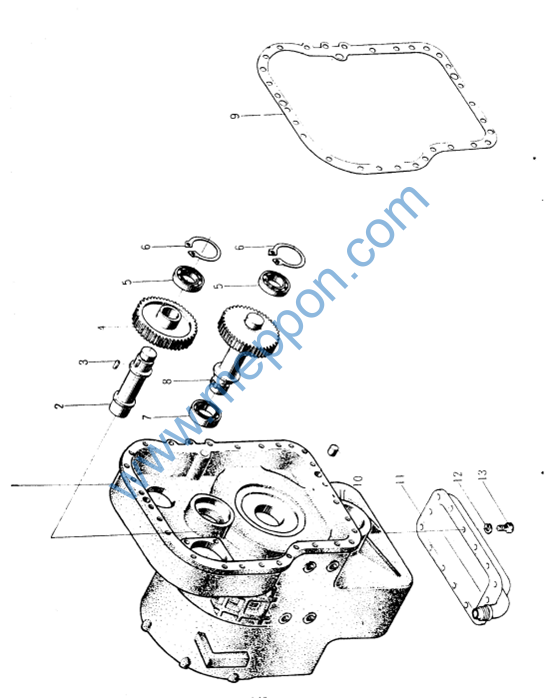

变速箱(二)
transmission(2)
