SINOMACH CHANGLIN ZL40H wheel loader parts catalog 20
变速箱(二)
transmission(2)
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
403005A |
箱体 |
Case |
1 |
2 |
403055 |
转向泵驱动轴 Drive shaft |
1 |
|
3 |
GB/T1096- 1979 |
键 14×35 |
Key |
1 |
4 |
403056 |
转向泵驱动齿轮 Gear |
1 |
|
5 |
GB/T276- 1994 |
球轴承 6210N(50×90×20) Ball bearing |
2 |
|
6 |
GB894 1-86 |
挡圈 90 |
Snap ring |
2 |
7 |
GB/T276- 1994 |
球轴承 6012(65×95×18) Ball bearing |
1 |
|
8 |
403610A |
轴齿轮 |
Gear |
1 |
9 |
403021 |
密封垫 |
Gasket |
1 |
10 |
GB/T119- 1986 |
销 A10×30 |
Pin |
2 |
11 |
403400 |
油底壳 |
Oil pan |
1 |
12 |
GB/T93- 1987 |
垫圈 10 |
Washer |
14 |
13 |
GB/T5783- 1986 |
螺栓 M10×25 |
Bolt |
14 |

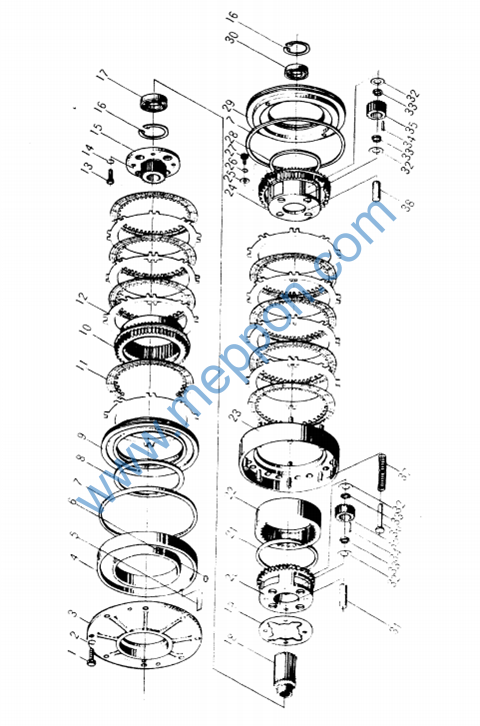

行星排 Planet
Line
行星排 Planet
Line
序号 No. |
零件代号 Part |
零 件 名 称 Part |
数量 Q’ty |
|
1 |
GB/T5783- 1986 |
螺栓 M12×40 |
Bolt |
8 |
2 |
GB/T93- 1987 |
垫圈 12 |
Washer |
8 |
3 |
403003A |
中盖 |
Cover |
1 |
4 |
403004 |
一档油缸体 Cylinder body |
1 |
|
5 |
403023 |
固定板 |
Plate |
1 |
6 |
GB1235- 1976 |
O 形圈 20×2.4 O-ring |
1 |
|
7 |
403006A |
外密封环 |
Seal ring |
2 |
8 |
403010A |
内密封环 |
Seal-ring |
1 |
9 |
403008A |
一档活塞体 Piston body |
1 |
|
10 |
403222-222 |
一档内齿圈总成 Gear ring ass’y |
1 |
|
11 |
403212- 13 |
倒档一档主动片总成 Drive disc ass’y |
8 |
|
12 |
403011 |
倒档一档从动片 Driven disc |
8 |
|
13 |
GB/T5783- 1986 |
螺栓 M10×30 |
Bolt |
4 |
14 |
GB/T93- 1987 |
垫圈 10 |
Washer |
4 |
15 |
403225 |
直接档连接盘 Joint pan |
1 |
|
16 |
GB/T894. 1- 1986 |
挡圈 90 |
Snap ring |
1 |
17 |
GB276-89 |
球轴承 6210N(50×90×20) Ball bearing |
1 |
|
18 |
403226 |
太阳轮 |
Sun gear |
1 |
19 |
403224 |
止动片 |
Stop pad |
1 |
20 |
403223 |
一档行星架 Planet carrier |
1 |
|
21 |
403220 |
卡圈 |
Snap ring |
1 |
22 |
403216 |
倒档内齿圈 Internal gear ring |
1 |
|
23 |
403014- 15 |
磨擦片隔架总成 Friction plate carrier ass’y |
1 |
|
24 |
403212-214 |
倒档行星架 Planet carrier |
1 |
|
25 |
403215 |
止动垫圈 |
Stop washer |
4 |
26 |
GB93-87 |
垫圈 8 |
Washer |
4 |
27 |
GB/T5783- 1986 |
螺栓 M8×14 |
Bolt |
4 |
28 |
403020A |
内密封环 |
Seal ring |
1 |
29 |
403018A |
倒档活塞体 Piston body |
1 |
|
30 |
GB/T276- 1994 |
球轴承 6010(50×80×16) Ball bearing |
1 |
|
31 |
403227 |
一档行星轴 Planet shaft |
4 |
|
32 |
403217 |
垫片 |
Washer |
16 |
33 |
403219 |
隔离套 |
Sleeve |
16 |
34 |
GB/T309- 1987 |
滚针Ф4×35 Needle roller |
176 |
|
35 |
403218 |
行星轮 |
Planet wheel |
8 |
36 |
403216 |
弹簧销轴 |
Pin |
15 |
37 |
403217 |
弹簧 |
Spring |
15 |
38 |
403221 |
倒档行星轴 Planet shaft |
4 |
一轴总成 First
Shaft
Ass’y
二轴总成(大超越离合器)
Second
Shaft
Ass’y(Big
Overriding
Clutch)

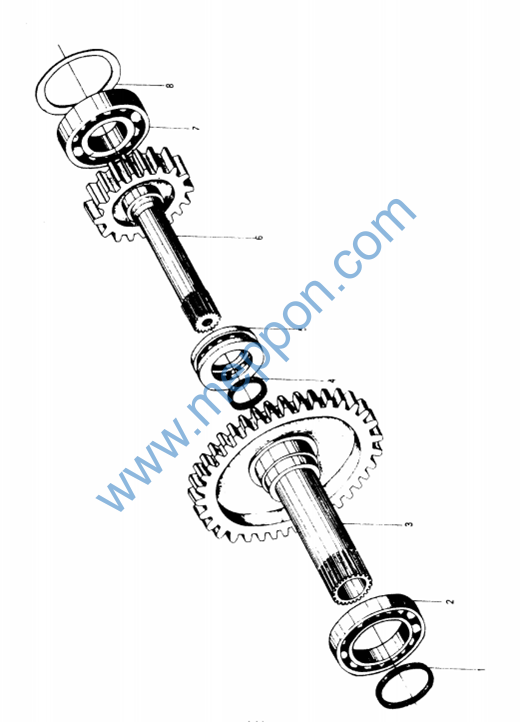

一轴总成 First
Shaft
Ass’y
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No |
Part |
Part |
Q’ty |
|
1 |
403101 |
旋转油封 70×78×5 Oil seal |
1 |
|
2 |
GB/T276-89 |
球轴承 6016(80×125×22) Bearing |
1 |
|
3 |
403103 |
输入二级齿轮 |
Gear |
1 |
4 |
403102 |
旋转油封 45×53×5 Oil seal |
1 |
|
5 |
GB/T301- 1984 |
推力球轴承 8111 Bearing |
1 |
|
6 |
403104 |
输入一级齿轮 |
Gear |
1 |
7 |
GB/T276- 1994 |
球轴承 6311(55×120×29) Bearing |
1 |
|
8 |
403105 |
调整圈 |
Adjusting washer |
1 组 |

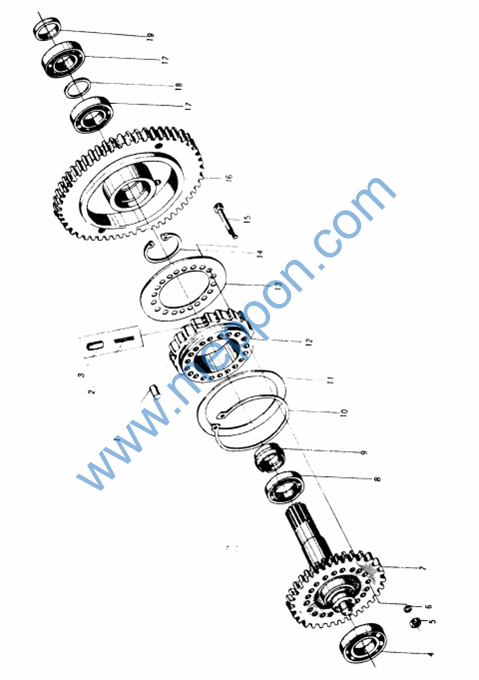

二轴总成(大超越离合器)
Second
Shaft
Ass’y(Big
Overriding
Clutch)
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
403207A |
滚柱Ф15×32 Roller |
20 |
|
2 |
403204A |
弹簧 |
Spring |
40 |
3 |
403202A |
弹簧座 |
Spring seat |
40 |
4 |
GB/T276- 1994 |
球轴承 6211(55×100×21) Ball bearing |
1 |
|
5 |
GB/T6171- 1986 |
螺母 M10×1 |
Nut |
20 |
6 |
GB/T859- 1987 |
垫圈 10 |
Washer |
20 |
7 |
403203 |
中间输入轴 |
Shaft |
1 |
8 |
GB/T276- 1994 |
球轴承 6010(50×80×16) Ball bearing |
2 |
|
9 |
403210 |
隔离套 |
Sleeve |
1 |
10 |
GB/T894. 1- 1986 |
挡圈 170 |
Snap ring |
1 |
11 |
403205 |
滚柱左挡圈 |
Snap ring |
1 |
12 |
403209 |
内环凸轮 |
Cam |
1 |
13 |
403206 |
滚柱右挡圈 |
Snap ring |
1 |
14 |
GB/T893. 1- 1986 |
挡圈 80 |
Snap ring |
1 |
15 |
403201 |
螺栓 |
Bolt |
20 |
16 |
403208A |
外环齿轮 |
Gear |
1 |
17 |
GB/T276- 1994 |
球轴承 6210(50×90×20) Ball bearing |
2 |
|
18 |
403211 |
隔离环 |
Spacing ring |
1 |
19 |
403212 |
调整圈 |
Adjusting washer |
1 |
