SINOMACH CHANGLIN ZL40H wheel loader parts catalog 21

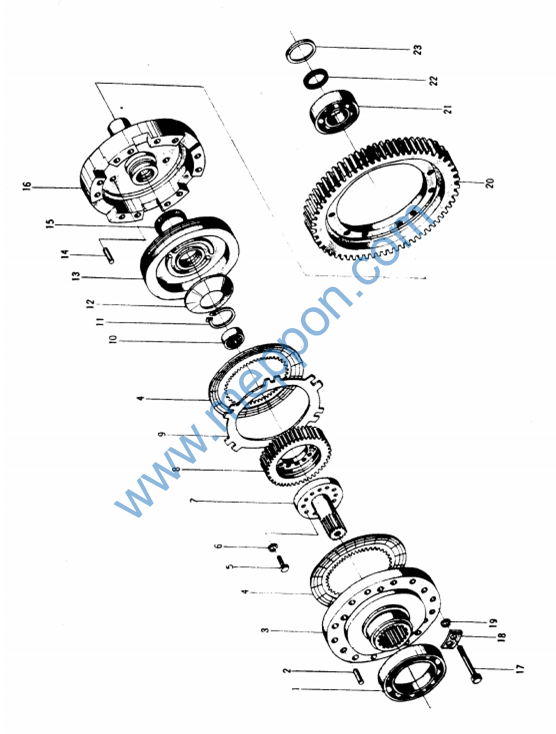

三轴总成 Third
Shaft
Ass’y
三轴总成 Third
Shaft
Ass’y
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
GB/T276- 1994 |
球轴承 6012(110×170×28) Ball bearing |
1 |
|
2 |
403504 |
圆柱销 |
Pin |
6 |
3 |
403501 |
直接档受压盘 Oppressed disc |
1 |
|
4 |
403505-506A |
直接档主动片 Drive disc |
2 |
|
5 |
GB/T5782- 1986 |
螺栓 M8×20 |
Bolt |
12 |
6 |
GB/T93- 1987 |
垫圈 8 |
Washer |
12 |
7 |
403502 |
直接档轴 |
Shaft |
1 |
8 |
403509 |
Ⅱ档齿圈 |
Gear ring |
1 |
9 |
403507 |
直接档从动片 Driver disc |
1 |
|
10 |
GB/T276- 1994 |
球轴承 6204(20×47×14) Ball bearing |
1 |
|
11 |
GB/T894. 1- 1987 |
挡圈 65 |
Snap ring |
1 |
12 |
403413 |
盘形弹簧 |
Spring |
1 |
13 |
403508-510A |
直接挡活塞总成 Piston ass’y |
1 |
|
14 |
403516 |
销Ф10 |
Pin |
3 |
15 |
403101 |
旋转油封 70×78×5 Oil seal |
1 |
|
16 |
403512A |
直接档油缸体 Cylinder body |
1 |
|
17 |
GB/T5785- 1986 |
螺栓 M12×1.25×100 Bolt |
12 |
|
18 |
403517 |
锁片 |
Lock plate |
6 |
19 |
GB/T93- 1987 |
垫圈 12 |
Washer |
12 |
20 |
403511 |
中间轴输出齿轮 Gear |
1 |
|
21 |
GB/T276- 1994 |
球轴承 6311(55×120×29) Ball bearing |
1 |
|
22 |
403102 |
旋转油封 45×53×5 Oil seal |
1 |
|
23 |
403105 |
调整圈 |
Adjusting washer |
1 组 |

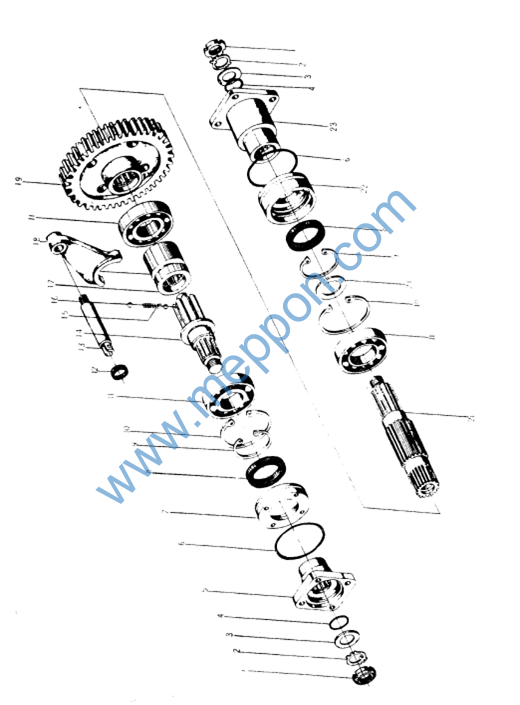

四轴总成 Fourth
Shaft
Ass’y
四轴总成 Fourth
Shaft
Ass’y
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
GB/T812- 1988 |
圆螺母 M33×1.5 Nut |
2 |
|
2 |
GB/T585- 1988 |
垫圈 33 |
Washer |
2 |
3 |
403303 |
垫圈 |
Washer |
2 |
4 |
403315 |
O 形圈 52×5.7 O-ring |
2 |
|
5 |
403301B |
法兰 |
Flange |
1 |
6 |
GB1235- 1976 |
O 形圈 130×5.7 O-ring |
2 |
|
7 |
403404A |
油封座 |
Oil seal seat |
1 |
8 |
GB/T9877. 1- 1999 |
骨架油封 FB70×95×12B Oil seal |
2 |
|
9 |
GB/T893. 1- 1986 |
挡圈 95 |
Snap ring |
2 |
10 |
GB/T893. 1- 1986 |
挡圈 130 |
Snap ring |
2 |
11 |
GB/T276- 1994 |
球轴承 6312(60×130×31) Ball bearing |
3 |
|
12 |
GB/T9877 1- 1999 |
骨架滑封 B25×40×10 Oil real |
1 |
|
13 |
403306A |
前后桥连接拉杆 Conneting rod |
1 |
|
14 |
403309B |
后输出轴 |
Output shaft |
1 |
15 |
403308 |
弹簧 |
Spring |
1 |
16 |
GB/T308- 1989 |
钢球 10 |
Steel ball |
2 |
17 |
403310 |
滑套 |
Bushing |
1 |
18 |
403307 |
前后桥连接拨叉 Yoke |
1 |
|
19 |
403311 |
输出轴齿轮 Output shaft gear |
1 |
|
20 |
403312B-313 |
前输出轴组件 Output shaft ass’y |
1 |
|
21 |
403305 |
隔套 |
Sleeve |
1 |
22 |
403314A |
油封盖 Oil seal cover |
1 |
|
23 |
409109 |
法兰 |
Flange |
1 |

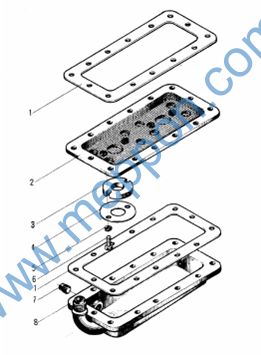

油底壳总成 Oil
Pan
Ass’y

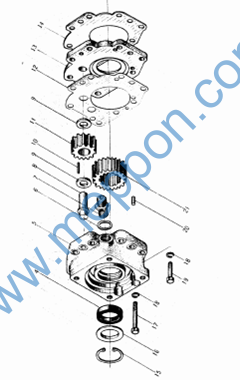

变速齿轮泵 Gear
Pump
