SINOMACH CHANGLIN ZL40H wheel loader parts catalog 22
油底壳总成 Oil
Pan
Ass’y
序号 No |
零件代号 Part |
零 |
件 名 称 Part |
数量 Q’ty |
|
1 |
403406 |
密封垫 |
Gasket |
2 |
|
2 |
403403-404 |
滤网支架 |
Support |
1 |
|
3 |
403408 |
永久磁铁Ф80 |
Magnet iron |
2 |
|
4 |
403405 |
垫板 |
Spacer |
2 |
|
5 |
GB/T93- 1987 |
垫圈 6 |
Washer |
4 |
|
6 |
GB/T5783- 1986 |
螺栓 M6×25 |
Bolt |
4 |
|
7 |
402223 |
螺塞 ZG3/4″ |
Plug |
1 |
|
8 |
403401-402-410-412 |
油底壳体 |
Oil pan body |
1 |
变速齿轮泵 Gear
Pump
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No |
Part |
Part |
Q’ty |
|
4 |
GB/T9877. 1- 1999 |
骨架油封 FB45×62×12 Oil seal |
1 |
|
5 |
403601 |
泵体 |
Pump body |
1 |
6 |
402106 |
垫圈 |
Washer |
1 |
7 |
402111 |
管接头 |
Pipe joint |
1 |
8 |
403603 |
轴 |
Shaft |
1 |
9 |
403611 |
隔离套 |
Sleeve |
2 |
10 |
GB/T309- 1984 |
滚针Ф4×30 Needle roller |
18 |
|
11 |
403602 |
小齿轮 |
Small gear |
1 |
12 |
403606 |
密封垫 |
Gasket |
1 |
13 |
403608 |
泵盖 |
Pump cover |
1 |
14 |
403609 |
密封垫 |
Gasket |
1 |
15 |
GB/T893. 1- 1986 |
挡圈 |
Snap ring |
1 |
16 |
403604 |
挡环 |
Snap ring |
1 |
17 |
GB/T5782- 1986 |
螺栓 M10×75 |
Bolt |
2 |
18 |
GB/T93- 1987 |
垫圈 10 |
Washer |
8 |
19 |
GB/T5782- 1986 |
螺栓 M10×50 |
Bolt |
6 |
20 |
GB/T119- 1986 |
销 A10×30 |
Pin |
2 |
21 |
403605 |
大齿轮 |
Big gear |
1 |

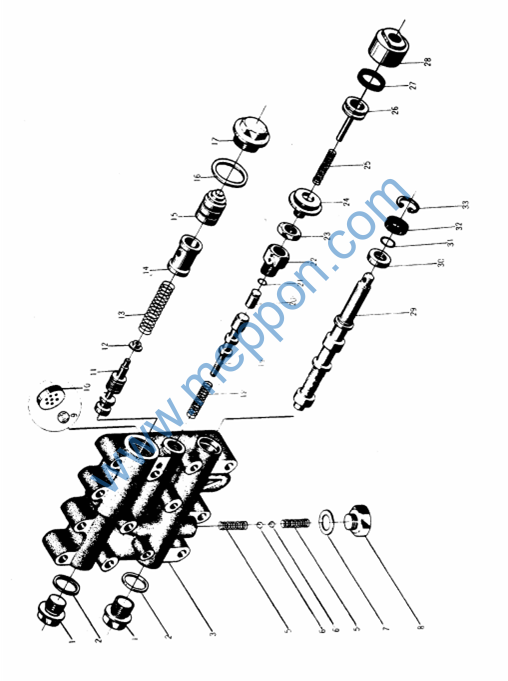

变速操纵阀 Transmission
Control
Valve
变速操纵阀 Transmission
Control
Valve
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
403702 |
螺栓 |
Bolt |
2 |
2 |
402106 |
垫圈 |
Washer |
2 |
3 |
403701A |
阀体 |
Valve body |
1 |
5 |
403707 |
弹簧 |
Spring |
2 |
6 |
GB/T308- 1984 |
钢球 12.7 |
Steel ball |
2 |
7 |
402001 |
垫片 |
Spacer |
1 |
8 |
403710 |
螺栓 |
Bolt |
1 |
9 |
塑料球 3/16″ |
Ball |
1 |
|
10 |
403726 |
圆板 |
Plate |
1 |
11 |
403704 |
减压阀杆 |
Valve rod |
1 |
12 |
403725 |
弹簧座 |
Spring seat |
1 |
13 |
403724 |
弹簧 |
Spring |
1 |
14 |
403723 |
固定套 |
Slvve |
1 |
15 |
403722 |
滑块 |
Guide block |
1 |
16 |
403721 |
垫圈 |
Washer |
1 |
17 |
403720 |
螺栓 |
Bolt |
1 |
18 |
403706 |
弹簧 |
Spring |
1 |
19 |
403705 |
刹车阀杆 |
Valve rod |
1 |
20 |
403718 |
圆柱塞 |
Plug |
1 |
21 |
GB1235- 1976 |
O 形圈 13×1.9 |
O-ring |
1 |
22 |
403719 |
螺栓 |
Bolt |
1 |
23 |
403717 |
螺母 |
Nut |
1 |
24 |
403712 |
气阀座 |
Valve seat |
1 |
25 |
403714 |
弹簧 |
Spring |
1 |
26 |
403713 |
气阀杆 |
Valve rod |
1 |
27 |
403715 |
Y 形密封圈32×40 |
Seal ring |
1 |
28 |
403716 |
气阀体 |
Valve body |
1 |
29 |
403708 |
分配阀杆 |
Valve rod |
1 |
30 |
403711 |
挡圈 |
Sleeve |
1 |
31 |
GB1235- 1976 |
O 形圈 22×2.4 |
O-ring |
1 |
32 |
GB/T9877. 1- 1999 |
骨架油封 B18×30×10 |
Oil sead |
1 |
33 |
GB/T893. 1- 1986 |
挡圈 30 |
Snap ring |
1 |
