SINOMACH CHANGLIN ZL50H wheel loader parts catalog cummins engine 11
Z50B.6.2A 车轮 Wheel Ass‘y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.6.2A-1 |
1 |
轮辋体 |
Rim wheel |
4 |
5071195- |
|
2 |
W-14-00013 |
1 |
轮胎 23.5-25-16PR L-3 Tire |
4 |
5071195- |
||
3 |
Z50B.6.2A-3 |
1 |
挡座圈 |
Snap race ring |
4 |
5071195- |
|
4 |
Z50B.6.2A-2 |
1 |
锁圈 |
Lock ring |
4 |
5071195- |

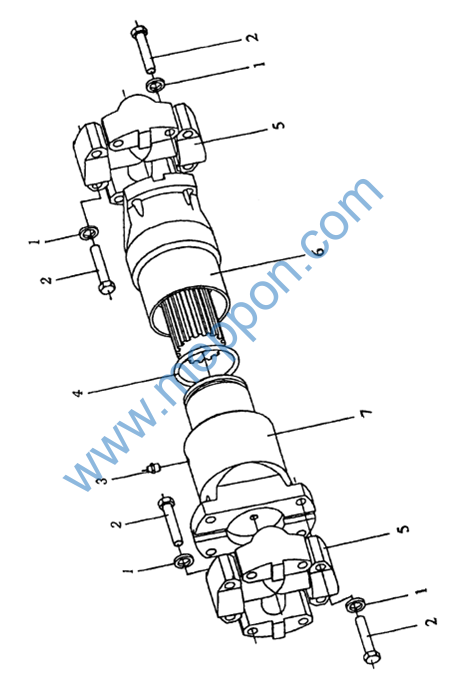

Z50E.7C 后传动轴总成 Rear Drive Shaft Ass’y
Z50E.7C 后传动轴总成 Rear Drive Shaft Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
16 |
5071195- |
|
2 |
B-G057850-00003 |
1 |
螺栓 M12×1.25×55-10.9 ZnD Bolt |
16 |
5071195- |
||
3 |
B-J07940A-00001 |
1 |
油杯 M10×1 |
Crease fitting |
1 |
5071195- |
|
4 |
B-Q020710-00095 |
1 |
O形密封圈 75×5.7 O-ring |
1 |
5071195- |
||
5 |
T160A |
1 |
万向节总成 |
Cross shaft ass’y |
2 |
5071195- |
|
6 |
Z50B.5B.4-2 50L2620005 Z5G(1) .1.2 |
1 1 1 |
联接叉 花键轴 防尘套 |
Joint yoke Spline shaft Sleeve |
1 1 1 |
5071195- 5071195- 5071195- |
|
7 |
Z5G(CS)1A.4-01-03 Z50B.5B.4-2 Z50E.7C-1 |
1 1 1 |
花键套 联接叉 轴管 |
Shaft pipe Joint yoke Shaft pipe |
1 1 1 |
5071195- 5071195- 5071195- |

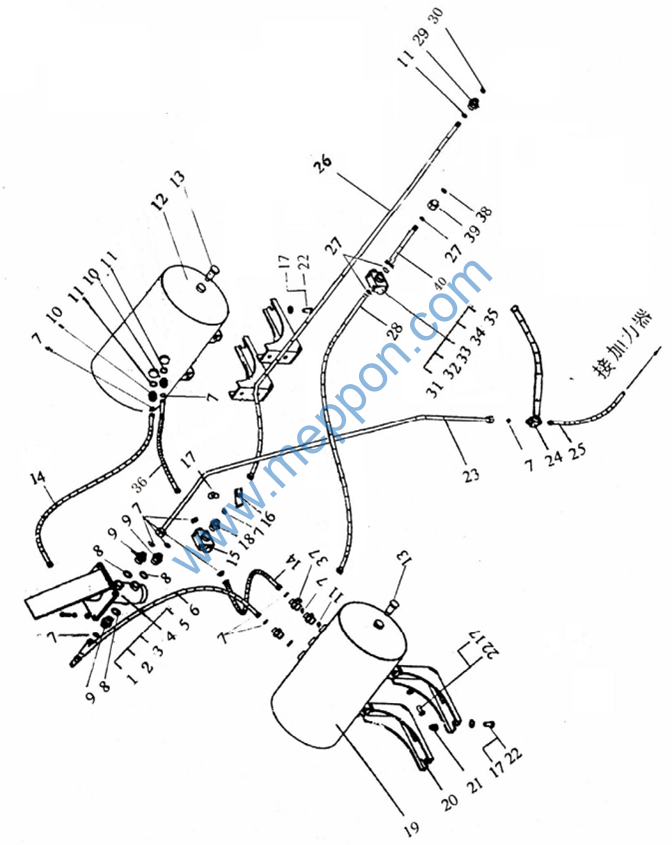

Z50H.9B 制动系统(一) Brake System (1)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 Part |
称 Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
W-18-00071 |
1 |
双腔气制动阀|CL50-3514002 |
Air brake valve |
1 |
5071195- |
|
2 |
B-G057830-00146 |
1 |
螺栓 M8×30ZnD |
Bolt |
4 |
5071195- |
|
3 |
B-G061700-00036 |
1 |
螺母 M8ZnD |
Nut |
6 |
5071195- |
|
4 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
6 |
5071195- |
|
5 |
B-G00097B-00023 |
1 |
垫圈 8ZnD |
Washer |
6 |
5071195- |
|
6 |
W-13-00040 |
1 |
气管|DH/G18(L=900) |
Pipe |
2 |
5071195- |
|
7 |
B-Q020710-00018 |
1 |
O 型圈 14×2.4 |
O-ring |
22 |
5071195- |
|
8 |
B-J010020-00007 |
1 |
垫圈 22 |
Washer |
1 |
5071195- |
|
9 |
Z50H.9B-1 |
1 |
管接头 |
Joint |
3 |
5071195- |
|
10 |
Z30.9.4-1 |
1 |
管接头 |
Joint |
5 |
5071195- |
|
11 |
B-J010020-00005 |
1 |
垫圈 18 |
Washer |
5 |
5071195- |
|
12 |
Z50G.9D.7 |
1 |
右储气筒 |
Rirht air tank |
1 |
5071195- |
|
13 |
W-18-00021 |
1 |
消音安全阀|FXS-1 |
Safety valve |
2 |
5071195- |
|
14 |
W-13-00018 |
1 |
气管|DH/G18(L=1100) |
Pipe |
2 |
5071195- |
|
15 |
W-18-00030 |
1 |
单向阀组|DF-2 |
One-way valve ass’y |
1 |
5071195- |
|
16 |
B-Q020050-00010 |
1 |
线夹 C14 |
Nip |
1 |
5071195- |
|
17 |
B-G057830-00030 |
1 |
螺栓 M12×25ZnD |
Bolt |
15 |
5071195- |
|
18 |
Z50B.9A.1-5 |
1 |
接头 |
Joint |
1 |
5071195- |
|
19 |
Z50G.9.7 |
1 |
左储气筒 |
Left air tank |
1 |
5071195- |
|
20 |
Z40E.9B.9 |
1 |
支架 |
support |
4 |
5071195- |
|
21 |
W-18-00002 |
1 |
放水阀|DHF-8 |
Drain valve |
2 |
5071195- |
|
22 |
B-Q020490-00003 |
1 |
垫圈 12ZnD |
Washer |
15 |
5071195- |
|
23 |
W-13-00023 |
1 |
气管|DH/G18(L=1500) |
Pipe |
1 |
5071195- |
|
24 |
Z50G.9D-2 |
1 |
四通接头 |
Joint |
1 |
5071195- |
|
25 |
Z50G.9D.5 |
1 |
气管 |
Air pipe |
1 |
5071195- |
|
26 |
Z50H.9A.1 |
1 |
空压泵出气管 |
Pipe |
1 |
5071195- |
|
27 |
B-Q020710-00098 |
1 |
O 形圈 8X1.9 |
O-ring |
3 |
5071195- |
|
28 |
W-13-00006 |
气管|DH/G12x1.25(L=1600) |
Air pipe |
1 |
5071195- |
||
29 |
Z50H.9A-1 |
1 |
接头 |
Joint |
1 |
5071195- |
|
30 |
B-J010020-00003 |
1 |
垫圈 14 |
Washer |
1 |
5071195- |
|
31 |
W-18-00012 |
1 |
气压调节器|EQ140-3512C-01 |
Air pressure adjuster |
1 |
5071195- |
|
32 |
B-G057830-00130 |
1 |
螺栓 M6X16ZnD |
Bolt |
2 |
5071195- |
|
33 |
B-G000930-00015 |
1 |
垫圈 6 |
Washer |
2 |
5071195- |
|
34 |
B-G00097B-00021 |
1 |
垫圈 6ZnD |
Waher |
2 |
5071195- |
|
35 |
YZ16.9C-5 |
1 |
接头 |
Joint |
2 |
5071195- |
|
36 |
W-13-00030 |
1 |
气管|DH/G18(L=350) |
Air Pipe |
1 |
5071195- |
|
37 |
Z50E.9M.1.2 |
1 |
三通接头 |
Joint |
1 |
5071195- |
|
38 |
B-J010020-00001 |
1 |
垫圈 10 |
Washer |
1 |
5071195- |
|
39 |
Z50H.9A-2 |
1 |
接头 |
Joint |
1 |
5071195- |
|
40 |
W-13-00010 |
1 |
气管|DH/G12x1.25(L=600) |
Pipe |
1 |
5071195- |

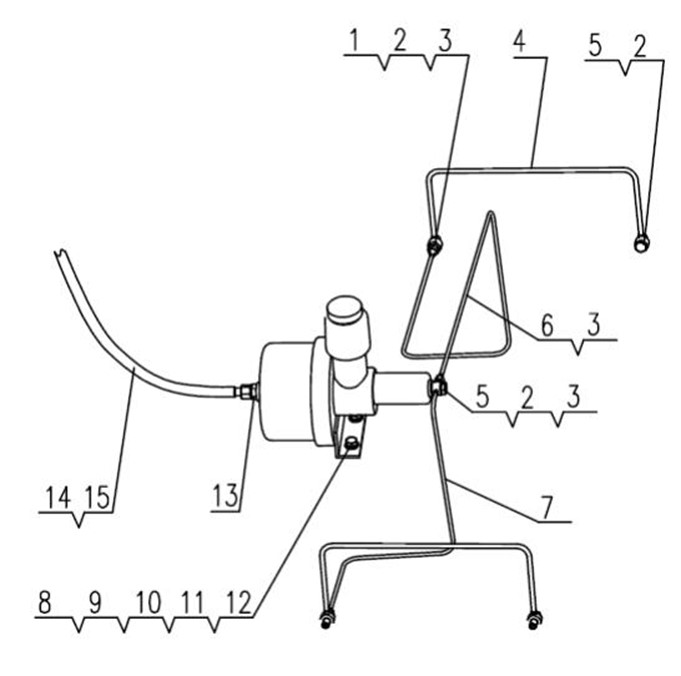

Z50H.9B 制动系统(二) Brake System (2)
