Z50H.9B 制动系统(二) Brake System (2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
Z50B.9.2A-5 |
1 |
螺栓 |
Bolt |
2 |
5071195- |
|
2 |
B-J010020-00002 |
1 |
垫圈 12 |
Washer |
10 |
5071195- |
|
3 |
B-Q020710-00098 |
1 |
O 型圈 8×1.9 |
O-ring |
3 |
5071195- |
|
4 |
Z50E.9N.2 |
1 |
前制动管路 |
Brake hose |
2 |
5071195- |
|
5 |
Z30.9.1-1 |
1 |
螺栓 M12x1.25×32 |
Bolt |
3 |
5071195- |
|
6 |
Z50G.9K.4 |
1 |
前左制动管路 |
Left brake hose |
1 |
5071195- |
|
7 |
Z50G.9K.5 |
1 |
前右制动油管 |
Right brake hose |
1 |
5071195- |
|
8 |
W-18-00078 |
1 |
加力器总成|CL60 |
Booster ass’y |
1 |
5071195- |
|
9 |
B-G057830-00037 |
1 |
螺栓 M12×35ZnD |
Bolt |
4 |
5071195- |
|
10 |
B-G000930-00003 |
1 |
垫圈 12 |
Wsher |
2 |
5071195- |
|
11 |
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer |
2 |
5071195- |
|
12 |
B-G061700-00007 |
1 |
螺母 M12ZnD |
Nut |
2 |
5071195- |
|
13 |
Z50G.9D-1 |
1 |
接头 |
Joint |
1 |
5071195- |
|
14 |
W-13-00055 |
1 |
气管|DH/G18(L=2500) |
Pipe |
1 |
5071195- |
|
15 |
B-Q020710-00018 |
1 |
0 形圈 14×2.4 |
O-ring |
2 |
5071195- |

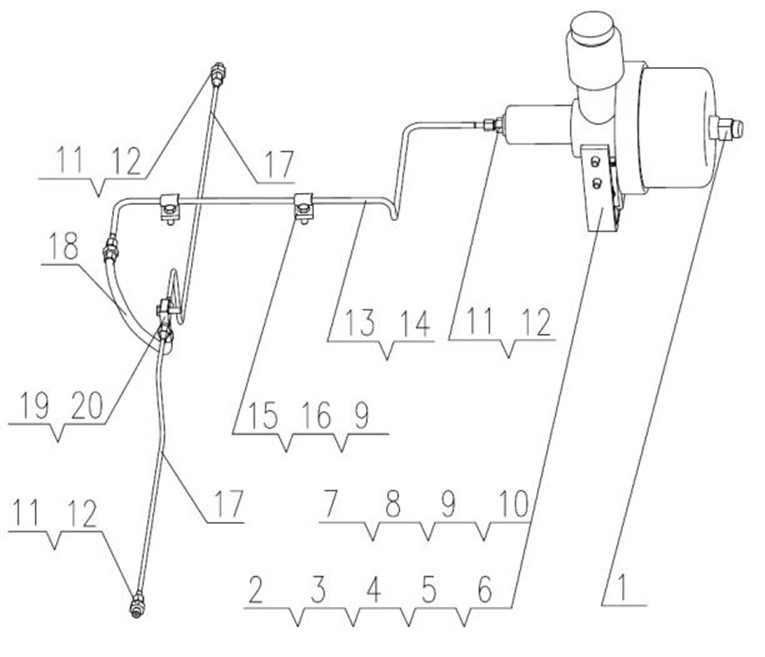

Z50H.9B 制动系统(三) Brake System (3)
Z50H.9B 制动系统(三) Brake System (3)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50G.9D-1 |
1 |
接头 |
Joint |
1 |
5071195- |
|
2 |
W-18-00078 |
1 |
加力器总成|CL60 Booster ass’y |
1 |
5071195- |
||
3 |
B-G057830-00037 |
1 |
螺栓 M12×35ZnD |
Bolt |
2 |
5071195- |
|
4 |
B-G000930-00003 |
1 |
垫圈 12 |
Wsher |
2 |
5071195- |
|
5 |
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer |
2 |
5071195- |
|
6 |
B-G061700-00007 |
1 |
螺母 M12ZnD |
Nut |
2 |
5071195- |
|
7 |
Z50B.9.2A.1 |
1 |
后加力器支架 |
Support |
1 |
5071195- |
|
8 |
B-G057830-00006 |
1 |
螺栓 M10x25ZnD |
Bolt |
2 |
5071195- |
|
9 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
4 |
5071195- |
|
10 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
Washer |
2 |
5071195- |
|
11 |
Z50E.9N-1 |
1 |
接头 |
Joint |
3 |
5071195- |
|
12 |
B-J010020-00002 |
1 |
垫圈 12 |
Washer |
3 |
5071195- |
|
13 |
Z50G.9K.3 |
1 |
后加力器出油管 |
Oil Pipe |
1 |
5071195- |
|
14 |
B-Q020710-00098 |
1 |
O 型圈 8×1.9 |
O-ring |
6 |
5071195- |
|
15 |
B-Q020050-00010 |
1 |
线夹 C14×35 |
Nip |
2 |
5071195- |
|
16 |
B-G057830-00001 |
1 |
螺栓 M10x16ZnD |
Bolt |
2 |
5071195- |
|
17 |
Z50G.9K.6 |
1 |
后制动器管道 |
Oil pipe |
1 |
5071195- |
|
18 |
W-13-00093 |
1 |
制动胶管总成|130-3506040A2(L=650) Oil pipe |
1 |
5071195- |
||
19 |
Z50E.9N-2 |
1 |
三通接头 |
Tee joint |
1 |
5071195- |
|
20 |
B-G057830-00146 |
1 |
螺栓 M8x30ZnD |
Bolt |
1 |
5071195- |

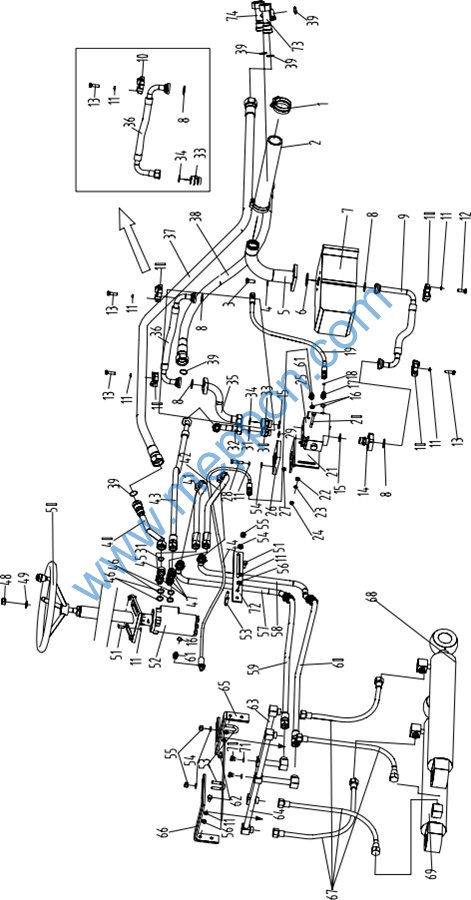

Z50H.10B 转向系统 Steering System
Z50H.10B 转向系统 Steering System
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Cho |
|
1 |
B-J088700-00018 |
1 |
喉箍 d70 |
Clamp |
4 |
5071195- |
|
2 |
Z30.14-8 |
1 |
φ51 低压胶管(L=370) Hose |
1 |
5071195- |
||
3 |
B-G057830-00034 |
1 |
螺栓 M12x30ZnD Bolt |
4 |
5071195- |
||
4 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
4 |
5071195- |
|
5 |
Z50G.10D.10 |
1 |
油泵进油管 |
Oil pipe |
1 |
5071195- |
|
6 |
B-Q020710-00077 |
1 |
O 形圈 54×3.5 齿轮泵(左 |
O-ring |
1 |
5071195- 5071195- |
|
7 |
W-01-00033 |
1 |
Pump 旋) |CBGj2063/1016-XF |
1 |
|||
8 |
B-Q020710-00060 |
1 |
O 形圈 38×3.5 O-ring |
4 |
5071195- |
||
9 |
Z50G.10E.4A |
1 |
油泵出油管 |
Oil pipe |
1 |
5071671- |
|
10 |
B-Q020140-00002 |
1 |
分离式法兰 Aφ38.9/35 flange |
8 |
5071195- |
||
11 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
29 |
5071195- |
|
12 |
B-G057830-00010 |
1 |
螺栓 M10x30ZnD Bolt |
4 |
5071195- |
||
13 |
B-G057830-00011 |
1 |
螺栓 M10x35-10.9ZnD Bolt |
12 |
5071195- |
||
14 |
Z50G.10E.3 |
1 |
接头体 |
Joint |
1 |
5071195- |
|
15 |
B-J010020-00009 |
1 |
垫圈 27 |
Washer |
2 |
5071195- |
|
16 |
B-J010020-00002 |
1 |
垫圈 12 |
Washer |
3 |
5071195- |
|
17 |
Z50G.10E-3 |
1 |
接头体 |
Joint |
1 |
5071195- |
|
18 |
B-Q020710-00006 |
1 |
O 形圈 11×1.9 O-ring |
2 |
5071195- |
||
19 |
B-Q020750-00107 |
1 |
胶管接头 8I-800 Hose |
1 |
5071195- |
||
20 |
B-G057820-00169 |
1 |
螺栓 M8x85ZnD Bolt |
2 |
5071195- |
||
21 |
Z50G.10E-6 |
1 |
连接板 |
Plate |
1 |
5071195- |
|
22 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
5071195- |
|
23 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
2 |
5071195- |
|
24 |
B-G061700-00036 |
1 |
螺母 M8ZnD |
Nut |
2 |
5071195- |
|
25 |
W-07-00131 |
1 |
优先阀|YXL-F160L-N7-H Valve |
1 |
5071195- |
||
26 |
Z50G.10D-3 |
1 |
橡胶板 |
Plate |
1 |
5071195- |
|
27 |
B-G061700-00003 |
1 |
螺母 M10ZnD |
Nut |
3 |
5071195- |
|
28 |
B-G057820-00012 |
1 |
螺栓 M10x45ZnD Bolt |
3 |
5071195- |
||
29 |
B-J010020-00007 |
1 |
垫圈 22 |
Washer |
1 |
5071195- |
|
30 |
Z50G.10E-7 |
1 |
接头体 |
Joint |
1 |
5071195- |
|
31 |
B-Q020710-00039 |
1 |
O 形圈 24×2.4 O-ring |
2 |
5071195- |
||
32 |
Z50G.10E.1 |
1 |
油管 |
Oil pipe |
1 |
5071195- |
|
33 |
Z50G.10E-5 Z30.2M.4-1 |
1 1 |
接头体 接头体 |
Joint Joint |
1 1 |
5071195- 5071909- |
|
34 |
B-Q020710-00046 B-Q020710-00039 |
1 |
O 形圈 30×3.1 O 形圈 24×2.4 |
O-ring O-ring |
1 1 |
5071195- 5071909- |
|
35 |
Z50G.10.12 取消 |
1 |
油管 |
Oil pipe |
1 |
5071195- 5071909- |
|
36 |
Z50G.10E.5 Z50G.10E.5A |
1 1 |
软管总成 软管总成 |
Hose Hose |
1 1 |
