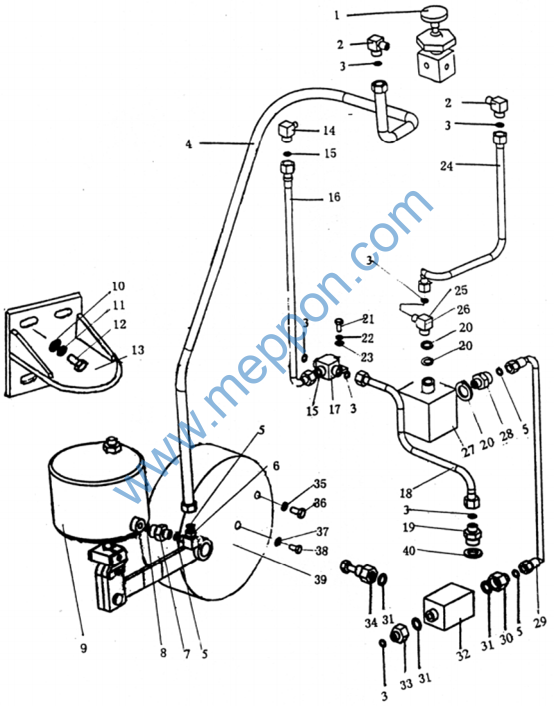

Z50E.11L 紧急制动系统 Emergency Brake System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
W-18-00015 |
1 |
手动控制阀 |
Control valve |
1 |
5071195- |
|
2 |
Z30E.11-3 |
1 |
直角接头 |
Joint |
2 |
5071195- |
|
3 |
B-Q020710-00018 |
1 |
O 形圈 14*2.4 |
O-ring |
7 |
5071195- |
|
4 |
W-13-00019 |
1 |
气管 L=1200 |
Pipe |
1 |
5071195- |
|
5 |
B-Q020710-00006 |
1 |
O 形圈 11X1.9 |
O-ring |
4 |
5071195- |
|
6 |
Z50E.11L.3 |
1 |
接头 |
Joint |
1 |
5071195- |
|
7 |
Z50E.11L-1 |
1 |
接头 |
Joint |
1 |
5071195- |
|
8 |
B-J010020-00002 |
1 |
垫圈 12 |
Washer |
1 |
5071195- |
|
9 |
W-18-00043 |
1 |
驻车制动气室 |
Brake chamber |
1 |
5071195- |
|
10 |
B-G00097B-00008 |
1 |
垫圈 16ZnD |
Washer |
4 |
5071195- |
|
11 |
B-G000930-00006 |
1 |
垫圈 16 |
Washer |
4 |
5071195- |
|
12 |
B-G057830-00076 |
1 |
螺栓 M16X45ZnD |
Bolt |
4 |
5071195- |
|
13 |
Z50E.11L.1 |
1 |
固定板 |
Fixup borde |
1 |
5071195- |
|
14 |
Z50E.11F-1 |
1 |
直角接 |
Joint |
1 |
5071195- |
|
15 |
B-Q020710-00006 |
1 |
O 形圈 8X1.9 |
O-ring |
2 |
5071195- |
|
16 |
W-13-00011 |
1 |
气管 L=800 |
Pipe |
1 |
5071195- |
|
17 |
Z50E.11L.2 |
1 |
接头 |
Joint |
1 |
5071195- |
|
18 |
W-13-00030 |
1 |
气管 L=350 |
Pipe |
1 |
5071195- |
|
19 |
Z30.9.4-1 |
1 |
管接头 |
Joint |
1 |
5071195- |
|
20 |
B-J010020-00007 |
1 |
垫圈 22 |
Washer |
3 |
5071195- |
|
21 |
B-G057830-00003 |
1 |
螺栓 M10X20ZnD |
Bolt |
1 |
5071195- |
|
22 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
1 |
5071195- |
|
23 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
Washer |
1 |
5071195- |
|
24 |
W-13-00035 |
1 |
气管 L=700 |
Pipe |
1 |
5071195- |
|
25 |
Z30E.11F-2 |
1 |
接头 |
Joint |
1 |
5071195- |
|
26 |
Z30E.11F-3 |
1 |
铰接螺栓 |
Bolt |
1 |
5071195- |
|
27 |
W-18-00011 |
1 |
气控截止阀 |
Stop valve |
1 |
5071195- |
|
28 |
Z30E.11-5 |
1 |
接头 |
Joint |
1 |
5071195- |
|
29 |
W-13-00057 |
1 |
气管 L=1300 |
Pipe |
1 |
5071195- |
|
30 |
Z30E.11-2 |
1 |
接头 |
Joint |
1 |
5071195- |
|
31 |
Z30E.11-8 |
1 |
紫铜垫 |
Copper Washer |
3 |
5071195- |
|
32 |
W-18-00020 |
1 |
双向换通阀 |
Valve |
1 |
5071195- |
|
33 |
Z50E.11L-2 |
1 |
接头体 |
Joint |
1 |
5071195- |
|
34 |
Z50E.11L.4 |
1 |
接头 |
Joint |
1 |
5071195- |
|
35 |
B-G057860-00007 |
1 |
螺栓 M12X1.5X30ZnD |
Bolt |
8 |
5071195- |
|
36 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
8 |
5071195- |
|
37 |
B-G057860-00013 |
1 |
螺栓 M14X1.5X25ZnD |
Bolt |
4 |
5071195- |
|
38 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
4 |
5071195- |
|
39 |
W-18-00003 |
1 |
鼓式制动器 |
Brake ass’y |
1 |
5071195- |
|
40 |
B-J010020-00005 |
1 |
垫圈 18 |
Washer |
1 |
5071195- |

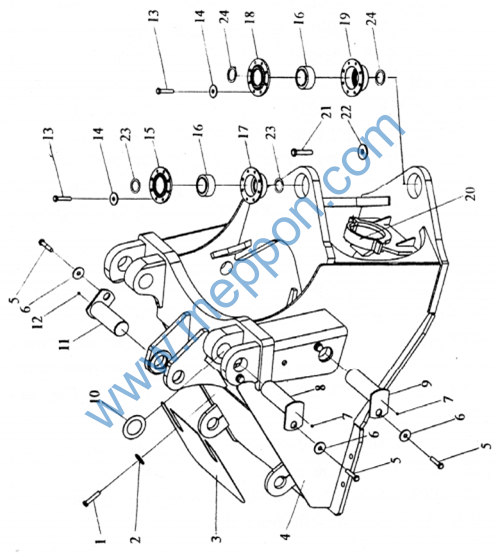

Z50H.12B 车架总成(一) Frame Ass’y(1)
Z50H.12B 车架总成(一) Frame Ass’y(1)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00028 |
1 |
螺栓 M12*20ZnD Bolt |
8 |
5071195- |
||
2 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
12 |
5071195- |
|
3 |
Z50G.12.7 |
1 |
前盖板 |
Front cover |
1 |
5071195- |
|
4 |
Z50G.12H.1 |
1 |
前车架 |
Front frame |
1 |
5071195- |
|
5 |
B-G057830-00065 |
1 |
螺栓 M16*25-10.9ZnD Bolt |
6 |
5071195- |
||
6 |
B-Q01201E-00003 |
1 |
垫圈 16 |
Washer |
6 |
5071195- |
|
7 |
B-J07940A-00001 |
1 |
油杯 M10*1 |
Grease fitting |
6 |
5071195- |
|
8 |
Z50B.12.13A |
1 |
上铰销 |
Upper pin |
2 |
5071195- |
|
9 |
Z50G.12D.3 |
1 |
下铰销 |
Lower pin |
2 |
5071195- |
|
10 |
B-Q01201C-00008 |
1 |
垫片 97*150 |
Washer |
4 组 |
5071195- |
|
11 |
B-Q01201F-00002 |
1 |
铰销组件 95*280A Hinge pin |
1 |
5071195- |
||
12 |
B-J07940A-00001 |
1 |
油杯 M10*1 |
Grease fitting |
3 |
5071195- |
|
13 |
B-G057860-00040 |
1 |
螺栓 M14*1.5*60-10.9ZnD Bolt |
16 |
5071195- |
||
14 |
B-Q020490-00005 |
1 |
垫圈 14 |
Washer |
16 |
5071195- |
|
15 |
Z50G.12D-4 |
1 |
上轴承盖 |
Upper bearing cover |
1 |
5071195- |
|
16 |
B-G091630-00008 |
1 |
关节轴承 GE90Es Bearing |
2 |
5071195- |
||
17 |
Z50G.12D-2 |
1 |
上轴承盖 |
Upper bearing cover |
1 |
5071195- |
|
18 |
Z50G.12D-6 |
1 |
下轴承盖 |
Lower bearing cover |
1 |
5071195- |
|
19 |
Z50G.12D-3 |
1 |
下轴承盖 |
Lower bearing cover |
1 |
5071195- |
|
20 |
Z50B.12.2E.2 |
1 |
板 |
Plate |
1 |
5071195- |
|
21 |
B-G057820-00172 |
1 |
螺栓 M14*35ZnD Bolt |
2 |
5071195- |
||
22 |
B-G000930-00005 |
1 |
垫圈 14 |
Washer |
2 |
5071195- |
|
23 |
B-G10708C-00002 |
1 |
防尘圈 FB100*115*9 Dust ring |
2 |
5071195- |
||
24 |
B-G10708C-00007 |
1 |
防尘圈 FB90*100*7 Dust ring |
2 |
5071195- |
Z50H.12B 车架总成(二) Frame Ass’y(2)
Z50H.12B 车架总成(二) Frame Ass’y(2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057850-00064 |
1 |
栓 M20*2*90-10.9ZnD Bolt |
3 |
5071195- |
||
2 |
B-G057820-00040 |
1 |
螺栓 M12*50-10.9ZnD Bolt |
6 |
5071195- |
||
3 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
6 |
5071195- |
|
4 |
Z50G.12D-1 |
1 |
盖 |
Cover board |
1 |
5071195- |
|
5 |
Z60F.12-4 |
1 |
调整垫片 |
Shim |
10 |
5071195- |
|
6 |
Z60F.12-5 |
1 |
调整垫片 |
Shim |
2 |
5071195- |
|
7 |
Z60F.12-6 |
1 |
调整垫片 |
Shim |
4 |
5071195- |
|
8 |
Z50G.12D-5 |
1 |
上铰接销轴 Upper hinge shaft |
1 |
5071195- |
||
9 |
Z60F.12-3 |
1 |
隔套 |
Bushing |
1 |
5071195- |
|
10 |
Z60F.12-12 |
1 |
隔套 |
Bushing |
1 |
5071195- |
|
11 |
Z60F.12-10 |
1 |
挡圈 |
Baffle |
1 |
5071195- |
|
12 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
1 |
5071195- |
|
13 |
B-G057830-00067 |
1 |
螺栓 M16*30-10.9ZnD Bolt |
1 |
5071195- |
||
14 |
B-Q020490-00011 |
1 |
垫圈 20 |
Washer |
3 |
5071195- |
|
15 |
B-G057830-00065 |
1 |
螺栓 M16*25-10.9ZnD Bolt |
1 |
5071195- |
||
16 |
B-Q01201E-00003 |
1 |
垫圈 16 |
Washer |
1 |
5071195- |
|
17 |
B-Q01201F-00034 |
1 |
铰销组件 90*224B Hinge pin |
1 |
5071195- |
||
18 |
Z60F.12-13 |
1 |
衬套 |
Bushing |
2 |
5071195- |
|
19 |
Z50B.12.14 |
1 |
销 Pin |
1 |
5071195- |
||
20 |
Z50B.12A.3 |
1 |
车架锁 |
Frame lock |
1 |
5071195- |
|
21 |
Z50B.12.15 |
1 |
销 Pin |
1 |
5071195- |
||
22 |
B-G000910-00008 |
1 |
销 10*60 |
Pin |
1 |
5071195- |
|
23 |
Z50B.12.16 |
1 |
保险销 |
Locking pin |
1 |
5071195- |
|
24 |
B-G057820-00225 |
1 |
螺栓 M24*180-10.9ZnD Bolt |
8 |
5071195- |
||
25 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
14 |
5071195- |
|
26 |
Z50G.12A.2 |
1 |
左支架 |
Left bracket |
1 |
5071195- |
|
27 |
B-G061700-00023 |
1 |
螺母 M24ZnD |
Nut |
8 |
5071195- |
|
28 |
Z50G.12A.3 |
1 |
右支架 |
Right bracket |
1 |
5071195- |
|
29 |
Z50H.12A.1 |
1 |
后车架 |
Rear frame |
1 |
5071195- |
|
30 |
Z50B.12-8 |
1 |
螺栓 |
Bolt |
8 |
5071195- |
|
31 |
B-G000910-00049 |
1 |
销 5*45ZnD |
Pin |
8 |
5071195- |
|
32 |
B-G008480-00007 |
1 |
垫圈 24-300HV Washer |
16 |
5071195- |
||
33 |
Z50B.12.6C |
1 |
上摆架 |
Upper balance frame |
1 |
5071195- |
|
34 |
B-G000930-00010 |
1 |
垫圈 24 |
Washer |
8 |
5071195- |
|
35 |
B-G061780-00008 |
1 |
螺母 M24ZnD |
Nut |
8 |
5071195- |
|
36 |
Z50E.32-1 |
1 |
摆架销轴 |
Pin |
2 |
5071195- |
|
37 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
8 |
5071195- |
|
38 |
B-G057830-00030 |
1 |
螺栓 M12*25ZnD Bolt |
8 |
5071195- |
||
39 |
Z50B.12-10 |
1 |
摆架轴套 |
Bushing |
2 |
5071195- |
|
40 |
Z50B.12-7 |
1 |
垫板 |
Washer |
2 组 |
5071195- |
|
41 |
Z50H.12A.2 |
1 |
下摆架 |
Lower balance frame |
1 |
5071195- |
|
42 |
B-G057830-00100 |
1 |
螺栓 M20*55ZnD Bolt |
8 |
5071195- |
||
43 |
B-Q020490-00011 |
1 |
垫圈 20 |
Washer |
8 |
5071195- |
|
44 |
Z50E.12F.5B |
1 |
左电瓶箱 |
Left battery |
1 |
5071195- |
|
45 |
Z50G.12B.3B |
1 |
配重 |
Balance weight |
1 |
5071195- |
|
46 |
B-G057820-00153 |
1 |
螺栓 M24*90-10.9ZnD Bolt |
5 |
5071195- |
||
47 |
Z50B.12-12 |
1 |
牵引销 |
Pin |
1 |
5071195- |
