SINOMACH CHANGLIN ZL50H wheel loader parts catalog cummins engine 14

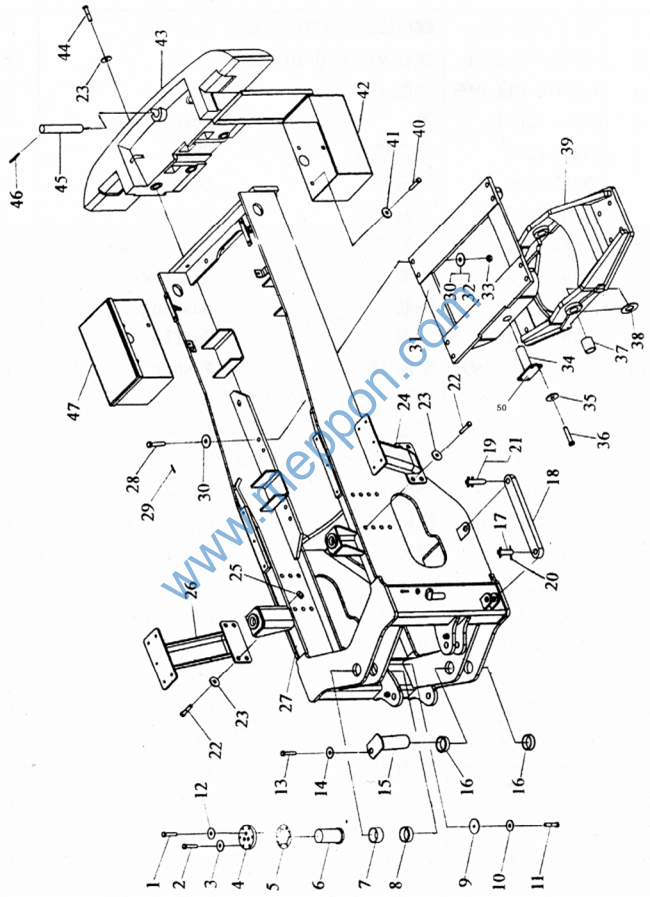

Z50H.12B 车架总成(二) Frame Ass’y(2)
Z50H.12B 车架总成(二) Frame Ass’y(2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
48 |
Z50B.12.17 |
1 |
保险销 |
Locking pin |
1 |
5071195- |
||
49 |
Z50E.12F.6B |
1 |
右电瓶箱 |
Right battery box |
1 |
5071195- |
||
50 |
Z50E.32-2 |
1 |
板 |
Plate |
2 |
5071195- |

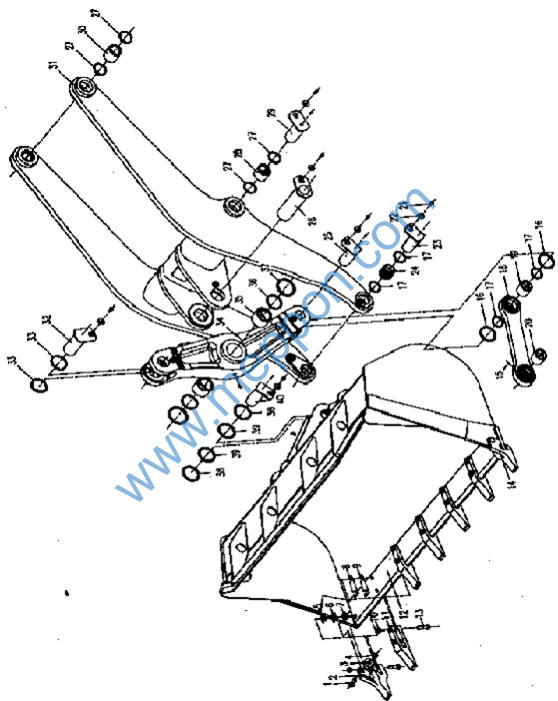

Z50E.13P(R&S)+Z50E.31.GO工作装置及铲斗(Working Equipment & Bucket)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.13-6 |
1 |
螺栓 |
Bolt |
2 |
5071195- |
||
2 |
Z50B.13-11A |
1 |
右边齿 |
Right tooth |
1 |
5071195- |
||
3 |
B-G051750-00001 |
1 |
螺母 M24ZnD |
Nut |
2 |
5071195- |
||
4 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
2 |
5071195- |
||
5 |
Z50B.13-16 |
1 |
垫片 |
Pad |
4 |
5071195- |
||
6 |
Z50B.13-14 |
1 |
垫片 |
Pad |
2 |
5071195- |
||
7 |
Z50B.13-13 |
1 |
垫片 |
Pad |
2 |
5071195- |
||
8 |
Z50B.13-9 |
1 |
垫片 |
Pad |
5 |
5071195- |
||
9 |
Z50B.13-8 |
1 |
垫片 |
Pad |
5 |
5071195- |
||
10 |
Z50B.13-5 |
1 |
螺母 |
Nut |
12 |
5071195- |
||
11 |
Z50B.13-10A |
1 |
中间齿 |
Bucket tooth |
5 |
5071195- |
||
12 |
Z50E.31.G55.1 |
1 |
通用铲斗 |
Universal bucket |
1 |
5071195- |
||
13 |
Z50B.13-4 |
1 |
螺栓 |
Bolt |
12 |
5071195- |
||
14 |
Z50B.13-12A |
1 |
左边齿 |
Left tooth |
1 |
5071195- |
||
15 |
B-J07940A-00001 |
1 |
油杯 M10×1 |
Grease cup |
10 |
5071195- |
||
16 |
Z50B.13-1 |
1 |
外防尘圈 115 |
Outer dust ring |
8 |
5071195- |
||
17 |
Z50B.13.1 |
1 |
内防尘圈 100 |
Inner dust ring |
8 |
5071195- |
||
18 |
Z50E.13P.2.1 |
1 |
焊接连杆 |
Linkage |
1(*) |
5071195- |
||
18 |
Z50E.13R.2.1 |
1 |
焊接连杆 |
Linkage |
1(#$) |
5071195- |
||
19 |
Z50B.13.8-2A |
1 |
轴套 |
Bushing |
1 |
5071195- |
||
20 |
Z50B.13.8-1A |
1 |
轴套 |
Bushing |
1 |
5071195- |
||
21 |
B-G057830-00066 |
1 |
螺栓 M16×25 |
ZnD |
Bolt |
8 |
5071195- |
|
22 |
B-Q01201E-00003 |
1 |
垫圈 16 |
Washer |
8 |
5071195- |
||
23 |
Z50E.13N.3 |
1 |
销轴组件 |
Shaft assembly |
2 |
5071195- |
||
24 |
Z50E.13P.1-1 |
1 |
动臂前轴套 |
Frontal bushing |
2 |
5071195- |
||
25 |
Z50E.13N.5 |
1 |
销轴组件 |
Shaft assembly |
1 |
5071195- |
||
26 |
Z50B.13.4 |
1 |
销轴组件 |
Shaft assembly |
1 |
5071195- |
||
27 |
Z50B.13.13 |
1 |
内防尘圈 110 |
Inner dust ring |
12 |
5071195- |
||
28 |
Z50B.13.7-3A |
1 |
动臂中轴套 |
Mid bushing |
2 |
5071195- |
||
29 |
Z50B.13.5A |
1 |
销轴组件 |
Shaft assembly |
2 |
5071195- |
||
30 |
Z50B.13.7-1A |
1 |
动臂后轴套 |
Tail bushing |
2 |
5071195- |
||
31 |
Z50E.13P.1.1 |
1 |
焊接动臂 |
Lift arm |
1(*) |
5071195- |
||
31 |
Z50E.13R.1.1 |
1 |
焊接动臂 |
Lift arm |
1(#) |
5071195- |
||
31 |
Z50E.13S.1.1 |
1 |
焊接动臂 |
Lift arm |
1($) |
5071195- |
||
32 |
Z50E.13N.6 |
1 |
销轴组件 |
Shaft assembly |
1 |
5071195- |
||
33 |
Z50B.13.12 |
1 |
内防尘圈 115 |
Inner dust ring |
2 |
5071195- |
||
34 |
Z50E.13P.3H.1 |
1 |
焊接摇臂 |
Lift arm |
1 |
5071195- |
||
35 |
Z50B.13.9-1A |
1 |
轴套 |
Bushing |
2 |
5071195- |
||
36 |
Z50B.13.11 |
1 |
内防尘圈 135 |
Inner dust ring |
2 |
5071195- |
||
37 |
Z50B.13-15 |
1 |
垫片 |
Pad |
3 |
5071195- |
||
38 |
Z50B.13-2 |
1 |
垫片 |
Pad |
3 |
5071195- |
||
42 |
Z50B.13-3 |
1 |
垫片 |
Pad |
3 |
5071195- |
||
43 |
Z50E.13N.4 |
1 |
销轴组件 |
Shaft assembly |
2 |
5071195- |
注: 标注(*)符号件为通用工作装置Z50E.13P专用;
标注(#)符号件为卸高3.35M加长臂工作装置Z50E.13R专用;
标注($)符号件为卸高3.60M加长臂工作装置Z50E.13S专用;
未注件为通用件。

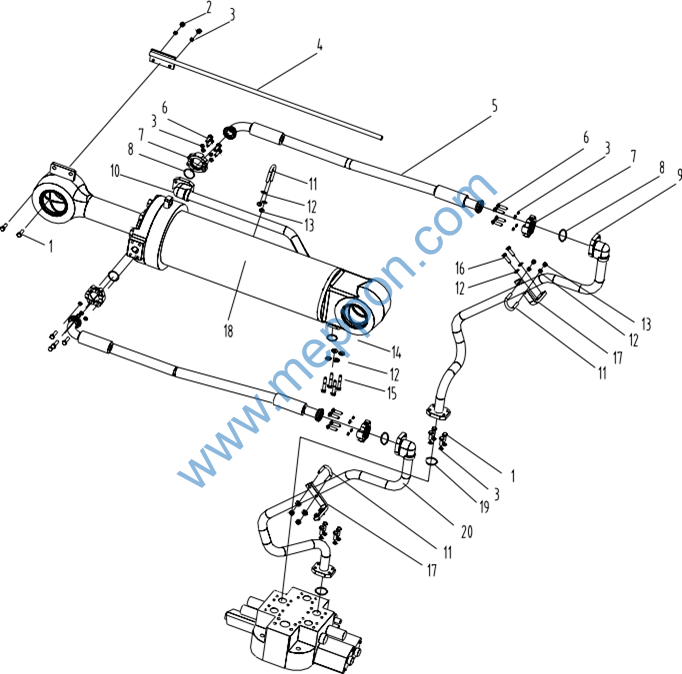

Z50H.14E 工作液压系统(一)Hydraulic System (1)
Z50H.14E 工作液压系统(一)Hydraulic System (1)
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Cho |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 |
B-G057830-00010 B-G061700-00003 B-G000930-00001 Z50E.34F.3 W-16-00598 B-G057830-00011 B-Q020140-00003 W-15-00108 Z50G.34.2 Z50G.34.6 B-Q020120-00004 B-Q020490-00001 B-G061760-00001 B-Q020710-00065 B-G057820-00017 B-G057830-00003 Z50G.14G-3 Z50G.14T.1 B-Q020710-00071 Z50G.34.3 |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
螺栓 M10x30ZnD 螺母 M10ZnD 垫圈 10 标示杆 软管总成 螺栓 M10x35-10.9ZnD 分离式法兰 Aφ44.1/21 O 形圈|2-222N552-90 油管 油管 U 形管夹 A34 垫圈 10 螺母 M10x1.25ZnD O 形圈 41×3.5 螺栓 M10x60-10.9ZnD 螺栓 M10x20ZnD 板 转斗油缸 O 形圈 48×3.5 油管 |
Bolt Bolt Washer Bar Hose Bolt Separated flange O-ring Oil tube Oil tube U-pipe clamp Washer Nut O-ring Bolt Bolt Palte Bucket Cylinder O-ring Oil tube |
10 2 26 1 2 16 8 4 1 1 3 10 6 1 4 4 2 1 2 1 |
5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- |
