SINOMACH CHANGLIN ZL50H wheel loader parts catalog cummins engine 15

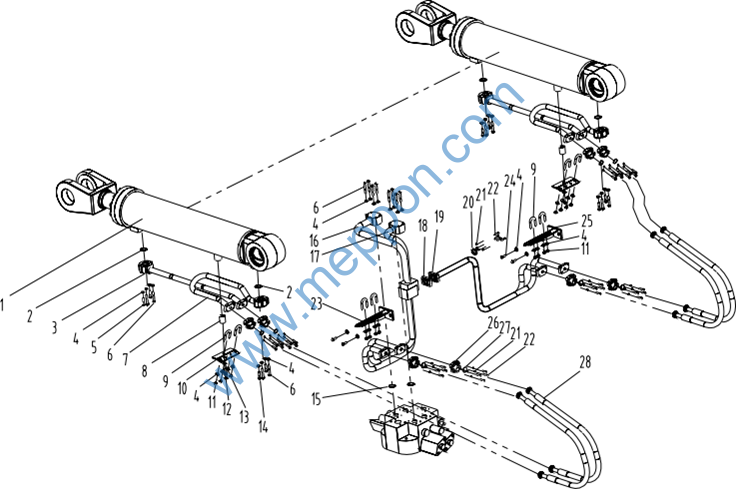

Z50H.14E 工作液压系统(二)Hydraulic System (2)
Z50H.14E 工作液压系统(二)Hydraulic System (2)
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Cho |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 |
Z50G.34.1 B-Q020710-00065 Z50G.14.16 B-Q020490-00001 B-G057820-00010 B-G057820-00017 Z50B.14.23 Z50B.14-4 B-Q020120-00003 Z50B.14-3 B-G061760-00001 B-G057830-00047 B-Q020490-00003 B-G057820-00014 B-Q020710-00071 Z50G.14.21 Z50G.14.22 Z50G.14.12 Z50G.14.11 B-Q020710-00057 B-G000930-00017 B-G057830-00145 Z50G.14.9 B-G057830-00006 Z50G.14.10 B-Q020140-00001 W-15-00107 W-16-00137 |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
动臂油缸 O 形圈 41×3.5 油管 垫圈 10 螺栓 M10x40-10.9ZnD 螺栓 M10x60-10.9ZnD 油管 衬垫 U 形管夹 A28 板 螺母 M10x1.25ZnD 螺栓 M12x55ZnD 垫圈 12 螺栓 M10x50-10.9ZnD O 形圈 48×3.5 油管 油管 油管 油管 O 形圈 36×3.5 垫圈 8 螺栓 M8x30-10.9ZnD 支板 螺栓 M10x25ZnD 支板 分离式法兰 Aφ32.6/35 O 形圈|2-214N552-90 软管总成 |
Boom Cylinder O-ring Oil tube Washer Bolt Bolt Oil tube Clamp U-pipe clamp Plate Nut Bolt Washer Bolt O-ring Oil tube Oil tube Oil tube Oil tube O-ring Washer Bolt Plate Bolt Plate Separated flange O-ring Hose |
2 4 2 46 4 16 2 2 8 2 16 2 2 4 2 1 1 1 1 2 8 24 1 4 1 16 8 4 |
5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- |

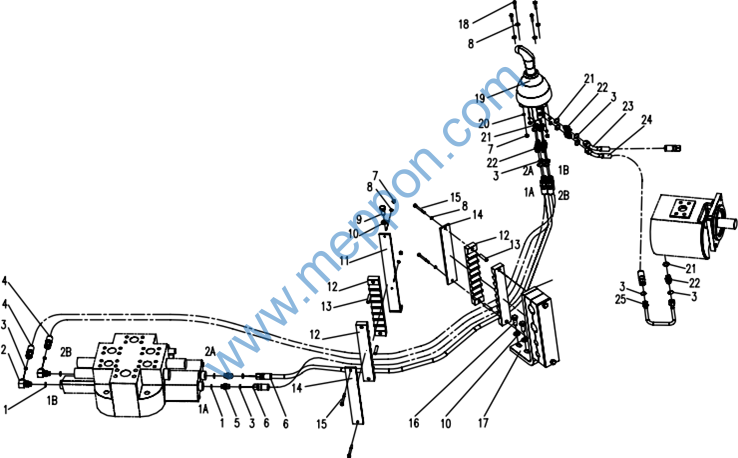

Z50H.14E 工作液压系统(三)Hydraulic System(3)
Z50H.14E 工作液压系统(三)Hydraulic System(3)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 |
Z50G.14-12 Z50G.14G.4 B-Q020710-00006 B-Q020750-00091 Z50G.14G-2 B-Q020750-00090 B-G061700-00034 B-G000930-00015 B-G057830-00030 B-Q020490-00003 Z50G.14-10 Z50G.14-8 Z60F.14-10 Z50G.14-9 B-G057820-00158 B-G057830-00034 Z50G.14-5 B-G057830-00132 W-07-00148 B-Q020490-00021 B-J010020-00003 Z30.4M-2 Z50G.14T.6 Z50G.14T.5 Z50E.14N.7 |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
O 形圈 接头体 O 形圈 胶管接头 8I-3200 接头体 胶管接头 8I-2600 螺母 M6ZnD 垫圈 6 螺栓 M12x25ZnD 垫圈 12 板 油管夹 套管 板 螺栓 M6x60ZnD 螺栓 M12x30ZnD 板 螺栓 M6x25ZnD 先导阀|406-1044-1145 垫圈 6 垫圈 14 接头 软管总成 软管总成 油管 |
O-ring Joint body O-ring Hose Joint body Hose Nut Washer Bolt Washer Oil tube Grease fitting Bushing Plate Bolt Bolt Plate Bolt Valve Washer Washer Joint body Hose Hose Oil tube |
4 2 13 2 2 2 6 8 1 3 1 2 2 2 4 2 1 4 1 4 7 7 1 1 1 |
5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- 5071195- |

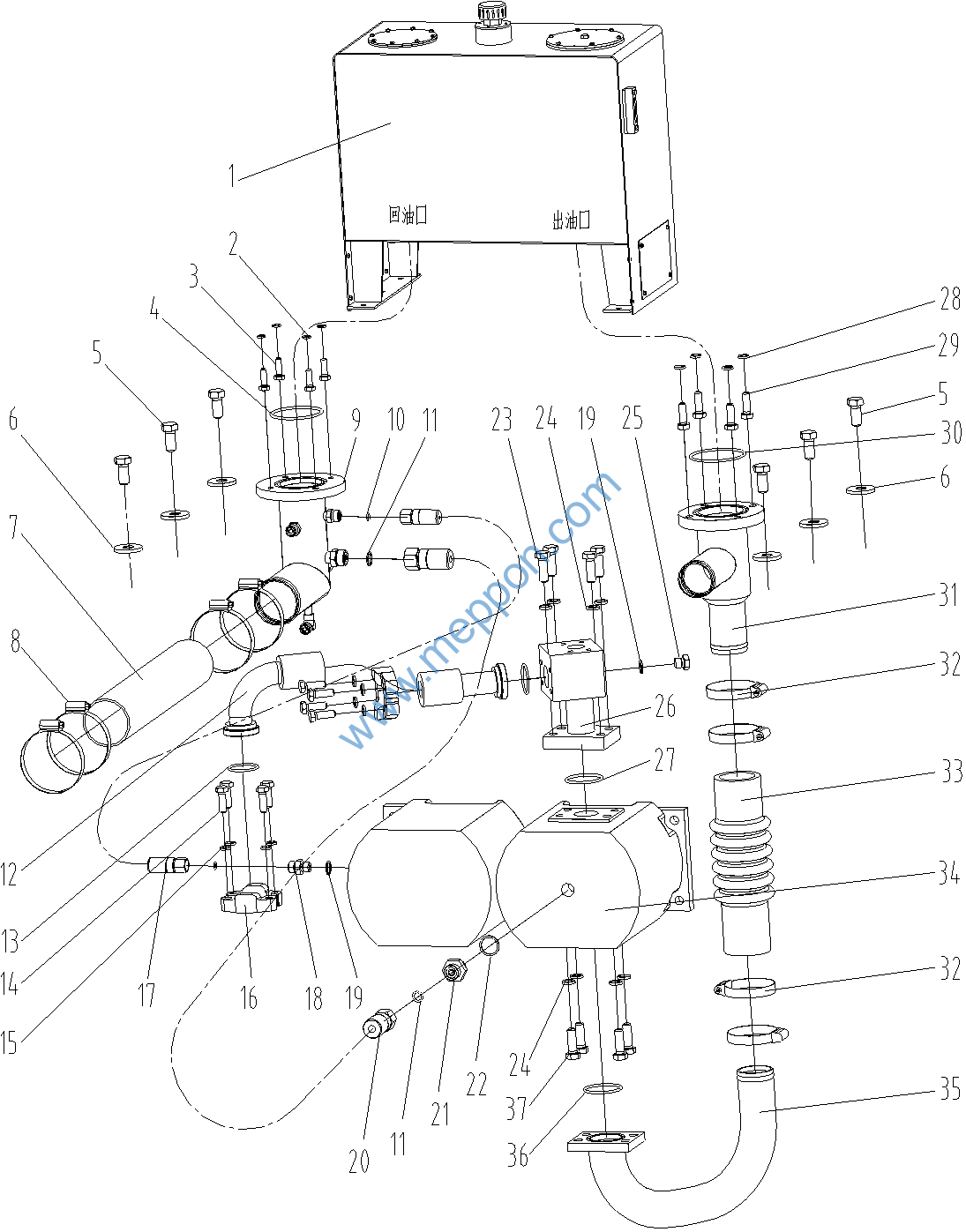

Z50H.14E 工作液压系统(四)Hydraulic System(4)
Z50H.14E 工作液压系统(四)Hydraulic System(4)
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Cho |
|
1 |
Z50G.34.5 |
1 |
油箱 |
Oil tank |
1 |
5071195- |
|
2 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
4 |
5071195- |
|
3 |
B-G057830-00143 |
1 |
螺栓 M8x25ZnD |
Bolt |
4 |
5071195- |
|
4 |
B-Q020710-00094 |
1 |
O 形圈 75×3.5 |
O-ring |
1 |
5071195- |
|
5 |
B-G057830-00053 |
1 |
螺栓 M14x30ZnD Bolt |
6 |
5071195- |
||
6 |
Z50E.34F-2 |
1 |
垫圈 |
Washer |
6 |
5071195- |
|
7 |
Z50G.34-1 |
1 |
φ64 低压胶管 |
Hose |
1 |
5071195- |
|
8 |
B-J088700-00020 |
1 |
喉箍 d90 |
Clamp |
4 |
5071195- |
|
9 |
Z50H.14A.1 |
1 |
油箱回油管 |
Oil pipe |
1 |
5071195- |
|
10 |
B-Q020710-00006 |
1 |
O 形圈 11×1.9 |
O-ring |
2 |
5071195- |
|
11 |
B-Q020710-00023 |
1 |
O 形圈 16×2.4 |
O-ring |
2 |
5071195- |
|
12 |
W-16-00957 |
1 |
软管总成 |
Hose |
1 |
5071195- |
|
13 |
W-15-00108 |
1 |
O 形圈|2-222N552-90 O-ring |
2 |
5071195- |
||
14 |
B-G057830-00009 |
1 |
螺栓 M10x30-10.9ZnD Bolt |
8 |
5071195- |
||
15 |
B-J010020-00003 |
1 |
垫圈 14 |
Washer |
8 |
5071195- |
|
16 |
B-Q020140-00003 |
1 |
分离式法兰 Aφ44.1/21 Separated flange |
4 |
5071195- |
||
17 |
Z50G.14T.2 |
1 |
胶管接头 |
Hose |
1 |
5071195- |
|
18 |
Z30.4M-2 |
1 |
接头 |
Joint |
1 |
5071195- |
|
19 |
B-J010020-00003 |
1 |
垫圈 14 |
Washer |
2 |
5071195- |
|
20 |
Z50H.14A.3 |
1 |
胶管接头 |
Hose |
1 |
5071195- |
|
21 |
Z50H.14A-1 |
1 |
接头 |
Joint |
1 |
5071195- |
|
22 |
B-J010020-00007 |
1 |
垫圈 22 |
Washer |
1 |
5071195- |
|
23 |
B-G057830-00037 |
1 |
螺栓 M12x35ZnD Bolt |
4 |
5071195- |
||
24 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
8 |
5071195- |
|
25 |
B-J010000-00002 |
1 |
螺塞 M14x1.5 |
Plug screw |
1 |
5071195- |
|
26 |
Z50G.14T.3 |
1 |
油泵出油管 |
Oil pipe |
1 |
5071195- |
|
27 |
B-Q020710-00077 |
1 |
O 形圈 54×3.5 |
O-ring |
1 |
5071195- |
|
28 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
4 |
5071195- |
|
29 |
B-G057830-00010 |
1 |
螺栓 M10x30ZnD Bolt |
4 |
5071195- |
||
30 |
B-Q020710-00099 |
1 |
O 形圈 80×3.1 |
O-ring |
1 |
5071195- |
|
31 |
Z50E.14N.3 |
1 |
油箱出油管 |
Oil pipe |
1 |
5071195- |
|
32 |
B-J088700-00018 |
1 |
喉箍 d70 |
Clamp |
4 |
5071195- |
|
33 |
Z50G.14-2 |
1 |
φ51 波纹管 |
Hose |
1 |
5071195- |
|
34 |
W-01-00071 |
1 |
双联泵|CBGj3100/2040-XF Pump |
1 |
5071195- |
||
35 |
Z50H.14A.2 |
1 |
油泵进油管 |
Oil pipe |
1 |
5071195- |
|
36 |
B-Q020710-00078 |
1 |
O 形圈 55×3.1 |
O-ring |
1 |
5071195- |
|
37 |
B-G057830-00036 |
1 |
螺栓 M12x35-10.9ZnD Bolt |
4 |
5071195- |
||
38 |
|||||||
39 |
|||||||
40 |
|||||||
41 |
|||||||
42 |
|||||||
43 |
|||||||
44 |
|||||||
45 |
|||||||
46 |
|||||||
47 |
