SINOMACH CHANGLIN ZL60H wheel loader parts catalog 06
2 |
B-Q020710-00018 |
O形圈14×2.4 |
O-ring |
12 |
3 |
Z30.9.3-1 |
接头 |
Joint |
1 |
4 |
B-J010020-00007 |
垫圈 22 |
Washer |
7 |
5 |
W-13-000019 |
气管|DH/G18(L=1200) |
Hose joint |
2 |
6 |
B-G061700-00036 |
螺母 M8ZnD |
Nut |
6 |
7 |
B-G00097B-00023 |
垫圈 8 nD |
Washer |
6 |
8 |
B-G000930-00017 |
垫圈 8 |
Washer |
6 |
9 |
B-G057830-00146 |
螺栓 M8x30ZnD |
Bolt |
4 |
10 |
W-18-00034 |
气制动阀|T138B |
Brake valve |
1 |
11 |
Z60F.9.2 |
制动阀出气管(前) |
pipe |
1 |
12 |
Z60F.9.1 |
制动阀出气管(后) |
pipe |
1 |
13 |
W-13-000029 |
气管|DH/G18(L=300) |
Hose joint |
1 |
14 |
Z30.9.4-1 |
接头体 |
Joint |
4 |
15 |
Z60F.9.13-2 |
接头 |
Joint |
1 |
16 |
B-J010020-00005 |
垫圈 18 |
Washer |
5 |
17 |
W-13-000040 |
气管|DH/G18(L=900) |
Hose joint |
1 |
18 |
Z60F.9.6 |
右储气筒 |
Right air tank |
1 |
19 |
W-18-00005 |
消音安全阀|FXS-1 |
Valve |
2 |
20 |
Z60H.9.5 |
空压泵出气管 |
pipe |
1 |
21 |
W-13-00006 |
气管|DH/G12x1.25(L=1600) |
Hose joint |
1 |
22 |
B-Q020710-00098 |
O形圈8×1.9 |
O-ring |
3 |
23 |
YZ16.9C-5 |
接头 |
Joint |
2 |
24 |
W-18-00012 |
气压调节器|EQ140-3512C-01 |
Air adjuster |
1 |
25 |
Z30E.11-8 |
紫铜垫 |
Washer |
1 |
26 |
Z50H.9A-1 |
接头 |
Joint |
1 |
27 |
B-J010020-00009 |
垫圈 27 |
Washer |
1 |
Z60H.9制动系统(三)Brake System(3)
序号 No. |
零件代号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
28 |
B-J010020-00001 |
垫圈 10 |
Washer |
1 |
29 |
Z50H.9A-2 |
接头 |
Joint |
1 |
30 |
W-13-00010 |
气管|DH/G12x1.25(L=600) |
Hose joint |
1 |
31 |
B-G00097B-00021 |
垫圈 6 ZnD |
Washer |
2 |
32 |
B-G000930-00015 |
垫圈 6 |
Washer |
2 |
33 |
B-G057830-00130 |
螺栓 M6x16 ZnD |
Bolt |
2 |
34 |
W-11-00046 |
制动灯开关|JN150 |
Switch |
1 |
35 |
YZ12.9.1 |
三通接头 |
Joint |
1 |
36 |
B-G057820-00166 |
螺栓M8x65 ZnD |
Bolt |
2 |
37 |
B-G057830-00137 |
螺栓 M12x20ZnD |
Bolt |
6 |
38 |
B-G00097B-00004 |
垫圈 12 ZnD |
Washer |
10 |
39 |
Z60F.9-15 |
支板 |
Support |
1 |
40 |
W-13-00048 |
胶管总成1203506085A4 |
Tube |
1 |
41 |
Z40E.9.5 |
支架 |
Support |
2 |
42 |
Z40E.9B.9 |
支架 |
Support |
2 |
43 |
B-Q020490-00003 |
垫圈 12 |
Washer |
16 |
44 |
B-G057830-00037 |
螺栓M12x35 ZnD |
Bolt |
4 |
45 |
B-G057830-00030 |
螺栓M12x25 ZnD |
Bolt |
16 |
46 |
W-18-00018 |
阀|JN162-3515011 |
Valve |
1 |

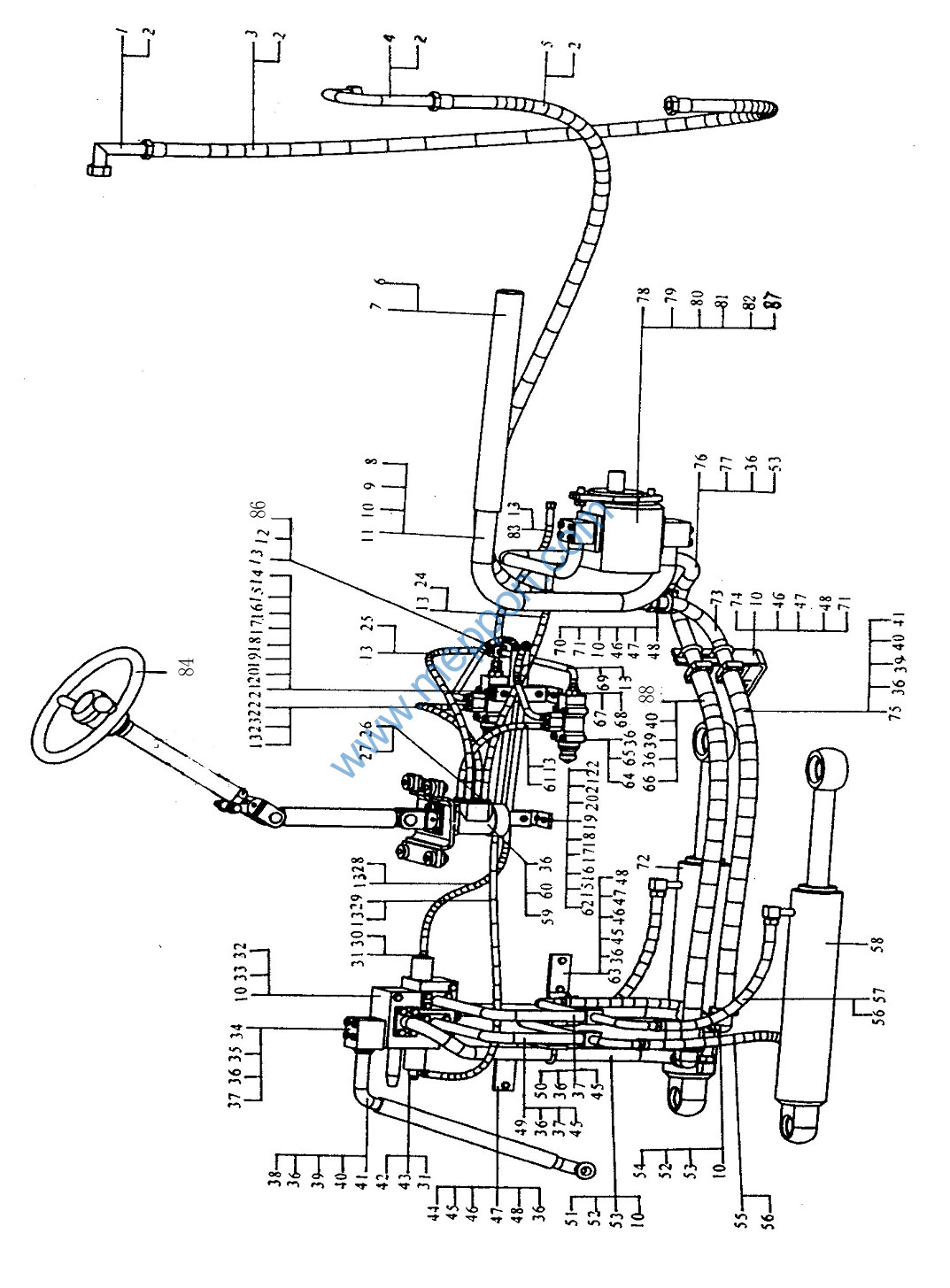

Z60H.10 转向系统 Steering System
Z60H.10 转向系统 Steering System
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
1 |
Z60H.10.11 |
油管 |
Oil tube |
1 |
2 |
B-Q020710-00050 |
O形圈32×3.1 |
O-ring |
4 |
3 |
Z60H.10.14 |
软管总成 |
Hose ass’y |
1 |
4 |
Z60H.10.12 |
油管 |
Oil tube |
1 |
5 |
Z60H.10.13 |
软管总成 |
Hose ass’y |
1 |
6 |
Z60H.10-6 |
波纹管 |
Hose |
1 |
7 |
B-J088700-00020 |
喉箍d90 |
Clamp |
4 |
8 |
Z60H.10.1 |
油泵进油管 |
Tube |
1 |
9 |
B-G057820-00058 |
螺栓M12×95 ZnD |
Bolt |
4 |
10 |
B-G000930-00003 |
垫圈12 |
Washer |
19 |
11 |
B-Q020710-00085 |
O形圈65×3.1 |
O-ring |
1 |
12 |
Z60H.10.4 |
接头体 |
Joint body |
1 |
13 |
B-Q020710-00006 |
O形圈11×1.9 |
O-ring |
16 |
14 |
Z60F.10-8 |
连接板 |
Plate |
1 |
15 |
Z60F.10-3 |
橡胶垫 |
Rubber pad |
4 |
16 |
Z60F.10-4 |
板 |
Plate |
2 |
17 |
Z60F.10-5 |
套管 |
Sleeve tube |
4 |
18 |
B-G057820-00165 |
螺栓M8×60 ZnD |
Bolt |
4 |
19 |
B-G00097B-00023 |
垫圈8ZnD |
Washer |
4 |
20 |
B-G000930-00017 |
垫圈8 |
Washer |
8 |
21 |
B-G057830-00139 |
螺栓M8×20 ZnD |
Bolt |
4 |
22 |
B-G061700-00036 |
螺母M8 ZnD |
Nut |
4 |
23 |
W-16-00270 |
软管总成F481CACE101005-420 |
Hose ass’y |
1 |
24 |
W-16-00266 |
软管总成F481CACA101005-800 |
Hose joint |
1 |
25 |
W-16-00265 |
软管总成F481CACA101005-700 |
Hose joint |
1 |
26 |
Z60H.10-1 |
接头体 |
Joint body |
4 |
27 |
B-J010020-00006 |
垫圈20 |
Washer |
4 |
28 |
W-16-00268 |
软管总成F481CACF101005-1400 |
Hose ass’y |
1 |
29 |
W-16-00269 |
软管总成F481CACF101005-1800 |
1 |
|
30 |
Z60H.10-4 |
接头体 |
Joint body |
1 |
Z60H.10 转向系统 Steering System
序号 No. |
零件代号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
31 |
B-J010020-00003 |
垫圈14 |
Washer |
3 |
32 |
W-07-00051 |
流量放大阀ZLF25A11 |
Magnify valve |
1 |
33 |
B-G057820-00027 |
螺栓M12×105 ZnD |
Bolt |
3 |
34 |
Z60F.10-14 |
接头体 |
Joint body |
1 |
35 |
B-G057820-00025 |
螺栓M10×85-10.9ZnD |
Bolt |
4 |
36 |
B-G000930-00001 |
垫圈10 |
Washer |
56 |
37 |
B-Q020710-00063 |
O形圈40×3.5 |
O-ring |
3 |
38 |
Z60H.10.6 |
软管总成 |
Hose ass’y |
1 |
39 |
B-Q020140-00002 |
分离式法兰AФ38.9/35 |
Parting flange |
12 |
40 |
B-G057830-00011 |
螺栓M10×35-10.9ZnD |
Bolt |
20 |
41 |
B-Q020710-00060 |
O形圈38×3.5 |
O-ring |
2 |
42 |
Z60H.10.7 |
接头体 |
Joint body |
1 |
43 |
B-J009990-00003 |
螺栓M14×1.5×35 |
Bolt |
1 |
44 |
Z60F.10-13 |
连接板 |
Coupling plate |
1 |
45 |
B-G057830-00006 |
螺栓M10×25 ZnD |
Bolt |
12 |
46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 |
B-Q020120-00004B-G061760-00001 B-Q020490-00001ZZ60H.10.9 Z60H.10.10 Z60F.10.14 B-G057830-00034B-Q020710-00071 Z60F.10.13 W-16-00272 B-Q020710-00028 W-16-00273 Z60H.10.8 W-19-00010 B-G057830-00010 |
U形管夹A34 螺母M10×1.25ZnD 垫圈10 油管 油管 放大阀进油管 螺栓M12×30 ZnD O形圈48×3.5 放大阀回油管 软管总成F381CACA181810-500 O形圈20×2.4 软管总成F381CACA181810-600 左转向油缸 全液压转向器BZZ3-100 螺栓M10×30 ZnD |
U clip Nut Washer Oil tube Oil tube Tube Bolt O-ring Tube Hose joint O-ring Hose joint Left cylinder Steering gear Bolt |
5 10 10 1 1 1 8 3 1 2 8 2 1 1 4 |
Z60H.10 转向系统 Steering System
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
61 |
W-16-00271 |
软管总成F481CACE101005-450 |
Hose ass’y |
1 |
62 |
Z60F.10-2 |
连接板 |
Plate |
1 |
63 |
Z60F.10-12 |
连接板 |
Plate |
1 |
64 |
W-07-00058 |
限位阀XF-B6 |
Valve |
2 |
65 |
B-G057820-00016 |
螺栓M10×55 ZnD |
Bolt |
8 |
66 |
W-16-00513 |
软管总成F48111515161616-1150 |
Hose ass’y |
1 |
67 |
Z60H.10-2 |
接头体 |
Joint body |
5 |
68 |
Z60F.10-7 |
O形圈 |
O-ring |
6 |
69 |
W-16-00267 |
软管总成F481CACF101005-450 |
Hose ass’y |
1 |
70 |
Z60F.10-15 |
连接板 |
Plate |
1 |
71 |
B-G057830-00030 |
螺栓M12×25 ZnD |
Bolt |
4 |
72 |
Z60H.10.5 |
右转向油缸 |
Right cylinder |
1 |
73 |
Z60H.10.3 |
油管 |
Oil tube |
1 |
74 |
Z60F.10-11 |
连接板 |
Plate |
1 |
75 |
W-16-00512 |
软管总成F48111515161616-1050 |
Hose ass’y |
1 |
76 77 78 79 80 81 82 83 84 85 86 87 88
|
Z60H.10.2 B-G057830-00036 W-01-00089 Z60H.10-3 B-G008980-00018 B-G061700-00007 B-G00097B-00004W-16-00135 W-19-00001 B-G061710-00010 Z60H.10-7 Z60H.10-5 W-15-00105 |
油泵出油管 螺M12×35-10.9ZnD 齿轮油泵P257-G70467ZAC6/P124-G30ING 纸垫 螺M12×40-10.9ZnD 螺母M12ZnD 垫圈12ZnD 软管总成F481CACA101005-500 方向盘TCM-2 螺母M16×1.5ZnD 接头体 垫片 O形圈2-219N552-90 |
Tube Bolt Gear pump Paper pad Bolt Washer Washer Hose joint Steering wheel Nut Joint body Pad O-ring |
1 4 1 1 4 2 2 1 1 1 1 1 4 |

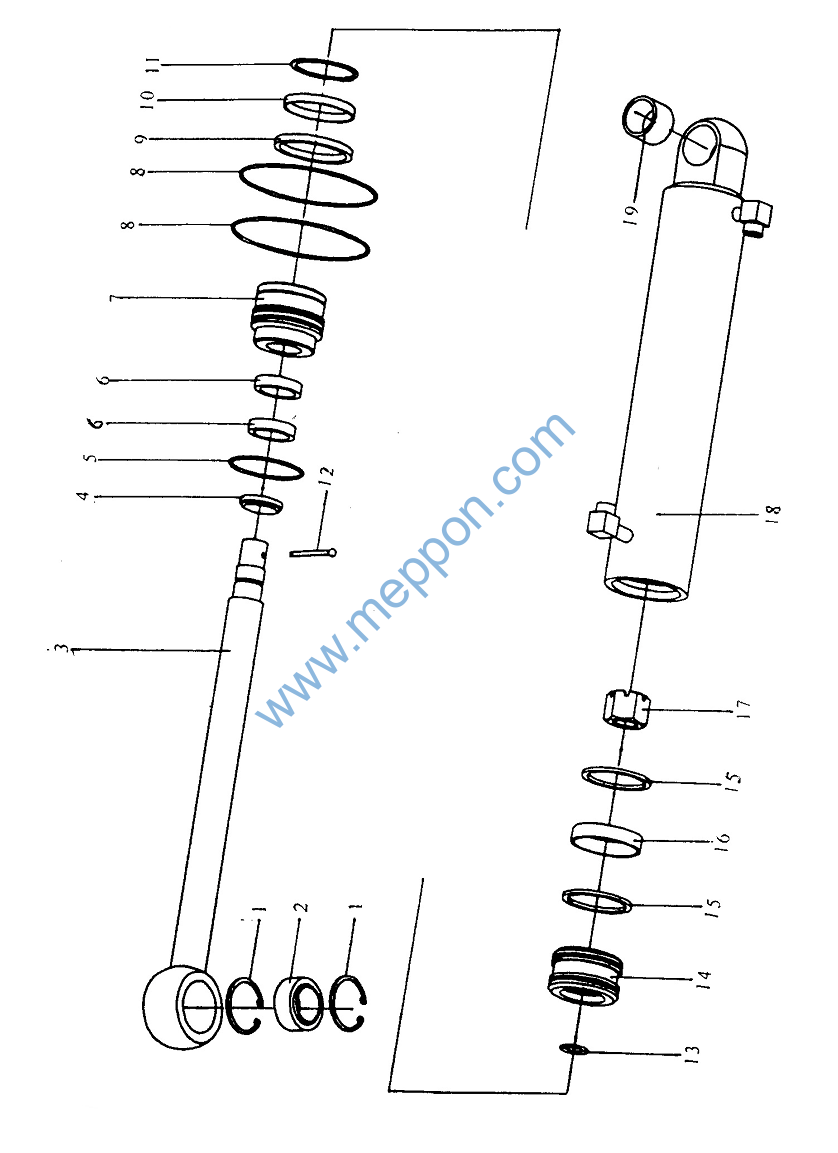

Z60H.10.5/8 右/左转向油缸 Steering Cylinder
