SINOMACH CHANGLIN ZL60H wheel loader parts catalog 05
10 |
Z60F.8-11 |
调整垫 Spacer |
1组 |
11 |
B-G057850-00044 |
螺栓M27×2×220-10.9ZnD Bolt |
4 |
12 |
Z60F.8-4A |
止推垫 Thrust spacer |
2 |
13 |
Z60F.8-3 |
止推板 Thrust Plate |
1 |
14 |
B-G057820-00082 |
螺栓M16×60-10.9ZnD Bolt |
16 |
15 |
Z60F.8-2 |
盖板 Cover |
1 |
16 |
Z60F.8-7 |
密封圈 Ring |
1 |
17 |
Z60F.8-8A |
前衬套 Front bushing |
1 |
18 |
B-Q020520-00001 |
O形圈229.3×5.7 O-ring |
1 |
19 |
Z60F.8-10 |
密封圈 Ring |
1 |
20 |
Z60F.8-9 |
前座圈 Front seat ring |
1 |
21 |
B-Q020490-00003 |
垫圈12 Washer |
6 |
22 |
B-G057830-00040 |
螺栓M12×40-10.9ZnD Blot |
6 |

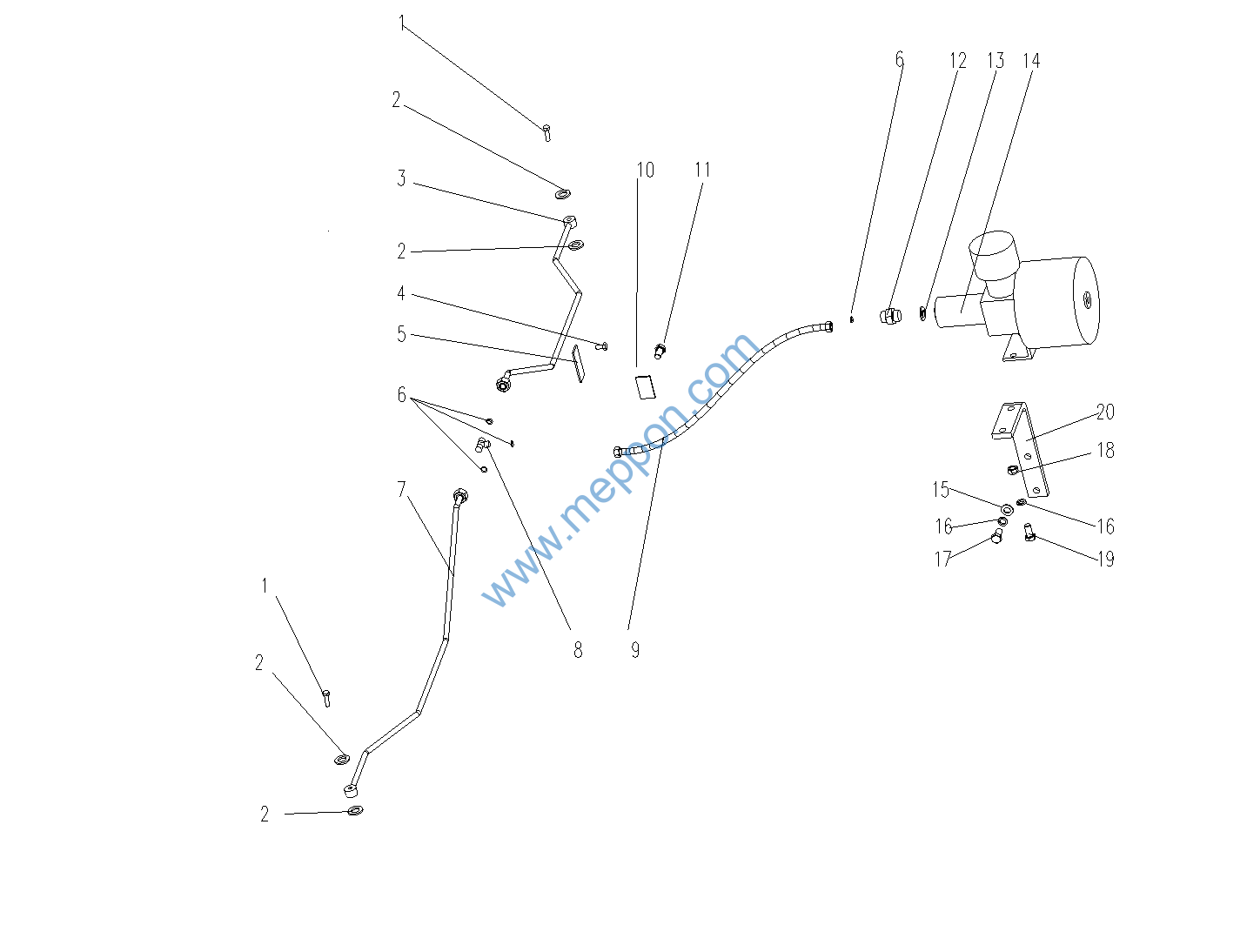

Z60H.9 制动系统(一) Brake System(1)
至前桥部份
Z60H.9 制动系统(一) Brake System(1)
序号 No. |
零件代号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
1 |
Z60F.9-4 |
螺栓 |
Bolt |
2 |
2 |
Z60F.9-5 |
铜垫 |
Copper washer |
4 |
3 |
Z60H.9.1 |
前桥油管(右) |
Pipe |
1 |
4 |
B-G057830-00137 |
螺栓 M8x16ZnD |
Bolt |
4 |
5 |
B-Q020050-00013 |
线夹C8x36 |
Nip |
4 |
6 |
B-Q020710-00006 |
O形圈11×1.9 |
O-ring |
4 |
7 |
Z60H.9.2 |
前桥油管(左) |
Pipe |
1 |
8 |
Z60H.9-3 |
三通接头 |
Joint |
1 |
9 |
Z60F.9.9 |
胶管接头 |
Joint |
1 |
10 |
B-Q020050-00013 |
线夹C18x37 |
Nip |
1 |
11 |
B-G057830-00137 |
螺栓 M12x20ZnD |
Bolt |
1 |
12 |
Z60F.9-9 |
接头 |
Joint |
2 |
13 |
B-J010020-00004 |
垫圈 16 |
Washer |
1 |
14 |
W-18-00005 |
加力器|Z50F-351002 |
Brake booster |
1 |
15 |
B-G00097B-00004 |
垫圈 12 ZnD |
Washer |
2 |
16 |
B-G000930-00003 |
垫圈 12 |
Washer |
4 |
17 |
B-G057830-00030 |
螺栓M12x25 ZnD |
Bolt |
2 |
18 |
B-G061700-00007 |
螺母 M12ZnD |
Nut |
2 |
19 |
B-G057830-00037 |
螺栓M12x35 ZnD |
Bolt |
4 |
20 |
Z60F.9-6 |
前加力器支架 |
Support |
1 |

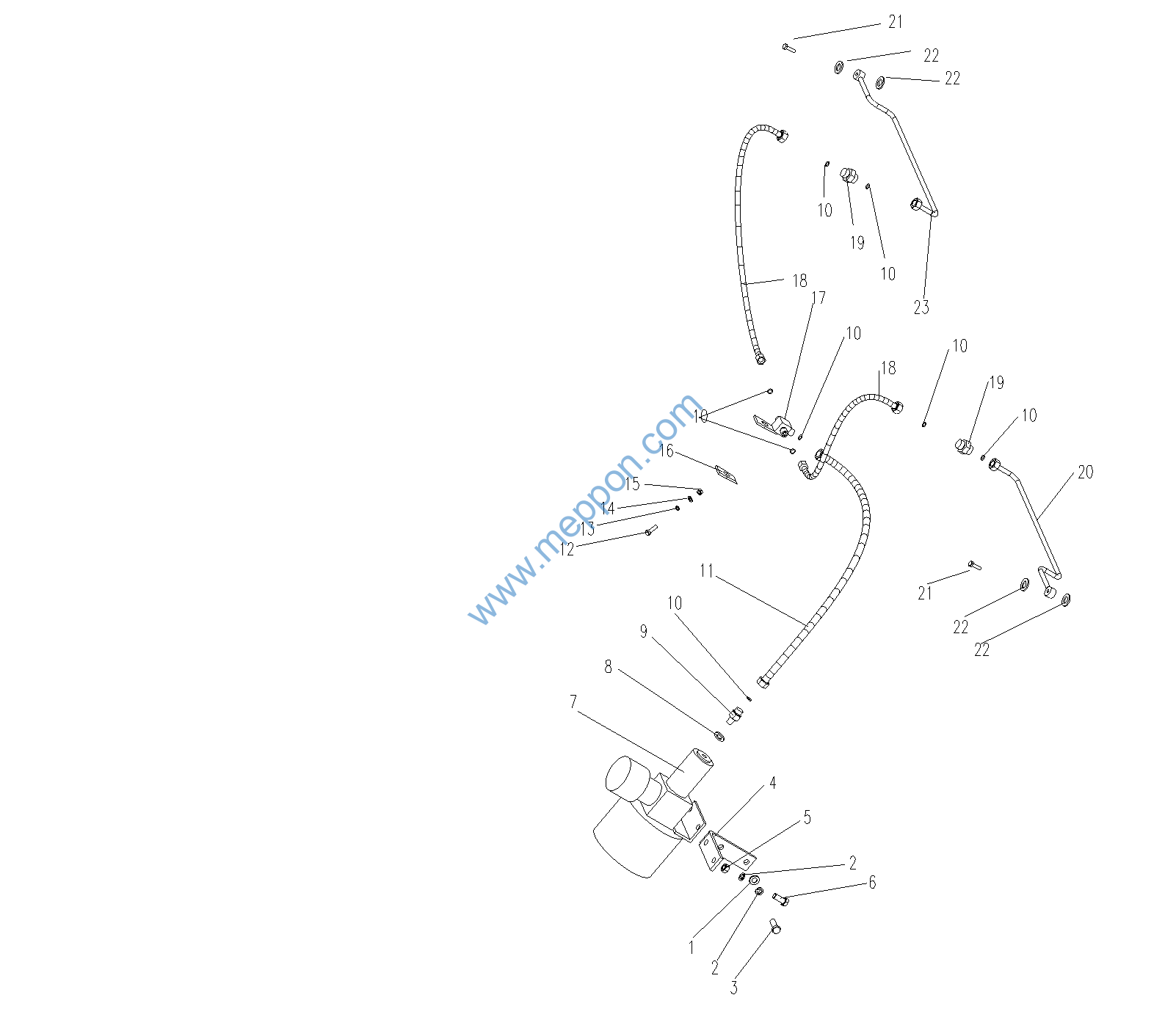

Z60H.9 制动系统 (二) Brake System (2)
至后桥部份
Z60H.9 制动系统(二) Brake System(2)
序号 No. |
零件代号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
1 |
B-G00097B-00004 |
垫圈 12 ZnD |
Washer |
2 |
2 |
B-G000930-00003 |
垫圈 12 |
Washer |
4 |
3 |
B-G057830-00030 |
螺栓M12x25 ZnD |
Bolt |
2 |
4 |
Z60F.9-6 |
前加力器支架 |
Support |
1 |
5 |
B-G061700-00007 |
螺母 M12ZnD |
Nut |
2 |
6 |
B-G057830-00037 |
螺栓M12x35 ZnD |
Bolt |
2 |
7 |
W-18-00005 |
加力器|Z50F-351002 |
Brake booster |
1 |
8 |
B-J010020-00004 |
垫圈 16 |
Washer |
1 |
9 |
Z60F.9-9 |
接头 |
Joint |
1 |
10 |
B-Q020710-00006 |
O形圈11×1.9 |
O-ring |
8 |
11 |
B-Q020750-00105 |
胶管接头I-700 |
Joint |
1 |
12 |
B-G057830-00146 |
螺栓 M8x30ZnD |
Bolt |
1 |
13 |
B-G000930-00017 |
垫圈 8 |
Washer |
1 |
14 |
B-G00097B-00023 |
垫圈 8 nD |
Washer |
1 |
15 |
B-G061700-00036 |
螺母 M8ZnD |
Nut |
1 |
16 |
Z60F.9-10 |
支撑板 |
Support |
1 |
17 |
Z60F.9-10 |
三通接头 |
Joint |
1 |
18 |
B-Q020750-00101 |
胶管接头I-540 |
Joint |
2 |
19 |
Z60F.9-11 |
接头 |
Joint |
1 |
20 |
Z60H.9.4 |
后桥油管(左) |
Pipe |
1 |
21 |
Z60F.9-4 |
螺栓 |
Bolt |
2 |
22 |
Z60F.9-5 |
铜垫 |
Copper washer |
4 |
23 |
Z60H.9.3 |
后桥油管(右) |
Pipe |
1 |
|

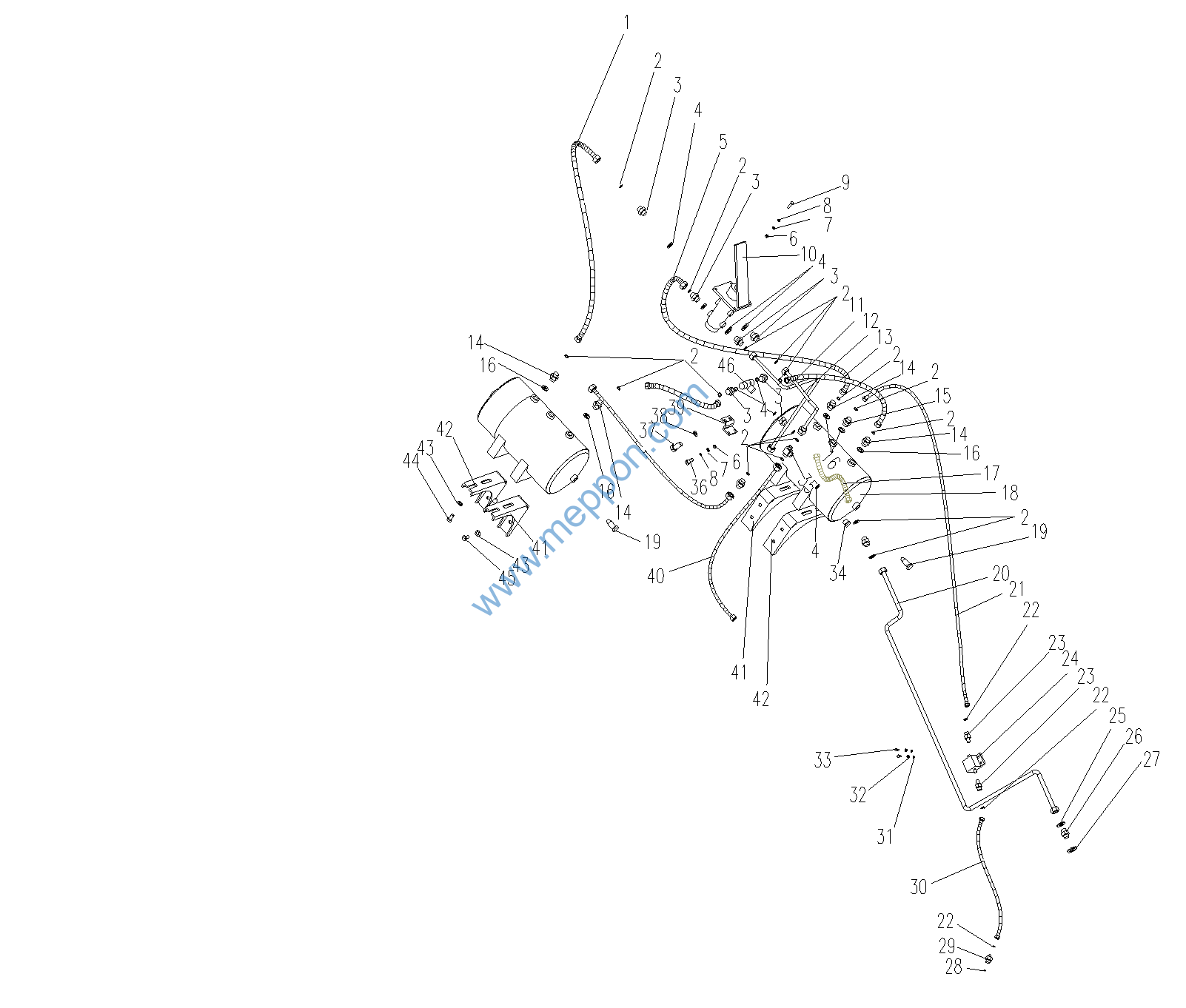

Z60H.9制动系统(三) Brake System(3)
后车架部份
Z60H.9制动系统(三) Brake System(3)
序号 No. |
零件代号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
1 |
W-13-000002 |
气管|DH/G18(L=1000) |
Hose joint |
1 |
2 |
B-Q020710-00018 |
O形圈14×2.4 |
O-ring |
12 |
3 |
Z30.9.3-1 |
接头 |
Joint |
1 |
4 |
B-J010020-00007 |
垫圈 22 |
Washer |
7 |
5 |
W-13-000019 |
气管|DH/G18(L=1200) |
Hose joint |
2 |
6 |
B-G061700-00036 |
螺母 M8ZnD |
Nut |
6 |
7 |
B-G00097B-00023 |
垫圈 8 nD |
Washer |
6 |
8 |
B-G000930-00017 |
垫圈 8 |
Washer |
6 |
9 |
B-G057830-00146 |
螺栓 M8x30ZnD |
Bolt |
4 |
10 |
W-18-00034 |
气制动阀|T138B |
Brake valve |
1 |
11 |
Z60F.9.2 |
制动阀出气管(前) |
pipe |
1 |
12 |
Z60F.9.1 |
制动阀出气管(后) |
pipe |
1 |
13 |
W-13-000029 |
气管|DH/G18(L=300) |
Hose joint |
1 |
14 |
Z30.9.4-1 |
接头体 |
Joint |
4 |
15 |
Z60F.9.13-2 |
接头 |
Joint |
1 |
16 |
B-J010020-00005 |
垫圈 18 |
Washer |
5 |
17 |
W-13-000040 |
气管|DH/G18(L=900) |
Hose joint |
1 |
18 |
Z60F.9.6 |
右储气筒 |
Right air tank |
1 |
19 |
W-18-00005 |
消音安全阀|FXS-1 |
Valve |
2 |
20 |
Z60H.9.5 |
空压泵出气管 |
pipe |
1 |
21 |
W-13-00006 |
气管|DH/G12x1.25(L=1600) |
Hose joint |
1 |
22 |
B-Q020710-00098 |
O形圈8×1.9 |
O-ring |
3 |
23 |
YZ16.9C-5 |
接头 |
Joint |
2 |
24 |
W-18-00012 |
气压调节器|EQ140-3512C-01 |
Air adjuster |
1 |
25 |
Z30E.11-8 |
紫铜垫 |
Washer |
1 |
26 |
Z50H.9A-1 |
接头 |
Joint |
1 |
27 |
B-J010020-00009 |
垫圈 27 |
Washer |
1 |
