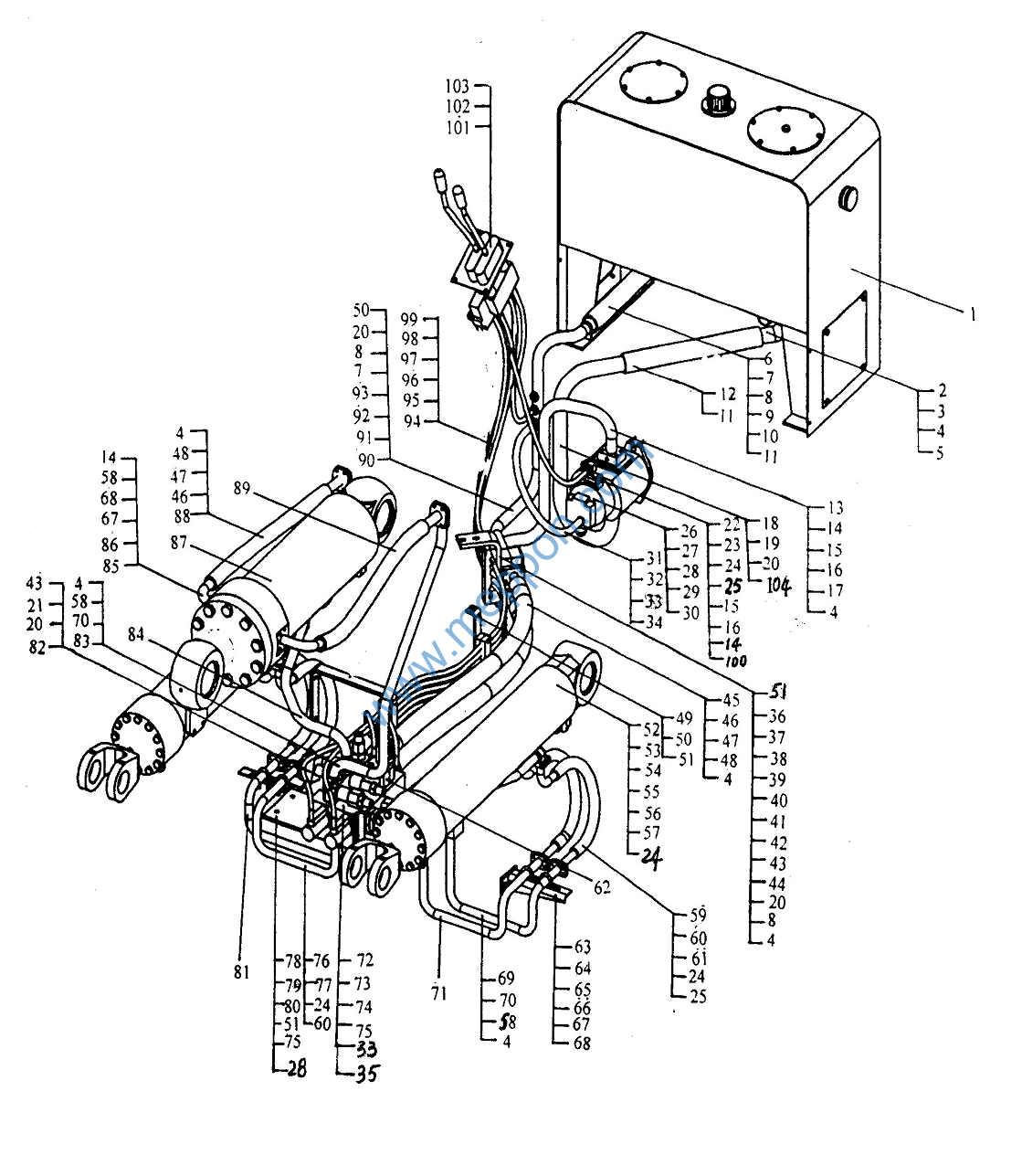

Z60H.14 工作液压系统 Hydraulic System
(二路阀 2-Valve)
Z60H.14 工作液压系统 Hydraulic System
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
1 |
Z60H.14.1 |
油箱 |
Hydraulic tank |
1 |
2 |
Z60H.14.3 |
油箱出油管 |
Tube |
1 |
3 |
B-G057830-00009 |
螺栓M10×30-10.9ZnD |
Bolt |
4 |
4 |
B-G000930-00001 |
垫圈 10 |
Washer |
74 |
5 |
B-Q020710-00009 |
O形圈 110×3.1 |
O-ring |
1 |
6 |
Z60H.14.2 |
油箱回油管 |
Tube |
1 |
7 |
B-G057830-00131 |
螺栓M6×20 ZnD |
Bolt |
6 |
8 |
B-G000930-00015 |
垫圈 6 |
Washer |
8 |
9 |
B-Q020710-00082 |
O形圈 60×3.1 |
O-ring |
1 |
10 |
Z60H.14-1 |
Ф51低压胶管 |
Hose |
1 |
11 |
B-J088700-00018 |
喉箍 d70 |
Clamp |
4 |
12 |
Z60F.14-13 |
Ф64低压胶管 |
Hose |
1 |
13 |
Z60H.14.6 |
油泵出油管 |
Tube |
1 |
14 |
B-G057820-00017 |
螺栓M10×60-10.9ZnD |
Bolt |
16 |
15 |
B-J010000-00002 |
螺塞 M14×1.5 |
Plug |
2 |
16 |
B-J010020-00003 |
垫圈 14 |
Washer |
14 |
17 |
B-Q020710-00073 |
O形圈 50×3.5 |
O-ring |
1 |
18 |
Z60H.14.4 |
油泵进油管 |
Tube |
1 |
19 |
B-G057830-00033 |
螺栓M12×30-10.9ZnD |
Bolt |
4 |
20 |
B-G000930-00003 |
垫圈12 |
Washer |
14 |
21 |
B-Q020710-00077 |
O形圈 54×3.5 |
O-ring |
2 |
22 |
Z60H.14.16 |
先导泵出油管 |
Tube |
1 |
23 |
B-G057820-00194 |
螺栓M10×80 ZnD |
Bolt |
8 |
24 |
B-Q020710-00065 |
O形圈 41×3.5 |
O-ring |
7 |
25 |
Z60H.14-4 |
阀座 |
Seat |
1 |
26 |
W-01-00090 |
泵P257-G80367ZCA6-P124-G20NIC |
Gear pump |
1 |
27 |
B-G008980-00014 |
螺栓M12×35-10.9 ZnD |
Bolt |
4 |
28 |
B-G00097B-00004 |
垫圈 12ZnD |
Washer |
2 |
29 |
B-G000930-00003 |
垫圈 12 |
Washer |
2 |
30 |
Z60H.10-3 |
纸垫 |
Gasket |
1 |
31 |
W-16-00284 |
软管总成|F481CACF151508-800 |
Hose joint |
1 |
Z60H.14 工作液压系统 Hydraulic System
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
32 |
B-J010020-00007 |
垫圈22 |
Washer |
3 |
33 |
B-Q020490-00007 |
垫圈16 |
Washer |
4 |
34 |
Z60H.14-3 |
接头 |
Joint |
1 |
35 |
B-G000930-00006 |
垫圈16 |
Washer |
3 |
36 |
Z60F.14-5 |
板 |
Plate |
1 |
37 |
Z60F.14-6 |
板 |
Plate |
1 |
38 |
Z60F.14-7 |
油管夹 |
Tube clip |
3 |
39 |
Z60F.14-8 |
油管夹 |
Tube clip |
6 |
40 |
Z60F.14-9 |
套管 |
Bushing |
2 |
41 |
Z60F.14-10 |
套管 |
Bushing |
4 |
42 |
B-G057820-00158 |
螺栓M6×60 ZnD |
Bolt |
6 |
43 |
B-G057830-00034 |
螺栓M12×30 ZnD |
Bolt |
12 |
44 |
B-G057820-00001 |
螺栓M10×100 ZnD |
Bolt |
2 |
45 |
W-16-00511 |
软管总成F7711515202020-1200 |
Hose ass’y |
2 |
46 |
B-G057830-00011 |
螺栓M10×35-10.9 ZnD |
Bolt |
32 |
47 |
W-15-00108 |
O形圈2-222N552-90 |
O-ring |
8 |
48 |
B-Q020140-00003 |
分离式法兰AФ44.1/21 |
Flange |
16 |
49 |
Z60F.14-12 |
板 |
Plate |
1 |
50 |
B-G057830-00030 |
螺栓M12×25 ZnD |
Bolt |
3 |
51 |
B-Q020490-00003 |
垫圈 12 |
Washer |
10 |
52 |
Z60F.14.20 |
动臂油缸 |
Lift arm cylinder |
2 |
53 |
Z60F.14.14 |
油管 |
Tube |
1 |
54 |
Z60F.14.15 |
油管 |
Tube |
1 |
55 |
Z60F.14.18 |
油管 |
Tube |
1 |
56 |
Z60F.14.19 |
油管 |
Tube |
1 |
57 |
B-G057820-00014 |
螺栓M10×50-10.9 ZnD |
Bolt |
8 |
58 |
B-Q020710-00071 |
O形圈 48×3.5 |
O-ring |
9 |
59 |
W-16-00509 |
软管总成F4611519121212-1050 |
Hose |
4 |
60 |
B-G057830-00145 |
螺栓M8×30-10.9ZnD |
Bolt |
40 |
61 |
B-Q020140-00001 |
分离式法兰AФ32.6/35 |
Flange |
16 |
62 |
Z60H.14.12 |
多路阀回油管 |
Tube |
1 |
Z60H.14 工作液压系统 Hydraulic System
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
63 |
Z60F.14.10 |
支板 |
Support plate |
1 |
64 |
Z60F.14.11 |
支板 |
Support plate |
1 |
65 |
B-G057830-00006 |
螺栓M10×25 ZnD |
Bolt |
6 |
66 |
B-Q020120-00003 |
U形管夹A28 |
U-clip |
4 |
67 |
B-G061760-00001 |
螺母M10×1.25 ZnD |
Nut |
14 |
68 |
B-Q020490-00001 |
垫圈10 |
Washer |
24 |
69 |
Z60H.14.9 |
油管 |
Tube |
1 |
70 |
B-G057820-00009 |
螺栓M10×30-10.9 ZnD |
Bolt |
28 |
71 |
Z60H.14.10 |
油管 |
Tube |
1 |
72 |
W-07-00028 |
多路换向阀7130-B97 |
Control valve |
1 |
73 |
B-G057820-00072 |
螺栓M16x115-10.9ZnD |
Bolt |
1 |
74 |
B-G057820-00091 |
螺栓M16x80-10.9ZnD |
Bolt |
2 |
75 |
B-G061700-00014 |
螺母M16 ZnD |
Nut |
3 |
76 |
Z60H.14.8 |
油管 |
Tube |
1 |
77 |
B-Q020710-00057 |
O形圈 36×3.5 |
O-ring |
2 |
78 |
Z50G.14-11 |
板 |
Plate |
1 |
79 |
B-G061700-00007 |
螺母M12ZnD |
Nut |
4 |
80 |
B-G057830-00043 |
螺栓M12×45 ZnD |
Bolt |
4 |
81 |
Z60H.14.7 |
油管 |
Tube |
1 |
82 |
Z60H.14.11 |
多路阀进油管 |
Tube |
1 |
83 |
Z60H.14.14 |
油管 |
Tube |
1 |
84 |
Z60H.14.13 |
油管 |
Tube |
1 |
85 |
Z60F.14.21 |
油管 |
Tube |
1 |
86 |
B-Q020120-00004 |
U形管夹A34 |
U-clip |
3 |
87 |
Z60F.14.22 |
转斗油缸 |
Dump cylinder |
1 |
88 |
W-16-00139 |
软管总成F7711519202020-980 |
Hose ass’y |
1 |
89 |
W-16-00138 |
软管总成F7711519202020-1150 |
Hose ass’y |
1 |
90 |
Z60H.14.5 |
油管 |
Tube |
1 |
91 |
Z60F.14-2 |
板 |
Plate |
1 |
92 |
Z60F.14-3 |
油管夹 |
Tube clip |
1 |
93 |
B-G061700-00034 |
螺母M6 ZnD |
Nut |
2 |
Z60H.14 工作液压系统 Hydraulic System
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
94 |
W-16-00276 |
软管总成F481CACA101005-900 |
Hose joint |
1 |
95 |
W-16-00279 |
软管总成F481CACA101005-3200 |
Hose joint |
2 |
96 |
W-16-00278 |
软管总成F481CACA101005-2700 |
Hose joint |
2 |
97 |
Z60H.14-2 |
接头 |
Joint |
8 |
98 |
Z50G.14-12 |
O形圈 |
O-ring |
10 |
99 |
Z60H.15.15 |
接头 |
Joint |
2 |
100 |
W-07-00111 |
溢流阀RVDA-10-N-S-0510 |
Valve |
1 |
101 |
W-07-00148 |
先导阀406-1044-1145 |
Precursor valve |
1 |
102 |
B-G057830-00132 |
螺栓M6×25ZnD |
Bolt |
4 |
103 |
B-Q020490-00021 |
垫圈6 |
Washer |
4 |
104 |
GB1235-76 |
O形圈 65×3.1 |
O-ring |
1 |

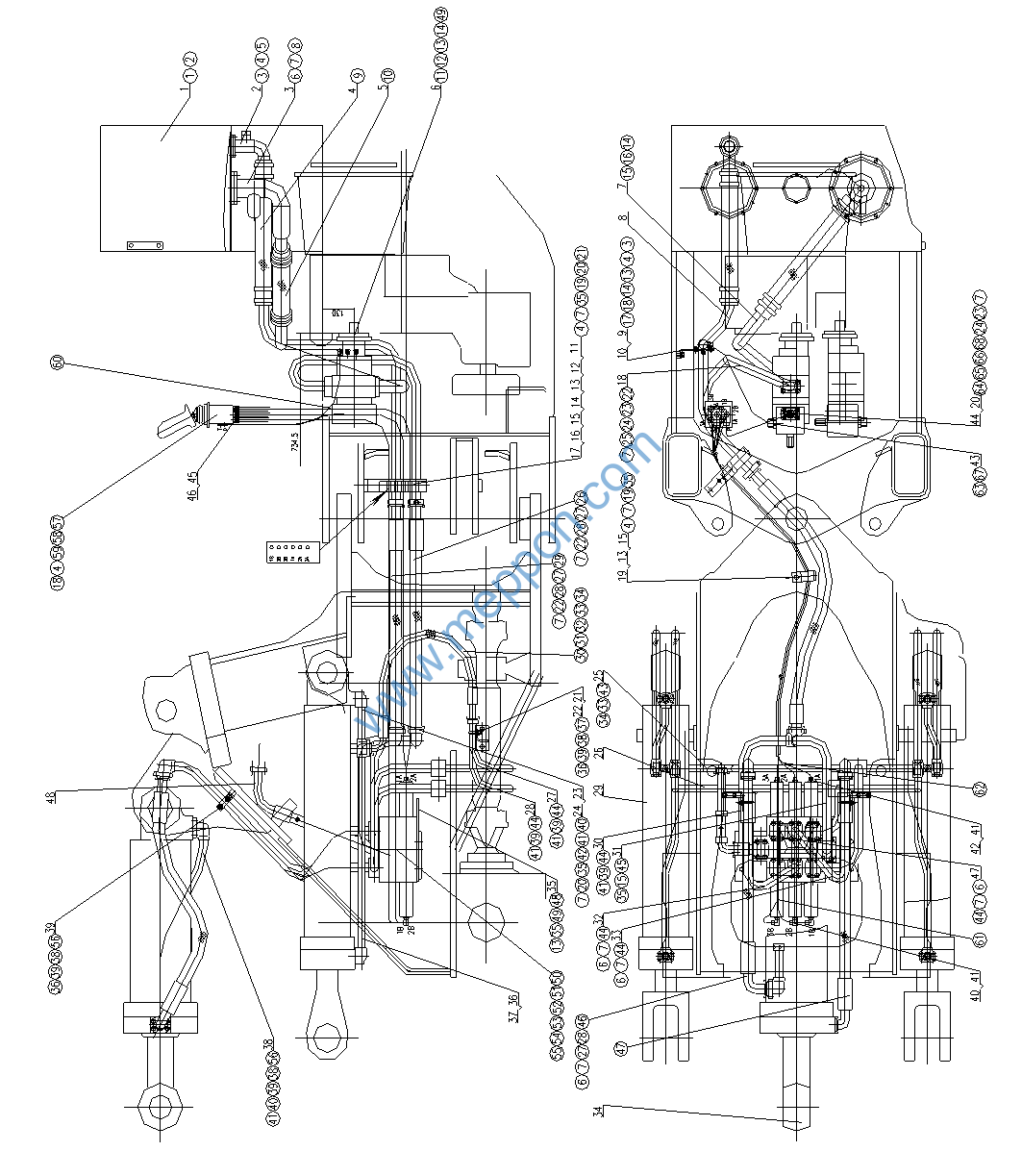

Z60H.14B 工作液压系统 Hydraulic System
(三路阀 3-Valve)
Z60H.14B 工作液压系统 Hydraulic System
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
1 |
Z60H.14.1 |
油箱 |
Hydraulic tank |
1 |
2 |
Z60H.14.2 |
油箱回油管 |
Tube |
1 |
3 |
Z60H.14.3 |
油箱出油管 |
Tube |
1 |
4 |
Z60H.14-1 |
低压胶管 |
Hose |
1 |
5 |
Z60F.14-13 |
低压胶管 |
Hose |
1 |
6 |
Z60H.10-3 |
纸垫 |
Gasket |
1 |
7 |
Z60H.14.4 |
油泵进油管 |
Tube |
1 |
8 |
Z60H.14.5 |
油管 |
Tube |
1 |
9 |
Z60F.14-2 |
板 |
Plate |
1 |
10 |
Z60F.14-3 |
油管夹 |
Tube clip |
1 |
11 |
Z60F.14-4 |
板 |
Plate |
1 |
12 |
Z60F.14-5 |
板 |
Plate |
1 |
13 |
Z60F.14-6 |
板 |
Plate |
2 |
14 |
Z60F.14-7 |
油管夹 |
Tube clip |
2 |
15 |
Z60F.14-8 |
油管夹 |
Tube clip |
4 |
16 |
Z60F.14-9 |
套管 |
Bushing |
2 |
17 |
Z60F.14-10 |
套管 |
Bushing |
4 |
18 |
Z60H.14.6 |
油泵出油管 |
Tube |
1 |
19 |
Z60F.14-12 |
板 |
Plate |
2 |
20 |
Z60H.14.16 |
先导泵出油管 |
Tube |
1 |
21 |
Z60F.14.10 |
支板 |
Plate |
1 |
22 |
Z60F.14.11 |
支板 |
Plate |
1 |
23 |
Z60F.14.14 |
油管 |
Tube |
1 |
24 |
Z60F.14.15 |
油管 |
Tube |
1 |
25 |
Z60H.14.7 |
油管 |
Tube |
1 |
26 |
Z60H.14.8 |
油管 |
Tube |
1 |
27 |
Z60H.14.9 |
油管 |
Tube |
1 |
28 |
Z60H.14.10 |
油管 |
Tube |
1 |
29 |
Z60F.14.20 |
动臂油缸 |
Lift arm cylinder |
2 |
30 |
Z60H.14B.1 |
多路阀进油管 |
Tube |
1 |
31 |
Z60H.14.12 |
多路阀回油管 |
Tube |
1 |
Z60H.14B 工作液压系统 Hydraulic System
