SINOMACH CHANGLIN ZL60H wheel loader parts catalog 14
序号 |
零 |
零 |
数量 |
No. |
Part No. |
Part Name |
Q’ty |
1 |
Z60H.17.2 |
前左挡泥板 L front dishboard |
1 |
2 |
B-G057830-00045 |
螺栓M12x50 ZnD Bolt |
6 |
3 |
B-Q020490-00003 |
垫圈12 Washer |
43 |
4 |
B-G000930-00003 |
垫圈12 Washer |
43 |
5 |
Z60H.17.13 |
左前大灯支架 L frontlamp supporting |
1 |
6 |
B-G057830-00037 |
螺栓M12x35 ZnD Bolt |
31 |
7 |
Z30.17Q.4A |
左反射镜支架 L reflector supporting |
1 |
8 |
B-G057830-00143 |
螺栓M8x25 ZnD Bolt |
8 |
9 |
B-G00097B-00023 |
垫圈8 ZnD Washer |
8 |
10 |
B-G000930-00017 |
垫圈8 Washer |
8 |
11 |
Z60H.17.6 |
左前扶手 Left front handrail |
1 |
12 |
Z50B.17.5A.1 |
软梯 Ladder |
2 |
13 |
Z60H.17.4 |
左脚踏板 Left pedal |
1 |
14 |
B-G057830-00048 |
螺栓M12x60 ZnD Bolt |
4 |
15 |
B-G061700-00007 |
螺母M12 ZnD Nut |
4 |
16 |
B-G057830-00119 |
螺栓M24x70 ZnD Bolt |
8 |
17 |
B-G057830-00111 |
螺栓M24x50 ZnD Bolt |
2 |
18 |
B-G061700-00023 |
螺母M24 ZnD Nut |
8 |
19 |
B-Q020490-00015 |
垫圈24 Washer |
10 |
20 |
B-G000930-00010 |
垫圈24 Washer |
10 |
21 |
Z60H.17-3 |
撑铁 Support iron |
2 |
22 |
B-G057830-00041 |
螺栓M12x40 ZnD Bolt |
2 |
23 |
Z60H.17.8 |
左后扶手 Left handrail |
1 |
24 |
Z60H.17.1.1 |
前段护罩 Front engine hood |
1 |
25 |
B-G057830-00030 |
螺栓M12x25 ZnD Bolt |
10 |
26 |
W-09-00016 |
气弹簧 Air spring |
2 |
27 |
B-G000910-00025 |
开口销3.2×16 ZnD Pin |
4 |
28 |
B-G008820-00046 |
销轴B8x40 Pin shaft |
4 |
29 |
Z60H.17.1.2 |
左门 Left door |
1 |
30 |
Z60H.17.1.6 |
铰链 Hinge |
4 |
31 |
Z60H.17.1.7 |
支座 Support |
1 |
32 |
B-G057830-00006 |
螺栓M10x25 ZnD Bolt |
36 |
33 |
B-G00097B-00002 |
垫圈10 ZnD Washer |
47 |
34 |
B-G000930-00001 |
垫圈10 Washer |
43 |
35 |
Z50H.17A.1.1-10 |
橡胶圈 Rabber |
2 |
36 |
190H.17.1.4.1 |
左小门 Left door |
1 |
Z60H.17 车身及附件 |
|||
序号 |
零 |
零 |
数量 |
No. |
Part No. |
Part Name |
Q’ty |
37 |
190H.17.1.4.2 |
右小门 Right door |
1 |
38 |
Z60H.17.1.4 |
后段护罩 Back engine hood |
1 |
39 |
B-G057830-00010 |
螺栓M10x30 ZnD Bolt |
11 |
40 |
Z60H.17.1.5 |
隔栅 Grill |
1 |
41 |
Z50H.17A.1.1-9 |
橡胶圈 Rabber |
1 |
42 |
Z50H.17A.1.1-8 |
橡胶圈 Rabber |
1 |
43 |
Z60H.17.1.3 |
右门 Right door |
1 |
44 |
Z60H.17.9 |
右后 |
1 |
45 |
Z60H.17.5 |
右脚踏板 Right pedal |
1 |
46 |
Z60H.17.7 |
右前扶手 Right front handrail |
1 |
47 |
Z30.17Q.5A |
右反射镜支架 R reflestor supporting |
1 |
48 |
Z60H.17.12 |
右前大灯支架 R frontlamp supporting |
1 |
49 |
Z60H.17.3 |
前右挡泥板 R front dishboard |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

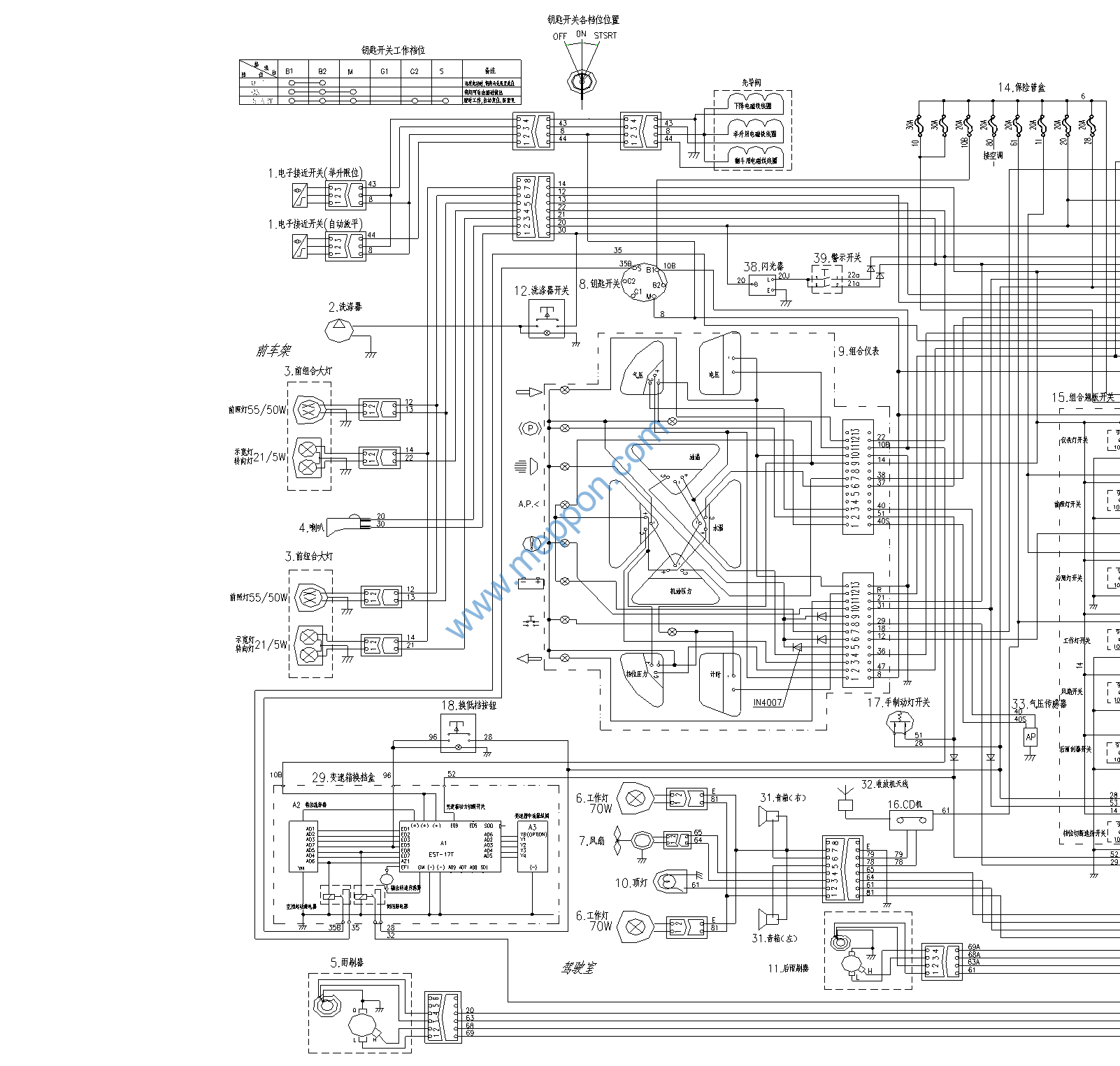

Z60H.18 电气系统 Electrical System
Z60H.18 电气系统 Electrical System
序号 No. |
零 Part No. |
名
Part Name |
数量 Q‘ty |
|
1 |
W-11-00005 |
电子接近开关J7-D10C2 |
Switch |
2 |
2 |
W-09-00034 |
洗涤器X2B05241/Z40E-3 |
Syringe |
1 |
3 |
W-05-00025 |
前组合大灯 SD-315-125-01 |
Lamp |
2 |
4 |
W-06-00053 |
喇叭 DL229G |
Horn |
1 |
5 |
W-09-00037 |
雨刮器ZD2330 |
Wiper |
1 |
6 |
W-05-00009 |
工作灯 201 |
Lamp |
2 |
7 |
W-09-00001 |
风扇756720C |
Fan |
1 |
8 |
钥匙开关DJY-2C |
Key-switch |
1 |
|
9 |
W-06-00158 |
组合仪表ZJB20041/Z60H Combine instrument |
1 |
|
10 |
W-05-00002 |
顶灯NZ1-4 |
Lamp |
1 |
11 |
W-09-00034 |
雨刮器ZD2330/Z50E-3 |
Wiper |
1 |
12 |
W-11-00039 |
洗涤器开关LA42P-20/G |
Switch |
1 |
13 |
W-11-00048 |
组合开关JK338-A |
Combine switch |
1 |
14 |
W-06-00008 |
保险丝盒BX308 |
Fuse box |
1 |
15 |
W-11-00085 |
组合翘板开关JK931/Z60H |
Combine switch |
1 |
16 |
W-06-00147 |
CD机YX-24 |
CD player |
1 |
17 |
停车制动开关SH361 |
Switch |
1 |
|
18 |
W-11-00006 |
换低档开关LA42(B)PD-11/24VR |
Switch |
1 |
19 |
刹车灯开关JN150 |
Switch |
1 |
|
20 |
W-05-00015 |
后组合灯XHYJKJ24-101 |
Lamp |
2 |
21 |
W-05-000028 |
后照灯202 |
Lamp |
2 |
22 |
W-06-000163 |
蜂鸣器GPS-86T20B-1M |
Beam |
1 |
23 |
燃油电磁阀 electromagnetism vavle |
1 |
||
24 |
W-06-00048 |
燃油、起动继电器JN3A |
Relay |
1 |
25 |
|
发电机 |
Generator |
1 |
26 |
起动电机 |
Starting motor |
1 |
|
27 |
W-06-00190 |
蓄电池195H52 |
Battery |
1 |
28 |
W-11-00044 |
闸刀开关JK861 |
Battery Switch |
1 |
29 |
EST-17T |
变速箱换挡电控盒 |
T/M Control box |
1 |
30 |
喇叭按纽 |
Horn switch |
1 |
|
31 |
W-06-00068 |
音箱4MB1 Stereo horn |
2 |
Z60H.18 电气系统 Electrical System
序号 No. |
零 Part No. |
名
Part Name |
数量 Q‘ty |
|
32 |
W-06-00069 |
收放机天线YT3480 Antenna |
1 |
|
33 |
1 |
气压传感器 Air pressure sensor |
1 |
|
34 |
变矩器油温传感器T/C oil temperature sensor |
|||
35 |
变速油压传感器 T/M pressure sensor |
1 |
||
36 |
发动机油压力传感器Engine oil pressure sensor |
1 |
||
37 |
发动机水温传感 Engine water tempertu- re sensor |
1 |
||
38 |
W-06-00061 |
闪光器JSG252C |
Flasher |
2 |
39 |
W-11-00069 |
警示开关LA42PS-20/R |
Switch |
1 |
40 |
W-06-00046 |
继电器JD1914J |
Relay |
1 |

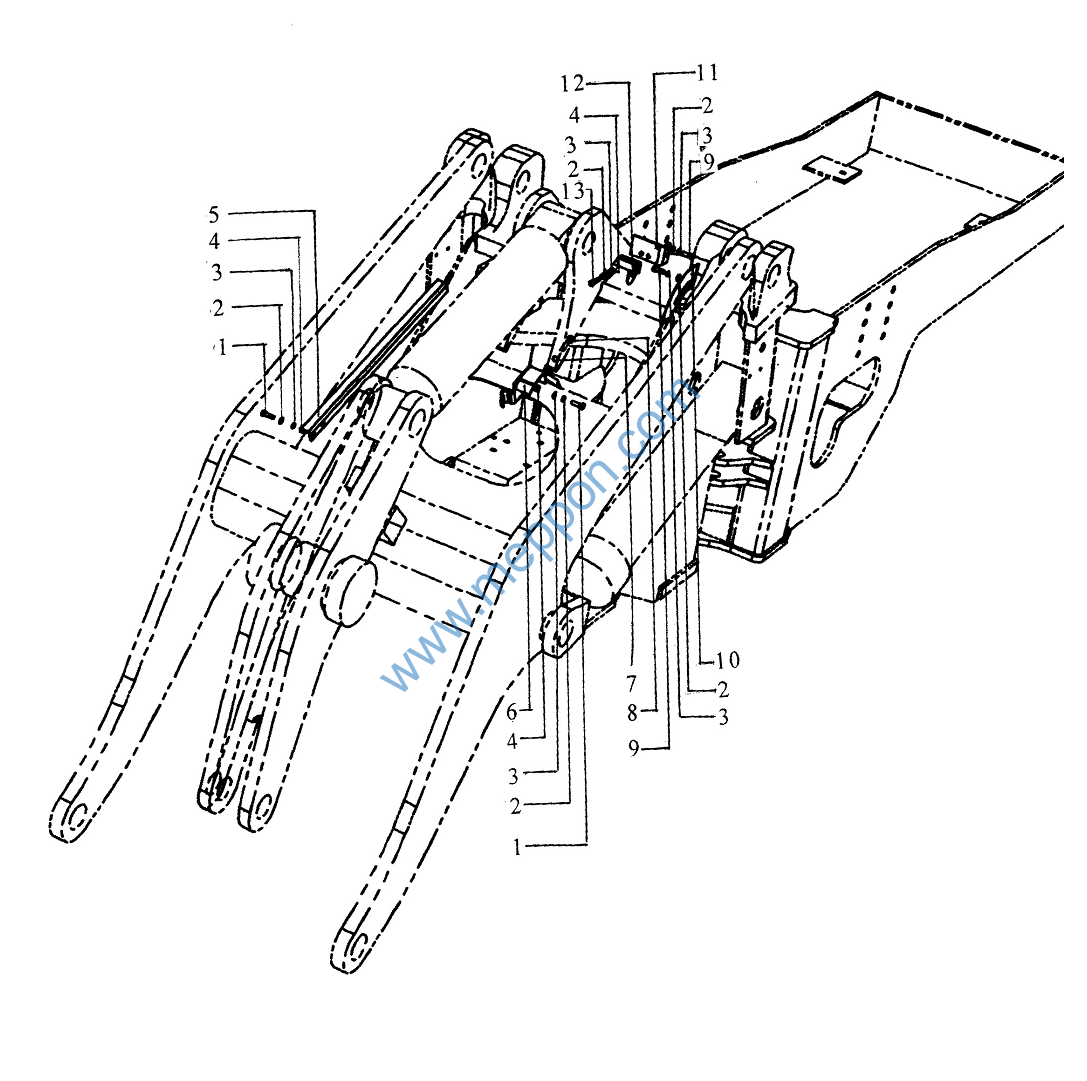

Z60F.20 工作装置放平及举升限位机构
Bucket Positioner and Boom Kickout
