SINOMACH CHANGLIN ZL60H wheel loader parts catalog 16

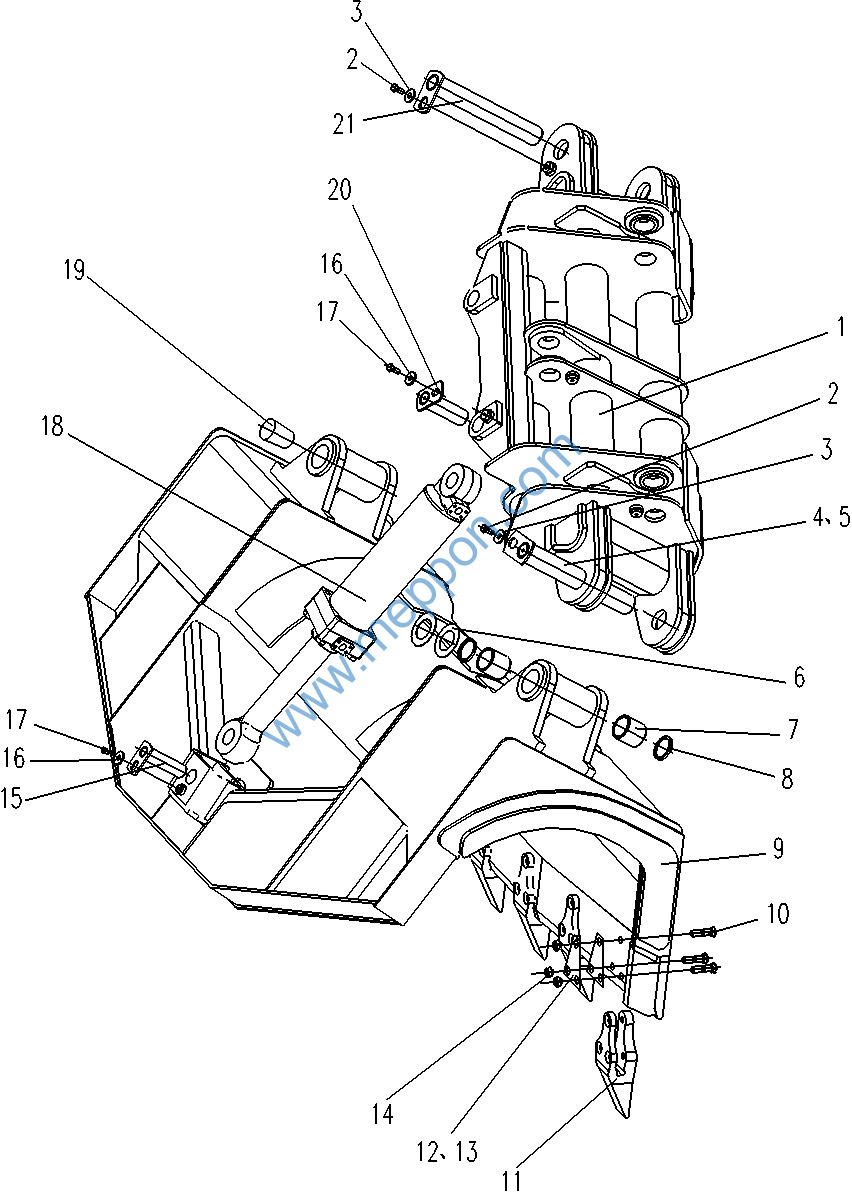

Z60F.31.G1 侧卸装置 Side Unload Equipment
Z60F.31.G1 侧卸装置 Side Unload Equipment
序号 NO. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q‘ty |
|
1 |
Z60F.31.G1.1.1.2 |
托架 |
Support |
1 |
2 |
B-Q01201E-00003 |
垫圈16 |
Washer |
2 |
3 |
B-G057830-00066 |
螺栓M16×25 |
Bolt |
2 |
4 |
Z60F.31.G1.1.3 |
销轴组件 |
Shaft assembly |
1 |
5 |
B-J07940A-00001 |
油杯M10×1 |
Grease fitting |
4 |
6 |
Z40E.13-6 |
垫片 |
Pad |
10 |
7 |
Z60F.31.G1.1-1 |
轴套85×90A |
Bushing |
4 |
8 |
Z50B.13.1 |
内防尘圈 |
Dust ring |
4 |
9 |
Z60F.31.G1.1.1 |
侧卸斗 |
bucket |
1 |
10 |
Z50B.31.G15-2 |
方颈螺栓 |
Bolt |
27 |
11 |
Z50B.31.G15-1 |
铲齿 |
Teeth |
9 |
12 |
Z50B.31.G15-4 |
垫片 |
Pad |
9 |
13 |
Z50B.31.G15-5 |
垫片 |
Pad |
9 |
14 |
Z50B.31.G15-3 |
螺母 |
Nut |
27 |
15 |
Z50B.31.G15.1.3 |
销轴组件 |
Shaft assembly |
1 |
16 |
B-G00097B-00004 |
垫圈12ZnD |
Washer |
2 |
17 |
B-G057830-00028 |
螺栓M12×20ZnD |
Bolt |
2 |
18 |
Z60F.G1.2.4 |
侧卸油缸 |
Vat |
1 |
19 |
Z60F.31.G1-1 |
圆木 |
Log |
1 |
20 |
Z50B.31.G15.1.5 |
销轴组件 |
Shaft assembly |
1 |
21 |
Z60F.31.G1.3 |
备用销 |
Standby Shaft |
1 |
所配工作装置与Z60F.13工作装置相同 |
||||

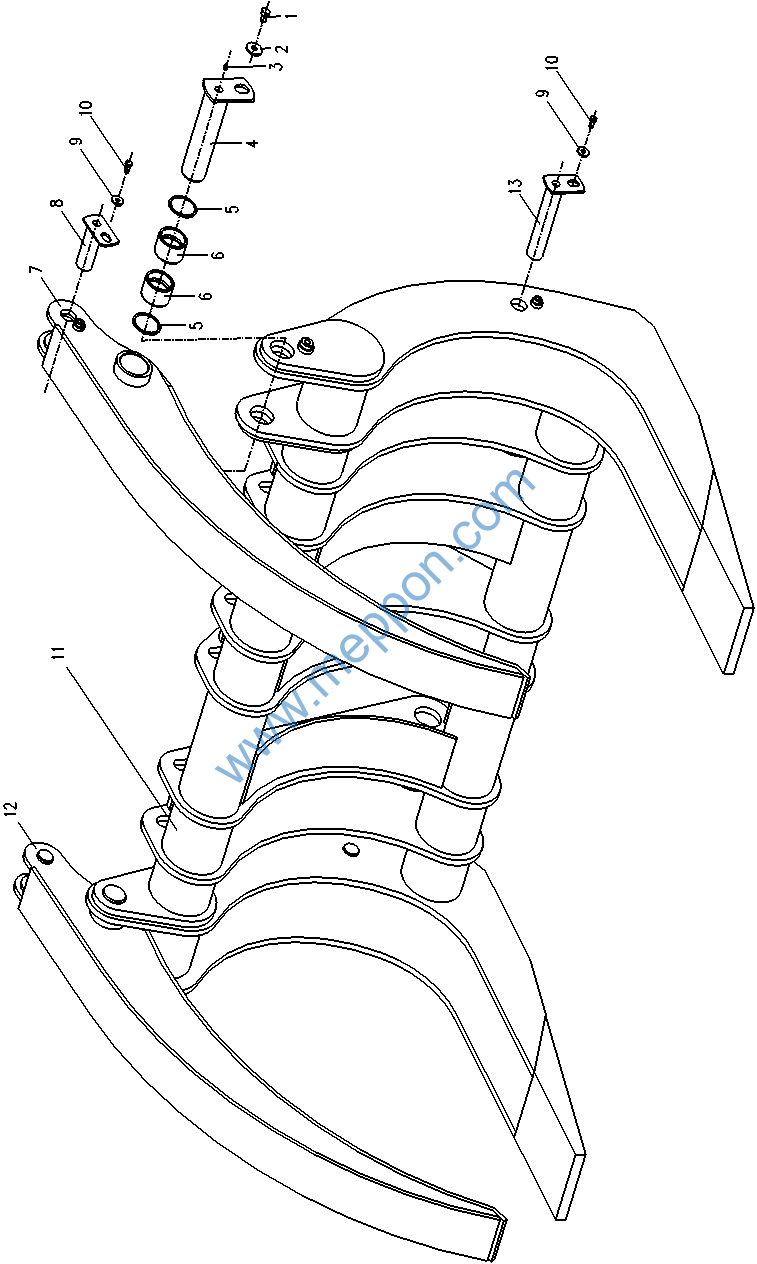

Z60F.31.G2通用抓具 Log Fork
Z60F.31.G2通用抓具 Log Fork
序号 No. |
零件代号 Part No. |
零 件 名 称 Part Name |
数量 Q’ty |
|
1 |
B-G057830-00066 |
螺栓M16x25ZnD |
BOLT |
2 |
2 |
B-Q01201E-00004 |
垫圈16 |
WASHER |
2 |
3 |
B-J07940A-00001 |
油杯M10x1 |
GREASE FITTING |
6 |
4 |
Z60F.G2.6 |
铰销组件 |
PIN |
2 |
5 |
Z60F.G2.5 |
防尘圈 |
DUST SEAL |
4 |
6 |
Z40E.13.13-2 |
轴套75X65A |
PIN |
4 |
7 |
Z60F.G2.1.1 |
上爪 |
upper fork |
2 |
8 |
Z60F.G2.4 |
铰销组件 |
PIN |
2 |
9 |
B-G057830-00028 |
螺栓M12x20ZnD |
BOLT |
4 |
10 |
B-Q01201E-00002 |
垫12ZnD |
WASHER |
4 |
11 |
Z60F.G2.2 |
下爪 |
Lower fork |
1 |
12 |
Z40E.13.1 |
防尘圈 |
DUST SEAL |
4 |
13 |
Z60F.G2.7 |
铰销组件 |
PIN |
2 |
附:

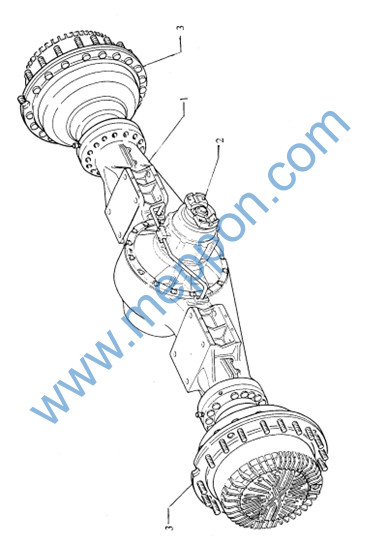

3.28639.3 前 桥 Front Axle
3.28639.3 前 桥 Front Axle
序号 No. |
零 Part No. |
名
Part Name |
数量 Q’ty |
1 |
A.02 |
前 |
1 |
2 |
A.03 |
前桥主传动器 Front Differetial Ass‘y |
1 |
3 |
A.04 |
前桥轮边减速装置Rear and Left Front Planetary Gear Ass‘y |
1 |
|
|||
