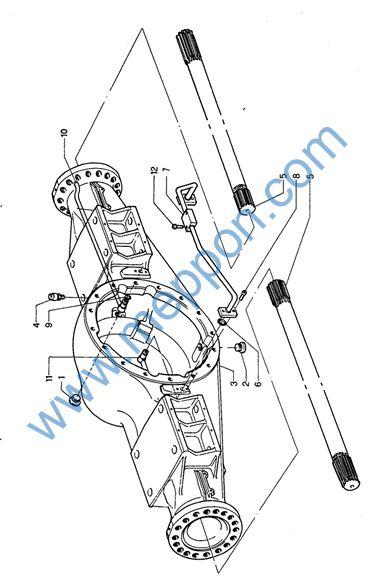

A.02 前 桥 Front Axle Ass’y
A.02 前 桥 Front Axle Ass’y
序号 No. |
零 Part No. |
名
Part Name |
数量 Q’ty |
1 |
70590 |
油塞 Oil plug |
1 |
2 |
70589 |
螺塞 Plug |
1 |
3 |
3204903 |
前桥 Front axle |
1 |
4 |
70052 |
通气塞 Vent hole |
1 |
5 |
3198503 |
半轴 Axle shaft |
2 |
6 |
70412 |
垫圈 Gasket |
3 |
7 |
3199103 |
油管 Complete pipe |
1 |
8 |
70259 |
螺钉 M8×22 Screw |
4 |
9 |
71361 |
卡圈 Snap ring |
2 |
10 |
3199153 |
右油管 Complete right pipe |
1 |
11 |
3199163 |
左油管 Complete left pipe |
1 |
12 |
71302 |
螺钉 M8×40 Screw |
2 |
|
|||
|
|||
|
|||

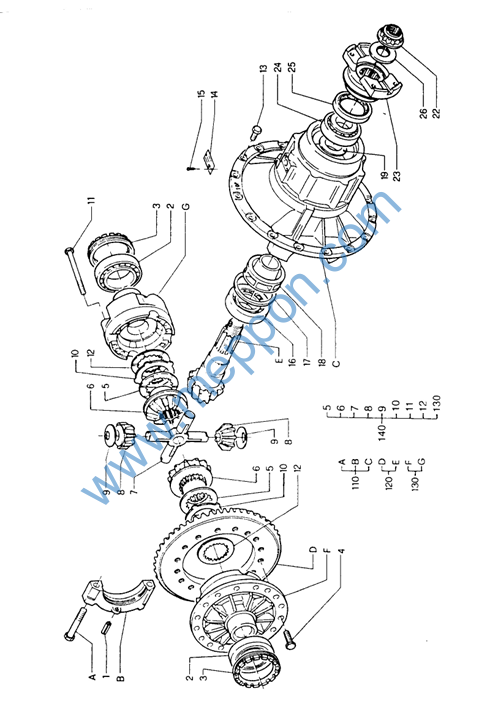

A.03 前桥主传动器 Front Differential Gear Ass’y
A.03 前桥主传动器 Front Differential Gear Ass’y
序号 No. |
零 Part No. |
名
Part Name |
数量 Q’ty |
1 |
70270 |
销 Pin |
2 |
2 |
70359 |
轴承 Bearing |
2 |
3 |
3122093 |
差速器螺母 Adjusting nut |
2 |
4 |
71625 |
螺栓 M22×1.5×55 Screw |
18 |
5 |
3137963 |
外摩擦片 Outer clutch disk |
2 |
6 |
3137953 |
半轴齿轮 Sun gear |
2 |
7 |
3122153 |
十字轴 Cross |
1 |
8 |
3122143 |
锥齿轮 Planetary gear |
4 |
9 |
3122173 |
锥齿轮垫片 Sleving ring |
4 |
10 |
3137973 |
3.5mm垫片 Disk shim |
6 |
3153613 |
3.6mm垫片 Disk shim |
– |
|
3153623 |
3.7mm垫片 Disk shim |
– |
|
3153633 |
3.8mm垫片 Disk shim |
– |
|
11 |
70722 |
螺栓 Screw |
12 |
12 |
3137983 |
内摩擦片 Intermediate clutch disc |
4 |
13 |
70376 |
螺栓M16×1.5×55 Screw |
16 |
14 |
3163973 |
垫 Plate |
1 |
15 |
70287 |
垫用钉 Pops |
2 |
16 |
70360 |
轴承 Bearing |
1 |
17 |
3122213 |
3.50mm垫片 Shim |
– |
3122223 |
3.60mm垫片 Shim |
– |
|
3122233 |
3.70mm垫片 Shim |
– |
|
3122243 |
3.80mm垫片 Shim |
– |
|
3122253 |
3.90mm垫片 Shim |
– |
|
3122263 |
4.00mm垫片 Shim |
– |
|
3122273 |
4.10mm垫片 Shim |
– |
|
3122283 |
4.20mm垫片 Shim |
– |
|
3122293 |
4.30mm垫片 Shim |
– |
|
3122303 |
4.40mm垫片 Shim |
– |
|
3122313 |
4.50mm垫片 Shim |
– |
A.03 前桥主传动器 Front Differential Gear Ass’y
序号 No. |
零 Part No. |
名
Part Name |
数量 Q’ty |
18 |
3194943 |
泵 Pump |
1 |
19 |
3122323 |
0.500mm垫片 Shim |
1 |
3122333 |
1.000mm垫片 Shim |
1 |
|
3122343 |
1.025mm垫片 Shim |
– |
|
3122353 |
1.050mm垫片 Shim |
– |
|
3122363 |
1.075mm垫片 Shim |
– |
|
3122373 |
1.100mm垫片 Shim |
– |
|
3122383 |
1.125mm垫片 Shim |
– |
|
3122393 |
1.150mm垫片 Shim |
– |
|
3122403 |
1.175mm垫片 Shim |
– |
|
3122413 |
1.200mm垫片 Shim |
||
3122423 |
1.225mm垫片 Shim |
– |
|
|
3122433 |
1.250mm垫片 Shim |
– |
|
3122443 |
1.275mm垫片 Shim |
– |
|
3122453 |
1.300mm垫片 Shim |
– |
3122463 |
1.325mm垫片 Shim |
– |
|
|
3122473 |
1.350mm垫片 Shim |
– |
|
3122483 |
1.375mm垫片 Shim |
– |
|
3122493 |
1.400mm垫片 Shim |
– |
|
3122503 |
1.425mm垫片 Shim |
– |
|
3122513 |
1.450mm垫片 Shim |
– |
|
3122523 |
1.475mm垫片 Shim |
– |
|
3122533 |
1.500mm垫片 Shim |
– |
22 |
3255623 |
锁紧螺母 Nut |
1 |
23 |
3190193 |
输入法兰组件 Complete flange |
1 |
24 |
70361 |
轴承 Bearing |
1 |
25 |
70362 |
垫片 Gasket |
1 |
26 |
3255593 |
垫圈 Washer |
1 |
110 |
3229313 |
托架组件 Support assy |
1 |
120 |
3216923 |
螺伞齿轮传动轴 Bevel gear shaft |
1 |
A.03 前桥主传动器 Front Differential Gear Ass’y
序号 No. |
零 Part No. |
名
Part Name |
数量 Q’ty |
130 |
3137923 |
差速器壳体组件 Carrier assy |
1 |
140 |
3137913 |
差速器 Complete differential s.m.t |
1 |
– |
3253863 |
主传动器Front complete differential |
1 |
