SINOMACH CHANGLIN ZL75H wheel loader parts catalog 09

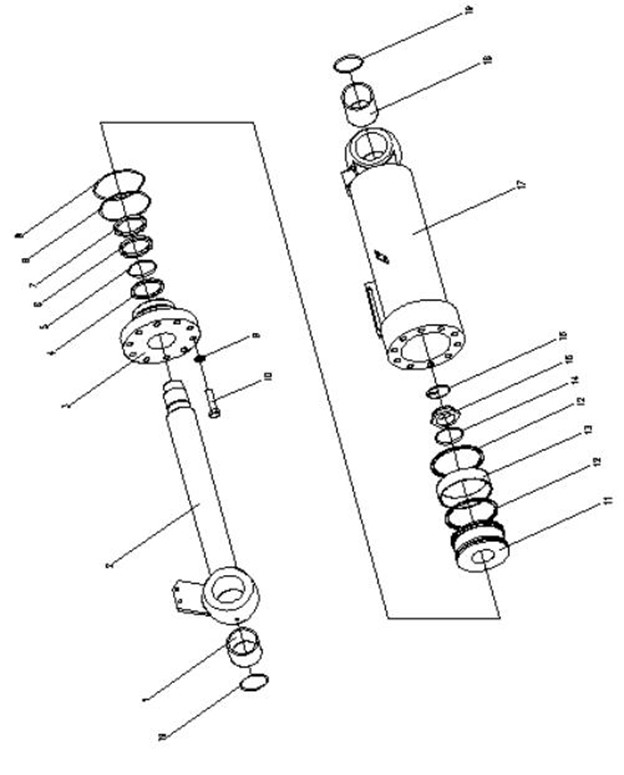

Z75H. 14.21 转斗油缸 Bucket Cylinder
Z75H. 14.21 转斗油缸 Bucket Cylinder
序号 |
零件代号 |
名 称 |
数量 |
|
No. |
Part No. |
Part Name |
Q’ty |
|
1 |
B-Q01201A-00021 |
轴套 120×95B Bushing |
1 |
|
2 |
Z75H. 14.21. 1 |
活塞杆 |
Piston rod |
1 |
3 |
Z75H. 14.21-2 |
缸头 |
Cylinder head |
1 |
4 |
W- 15-00185 |
防尘圈|AY110AP5008 Dust ring |
1 |
|
5 |
W- 15-00189 |
密封圈|BSB030P5008 Seal ring |
1 |
|
6 |
W- 15-00190 |
密封圈|BR110A00601 Seal ring |
1 |
|
7 |
Z75H. 14.21- 1 |
支承环 I |
Back-up ring |
1 |
8 |
B-Q020710-00123 |
O 形圈 210×5.7 O-ring |
2 |
|
9 |
B-G000930-00008 |
垫圈 20 |
Washer |
12 |
10 |
B-Q020390-00005 |
螺栓 M20×75- 10.9ZnD Bolt |
12 |
|
11 |
Z75H. 14.21-3 |
活塞 |
Piston |
1 |
12 |
Z75H. 14.21-4 |
支承环 II |
Back-up ring |
2 |
13 |
W- 15-00191 |
密封圈|OK021000701 Seal ring |
1 |
|
14 |
B-Q020710-00093 |
O 形圈 75×3.1 O-ring |
1 |
|
15 |
Z75H. 14.21-5 |
螺母 |
Nut |
1 |
16 |
B-G000910-00079 |
销 8×120ZnD |
Pin |
1 |
17 |
Z75H. 14.21.2 |
缸体 |
Cylinder body |
1 |
18 |
B-Q01201A-00022 |
轴套 120×105B Bushing |
1 |
|
19 |
Z75H. 14.21-6 |
内防尘圈 135 |
Dust ring |
4 |

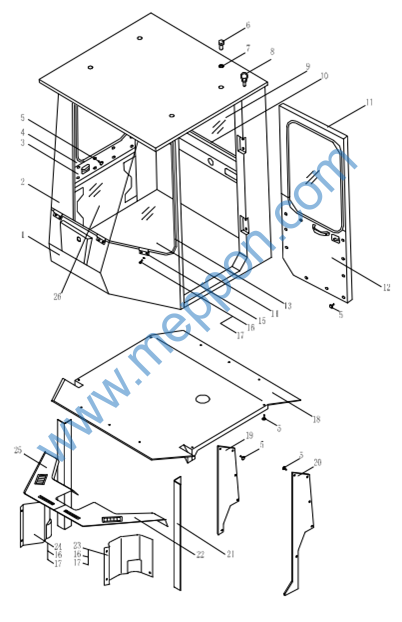

Z75H. 16 驾驶室(一)
Z75H. 16 驾驶室(一)
序号 |
零件代号 |
名 称 |
数量 |
|
No. |
Part No. |
Part Name |
Q’ty |
|
1 |
Z50H.16B.3.1 |
驾驶室骨架 |
Cab |
1 |
2 |
Z50E.16F.4-2 |
前玻璃 |
Glass |
1 |
3 |
Z50H.16.1.3.2 |
右门护板 |
Plate,R.H |
1 |
4 |
Z50H.16.1.3 |
小门 |
Door,R.H |
1 |
5 |
Z40E.16F.6 |
塑料扣 |
Plastic button |
35 |
6 |
Z50E.16F.4-8 |
螺塞 |
Plug |
4 |
7 |
B-J010020-00004 |
垫圈 16 |
Washer |
4 |
8 |
B-G008250-00005 |
螺钉 M16ZnD |
Bolt |
4 |
9 |
Z30.16.4E-12 |
玻璃(后) |
Glass |
1 |
10 |
Z30.16.4E-11 |
密封嵌条(后) Seal stripe, rear |
1 |
|
11 |
Z50H.16.1.2 |
左门 |
Door,L.H |
1 |
12 |
Z50H.16.1.2.2 |
左门护板 |
Plate,L.H |
1 |
13 |
Z50E.16F.4-5 |
前密封嵌条 Seal stripe,front |
1 |
|
14 |
Z50E.16F.4-4 |
侧玻璃 |
Glass,side |
2 |
15 |
Z50E.16F.4-6 |
板 |
Plate |
8 |
16 |
B-G057830-00139 |
螺栓 M8×20ZnD Bolt |
16 |
|
17 |
B-G00097B-00023 |
垫圈 8ZnD |
Washer |
16 |
18 |
Z50G.16B.6 |
顶板 |
Plate |
1 |
19 |
Z50G.16B.8 |
右后护板 |
Right plate |
1 |
20 |
Z50G.16B.7 |
左后护板 |
Left plate |
1 |
21 |
Z50G.16B.10 |
前立柱护板 Baseboard |
1 |
|
22 |
Z50E.16F.11.5 |
左仪表台面板 |
Left instrument plate |
1 |
23 |
Z50E.16F-6 |
Left plate |
1 |
|
24 |
Z50E.16F-5 |
右管线护板 Right plate |
1 |
|
25 |
Z50E.16F.11.6 |
右仪表台面板 |
Right instrument plate |
1 |
26 |
Z50G.16B.3.2 |
盖板 |
Condenser cove |
1 |

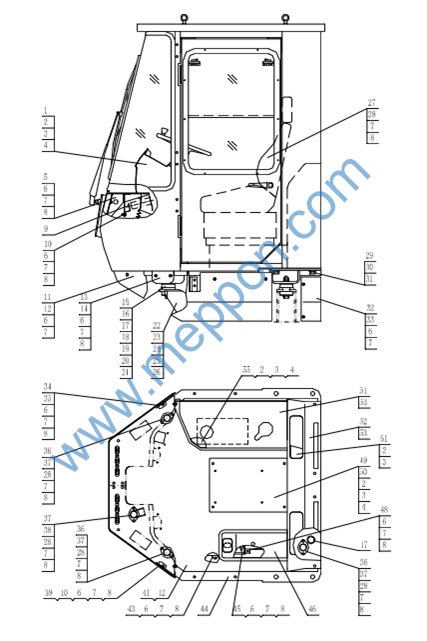

Z75H. 16 驾驶室(二)
Z75H. 16 驾驶室(二)
序号 |
零件代号 |
名 称 |
数量 |
|
No. |
Part No. |
Part Name |
Q’ty |
|
1 |
Z50G.16.4 |
仪表立柱 |
Instrument post |
1 |
2 |
B-G057830-00037 |
螺栓 M12×35ZnD Bolt |
16 |
|
3 |
B-G00097B-00004 |
垫圈 12ZnD |
Washer |
16 |
4 |
B-G000930-00003 |
垫圈 12 |
Washer |
12 |
5 |
Z40E.16F.14 |
前支架 |
Front bracket |
1 |
6 |
B-G057830-00139 |
螺栓 M8×20ZnD Bolt |
39 |
|
7 |
B-G00097B-00023 |
垫圈 8ZnD |
Washer |
51 |
8 |
B-G000930-00017 |
垫圈 8 |
Washer |
35 |
9 |
Z40E.16F-5 |
音响支架 |
CD bracket |
1 |
10 |
B-G061700-00036 |
螺母 M8ZnD |
Nut |
1 |
11 |
Z75H.16.6 |
左盖板 |
Left cover |
1 |
12 |
Z75H.16.7 |
右盖板 |
Right cover |
1 |
13 |
Z40E.16F-3 |
板 |
Plate |
2 |
14 |
Z40E.16F-4 |
密封垫 |
Rubber mat |
2 |
15 |
Z30.1.2 |
缓冲橡胶垫 |
Rubber mat |
4 |
16 |
Z30.1-10 |
垫圈 |
Washer |
4 |
17 |
B-G057850-00036 |
螺栓 M22×1.5×140-10.9ZnD Bolt |
4 |
|
18 |
B-G061730-00020 |
螺母 M22×1.5-10ZnD Nut |
4 |
|
19 |
B-G061710-00017 |
螺母 M22×1.5-10ZnD Nut |
4 |
|
20 |
B-G00097B-00012 |
垫圈 22ZnD |
Washer |
8 |
21 |
B-G000930-00009 |
垫圈 22 |
Washer |
4 |
22 |
Z75H.16.4 |
左前支承 |
Left support |
1 |
23 |
Z75H.16.5 |
右前支承 |
Right support |
1 |
24 |
B-G057830-00082 |
螺栓 M16×60ZnD Bolt |
8 |
|
25 |
B-G00097B-00008 |
垫圈 16ZnD |
Washer |
8 |
26 |
B-G000930-00006 |
垫圈 16 |
Washer |
8 |
27 |
W-09-00050 |
座椅|SG4 |
Seat |
1 |
28 |
B-G057830-00143 |
螺栓 M8×25ZnD Bolt |
12 |
|
29 |
B-G057830-00116 |
螺栓 M24ZnD |
Bolt |
4 |
30 |
B-G00097B-00014 |
垫圈 24ZnD |
Washer |
4 |
31 |
B-G000930-00010 |
垫圈 24 |
Washer |
4 |
