SINOMACH CHANGLIN ZL75H wheel loader parts catalog 10
Z75H. 16 驾驶室(二)
序号 No. |
零件代号 Part No. |
名 Part |
称 Name |
数量 Q’ty |
|
32 |
Z75H.16.8 |
左后盖 |
Left cover |
1 |
|
33 |
Z75H.16.9 |
右后盖 |
Right cover |
1 |
|
34 |
Z40E.16F.9 |
板(右) |
Plate |
1 |
|
35 |
Z40E.16F.29 |
板 |
Plate |
1 |
|
36 |
Z40E.16F.4 |
接管 |
Joint pipe |
3 |
|
37 |
Z40E.16F-2 |
橡胶垫 |
Rubber mat |
4 |
|
38 |
Z75H.16.11 |
接管 |
Joint pipe |
1 |
|
39 |
Z40E.16F.3 |
板(左) |
Plate |
1 |
|
40 |
Z40E.16F.30 |
板 |
Plate |
1 |
|
41 |
Z75H.16.1 |
底板架 |
Lower plate rack |
1 |
|
42 |
Z75H.16.2 |
底板垫 |
Carpet |
1 |
|
43 |
Z40E.16F.26 |
盖 |
Cover |
1 |
|
44 |
Z40E.16F-7 |
密封条 |
Seal bar |
1 |
|
45 |
Z40E.16F.24 |
支架 |
Bracket |
1 |
|
46 |
Z60F.16B.13 |
制动箱 |
Brake box |
1 |
|
47 |
Z30.16.4-16 |
光线圈 |
Bubber ring |
3 |
|
48 |
Z75H.16.10 |
支架 |
Bracket |
1 |
|
49 |
Z40E.16F.21 |
空调配风盒 |
Air box |
1 |
|
50 |
Z40E.16F-8 |
密封条 |
Seal bar |
2 |
|
51 |
Z50E.16F.14 |
工具箱 |
Toolbox |
1 |
|
52 |
Z40E.16F.20 |
后板 |
Rear plate |
1 |
|
53 |
Z40E.16F.6 |
塑料扣 |
Plastic button |
20 |
|
54 |
Z60H.16.2 |
先导阀罩 |
Precursor cover |
1 |
|
55 |
Z60H.16.3 |
先导阀支架 |
Precursor support |
1 |

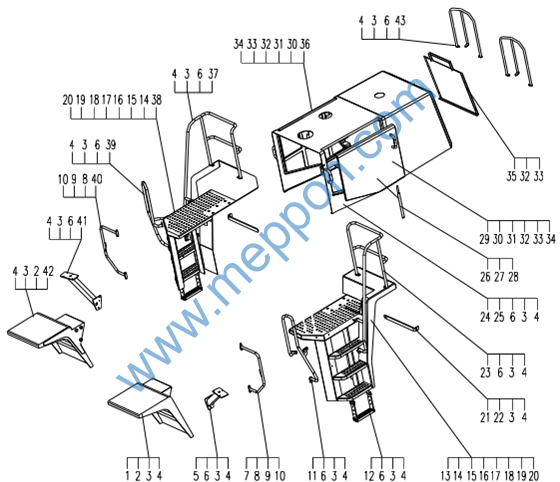

Z75H. 17 车身及附件 Vehicle Body and Accessory
Z75H. 17 车身及附件 Vehicle Body and Accessory
序号 |
零件代号 |
零件名称 |
数量 |
|
No. |
Part No. |
Part Name |
Q’ty |
|
1 |
Z75H. 17.6 |
前左挡泥板 L dishboard |
1 |
|
2 |
B-G057830-00045 |
螺栓 M12×50 ZnD Bolt |
6 |
|
3 |
B-Q020490-00003 |
垫圈 12 |
Washer |
61 |
4 |
B-G000930-00003 |
垫圈 12 |
Washer |
61 |
5 |
Z75H. 17.9 |
左前大灯支架 L support |
1 |
|
6 |
B-G057830-00037 |
螺栓 M12×35 ZnD Bolt |
37 |
|
7 |
Z30. 17Q.4A |
左反射镜支架 L support |
1 |
|
8 |
B-G057830-00143 |
螺栓 M8×25 ZnD Bolt |
12 |
|
9 |
B-G00097B-00023 |
垫圈 8 ZnD |
Washer |
12 |
10 |
B-G000930-00017 |
垫圈 8 |
Washer |
12 |
11 |
Z60H. 17.6 |
左前扶手 |
Left handrail |
1 |
12 |
Z50B. 17.5A. 1 |
软梯 |
Ladder |
2 |
13 |
Z75H. 17.4 |
左脚踏板 |
Left pedal |
1 |
14 |
B-G057830-00048 |
螺栓 M12×60 ZnD Bolt |
4 |
|
15 |
B-G061700-00007 |
螺母 M12 ZnD Nut |
4 |
|
16 |
B-G057830-00119 |
螺栓 M24×70 ZnD Bolt |
8 |
|
17 |
B-G057830-00111 |
螺栓 M24×50 ZnD Bolt |
2 |
|
18 |
B-G061700-00023 |
螺母 M24 ZnD Nut |
8 |
|
19 |
B-Q020490-00015 |
垫圈 24 |
Washer |
10 |
20 |
B-G000930-00010 |
垫圈 24 |
Washer |
10 |
21 |
Z75H. 17-2 |
撑铁 |
Support iron |
2 |
22 |
B-G057830-00041 |
螺栓 M12×40 ZnD Bolt |
4 |
|
23 |
Z75H. 17. 10 |
左后扶手 |
Left handrail |
1 |
24 |
Z75H. 17. 1. 1 |
前段护罩 |
Front hood |
1 |
25 |
B-G057830-00030 |
螺栓 M12×25 ZnD Bolt |
10 |
|
26 |
W-09-00016 |
气弹簧 |
Air spring |
2 |
27 |
B-G000910-00025 |
开口销 3.2×16 ZnD Pin |
8 |
|
28 |
B-G008820-00046 |
销轴 B8×40 |
Pin shaft |
4 |
29 |
Z75H. 17. 1.2 |
左门 |
Left door |
1 |
30 |
Z60H. 17. 1.6 |
铰链 |
Hinge |
4 |
31 |
Z60H. 17. 1.7 |
支座 |
Support |
1 |
32 |
B-G057830-00006 |
螺栓 M10×25 ZnD Bolt |
51 |
|
33 |
B-G00097B-00002 |
垫圈 10 ZnD |
Washer |
51 |
34 |
B-G000930-00001 |
垫圈 10 |
Washer |
48 |
35 |
Z75H. 17. 1.4 |
隔栅 |
Grill |
1 |
Z75H. 17 车身及附件 Vehicle Body and Accessory
序号 |
零件代号 |
零件名称 |
数量 |
|
No. |
Part No. |
Part Name |
Q’ty |
|
36 |
Z75H. 17. 1.3 |
右门 |
Right door |
1 |
37 |
Z75H. 17. 11 |
右后扶手 |
Rear handrail |
1 |
38 |
Z75H. 17.5 |
右脚踏板 |
Right pedal |
1 |
39 |
Z60H. 17.7 |
右前扶手 |
Right handrail |
1 |
40 |
Z30. 17Q.5A |
右反射镜支架 R support |
1 |
|
41 |
Z75H. 17.8 |
右前大灯支架 R support |
1 |
|
42 |
Z75H. 17.7 |
前右挡泥板 R dishboard |
1 |
|
43 |
Z75H. 17. 12 |
扶手 |
Handrai |
2 |
Z75H.18 电气系统 Electrical System
序号 No. |
零件代号 Part No. |
名 称 Part Name |
数量 Q‘ty |
|
1 |
W-11-00005 |
前组合灯|HD200×110 |
Front lamp |
2 |
2 |
W-05-00009 |
工作灯|201 |
Working lamp |
2 |
3 |
W-05-00028 |
照灯|202 |
Rear working lamp |
2 |
4 |
W-05-00015 |
后组合灯|XHYJKJ24-101 |
Rear lamp |
2 |
5 |
W-05-00002 |
顶灯|NZ1-4 |
Peak lamp |
1 |
6 |
W-06-00008 |
保险管盒|BX308 |
Fuse box |
1 |
7 |
W-06-00155 |
保险器|BX201 |
Fuse |
2 |
8 |
W-06-00006 |
保险管|30A |
Fuse |
2 |
9 |
W-06-00004 |
保险管|20A |
Fuse |
6 |
10 |
W-06-00052 |
喇叭|DLL225 |
Horn |
1 |
11 |
W-06-00190 |
蓄电池|195H52 |
Battery |
2 |
12 |
W-09-00001 |
风扇|756720C |
Fan |
1 |
13 |
W-09-00037 |
雨刷器|MFD190 |
Wiper |
1 |
14 |
W-09-00069 |
后雨刷|ZD2330C/Z50E-3 |
Rear wiper |
1 |
15 |
W-06-00163 |
蜂鸣器|GPS-86T20B-1M |
Back up buzzer |
1 |
16 |
W-06-00061 |
闪光器|JSG252C |
Flasher |
1 |
17 |
W-06-00048 |
继电器|JN3A |
Relay |
1 |
18 |
W-06-00047 |
继电器|JD2914J |
Flasher |
3 |
19 |
W-06-00046 |
继电器|JD1914J |
Relay |
1 |
20 |
W-11-00044 |
闸刀开关|JK861 |
Battery switch |
1 |
21 |
W-11-00085 |
开关组件| JK931/Z60H |
Combine switch |
1 |
22 |
·仪表灯开关 |
Meter lamp switch |
1 |
|
23 |
·前照灯开关 |
Front lamp switch |
1 |
|
24 |
·后照灯开关 |
Rear lamp switch |
1 |
|
25 |
·工作灯开关 |
Working lamp switch |
1 |
|
26 |
·风扇开关 |
Fan switch |
1 |
|
27 |
·档位切断选择开关 |
Cut off switch |
1 |
|
28 |
· 雨刷器开关 |
Rear wiper switch |
1 |
|
29 |
W-11-00006 |
按钮开关|LA42(B)PD- 11/DC24VR |
Press button switch |
2 |
30 |
W-11-00066 |
按钮开关|LA42MSD-11/DC24VR |
Press button switch |
1 |
31 |
W-09-00104 |
洗涤器|XD205 |
Washer |
1 |
32 |
W-11-00048 |
组合开关|JK338-A |
Combine switch |
1 |
33 |
W-06-00162 |
电子监测器|DJC |
Electronic monitor |
1 |
34 |
W-06-00147 |
CD 机|XY-24 |
CD machine |
1 |
35 |
W-06-00187 |
电磁式开关|DK238 |
Electromagnetic switch |
1 |
36 |
W-06-00034 |
二极管|1N4007 |
Transistor diode |
6 |
37 |
W-11-00005 |
电子接近开关|J7-D10C1/1A |
Electronic close switch |
2 |
